ZFZL-III直流系統接地故探測儀
- 用 途：
- 用于在不斷電情況下，查找發電廠、變電站直流系統接地點的準確位置
- 一．原理及概述
直流系統接地故障，從接地性質、接地發生的原因表現形式上來看，總體來說大致有以下幾種情況： 電阻性接地、有源接地、由分布電容引起的容性假接地 、非線性電阻接地、受負荷電流干擾的接地 、由平衡橋引起的接地故障 。通常出現最多便是電阻性接地故障。但無論那種形式的接地，都有需要及時排除，保證系統的穩定運行。
ZFZL-V直流系統接地故障探測儀用于在不斷電情況下，查找發電廠、變電站直流系統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點: 檢測靈敏度高，排查系統分布電容能力強，不斷電查找，不影響系統正常運行，抗干擾能力強,安全可靠等。
波形分析法，就是利用在直流母線與地之間，加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。儀器測試出容性電流和阻性電流排除電容的影響。
二. 裝置的構成:
本裝置由信號發生器,信號接收器和信號采集器(卡鉗)三部分組成.在查找直流系統故障時,三者須同時配合使用.
A：信號發生器的原理:
本信號發生器采用全新的數字技術,因而具有信號穩定的特點，該信號發生器由單片機，A/D轉換電路，信號放大濾波電路,功率放大及隔直電路,輸出反饋及保護等部分組成,其實現原理圖如下:
三、技術指標
1。信號發生器
輸出信號頻率：10-30Hz
信號空載輸出電壓：0-20V±5%
信號電壓幅值誤差：<5%
信號短路輸出電流:≤50mA
輸出口抗沖擊能力：400V直流沖擊
電源電壓：AC220V±10%
電壓頻率：50Hz±5%
最大功率：20W； 輸入保險：1A
2、信號接收器，信號電流檢測靈敏度：0.5mA
儀器結構
1. 整機構成
信號發生器 、信號接收器、 卡鉗 、信號輸出引線 電源線 、鋁合金箱。
２
２２．信號發生器(見下圖)
【電源輸入】:信號發生器工作時需要外接AC220V電源,該電源插座下部方框內有一保險絲(200mA).
【電源開關】:開機時將開關按下，松開即可。
【信號輸出】：信號輸出口，使用時插入輸出引線，通過其輸出信號。
信號發生器的接入：
信號輸出引線插入信號發生器,紅夾夾母線，黑夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。
調頻和調幅改變輸出信號參數： 信號頻率一般調到15HZ
根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的母線和地線上。已檢測到有接地但回路走向較遠的支路,為提高檢測精度,可把信號發生器接在離故障區域，更近的支路始端的直流保險出口處,或回路下面的直流小母線上.檢測時,應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。

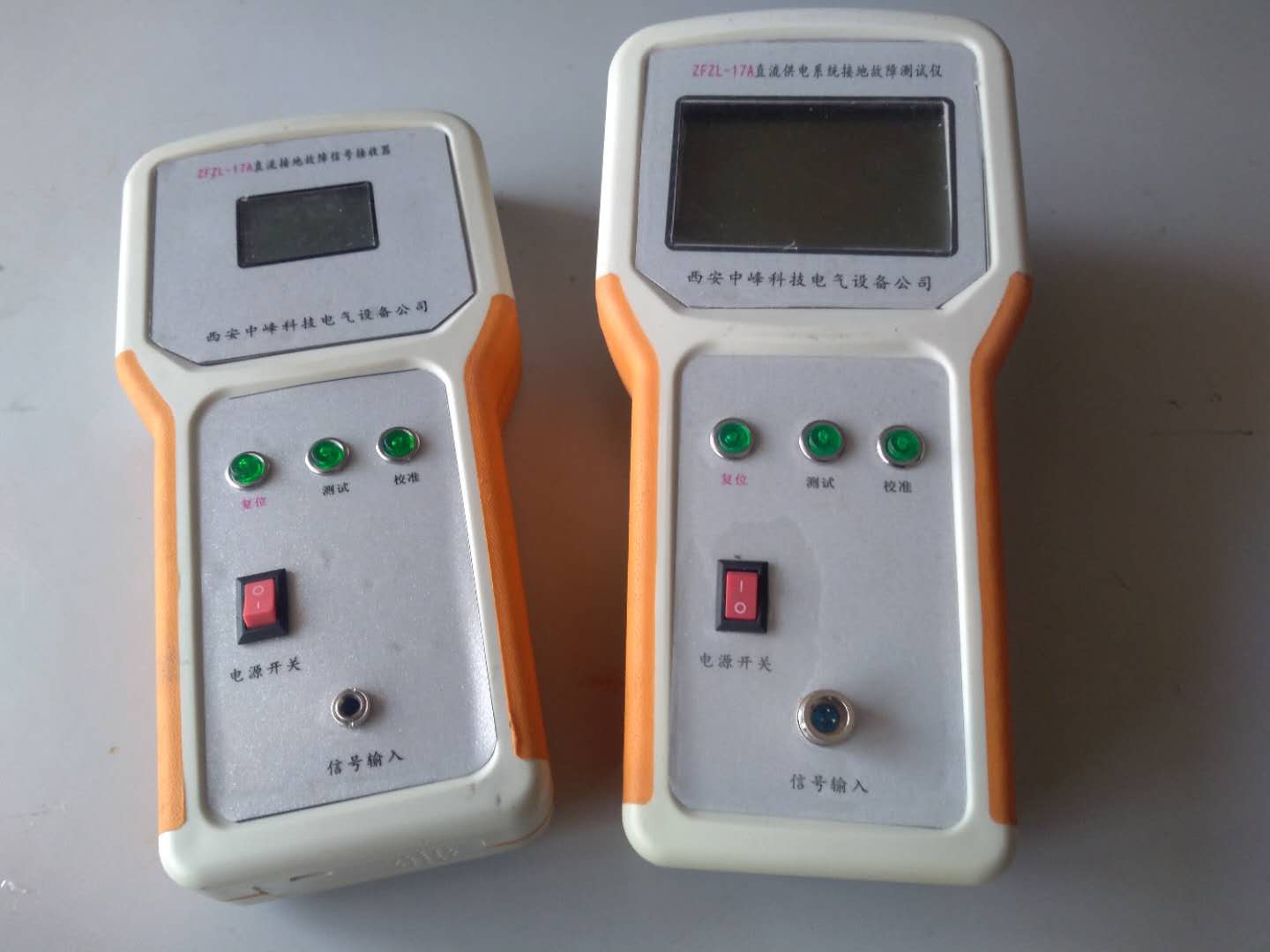

【液晶屏】：點陣式液晶顯示器.
【電源開關】：開機時將開關按下,
【卡鉗插座】：信號輸入插座.本儀器附有卡鉗，帶有對應的插頭，將卡鉗插頭插入卡鉗插座,卡鉗鉗住母線,進行接地故障的查找。
信號接收器的使用：設值鍵改變電流大小，按確認或選擇鍵測試
用卡鉗分別鉗在與故障母線相聯的各個主回路上，并分別看液晶顯示器顯示情況。當液晶顯示器顯示一定數值大于設定值監測儀蜂鳴器響，便可確定故障出現在此主回路上，然后再用卡鉗分別測與故障主回路相聯的各分支路，通過液晶顯示器狀態確定故障支路，依次類推，用同樣的方法便可找到最終的故障支路。
檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點。假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。同時可根據饋線電纜走向和設備連接情況，對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。
本儀器可用所配卡鉗可用來測量母線上的電流饋線上的電流，其靈敏度極高。由于其靈敏度高,在手拿卡鉗抖動時,可能因磁通變化而造成故障檢測儀顯示數據不穩定。因此，測量時應盡量拿穩卡鉗或鉗住饋線后松開手,讓它固定,直到測量到穩定的數據為止。
5、信號輸出引線
【信號輸出引線】:信號發生器信號輸出線.紅色引線接故障母線，黑色引線接地，紅色插頭插入信號發生器的"L"端。信號引線示意圖如下：
五、 注意事項
由于裝置是精密儀器，在運輸使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動。保證使用的高精度，信號源應加在故障母線和地上。
本儀器鉗型卡鉗只能卡直流回路不能卡交流回路。
當各個支路都無明顯接地時，應注意接地點是否在供電部分。例如蓄電池、充電機等部位。在檢測過程中,鉗表和故障檢測器不用時請關閉電源，以延長電池的使用時間。
由于鉗表的靈敏度很高，檢測時不要用手握鉗表，應讓鉗表處于靜止狀態，以免影響檢測準確度。
附錄1: 直流接地故障檢測示意圖
簡 要 使 用 方 法
1,將信號發生器接入系統母線.
紅色線接"母線"(紅夾);黑色線接"地"(黑夾);
2,打開信號發生器電源開關.
3,把卡鉗插頭插入信號接收器輸入插孔.
4,打開信號接收器電源開關.
5,用卡鉗鉗住要測的回路.
