智能測試樁
產品介紹
智能測試樁,包括樁帽,標志樁,安放于所述標志樁內部的智能測控器,所述智能測控器經過導線分別與極化探頭,參比電極,以及地下管道連接;并且極化試片1與所述地下管道電連接,極化試片2設置于所述地下管道附近,所述智能測試樁通過所述極化探頭探測所述極化試片1,所述極化試片2,與所述地下管道相對于所述參比電極間的電位值;其特征在于:所述智能測控器中至少包括:一中央處理器,以及分別與所述中央處理器連接的數據采集模塊,為所述智能測控器供電的電源模塊,GPS授時模塊,實現與外部通信的GPRS模塊,將所述數據采集模塊采集的數據進行本地存儲的數據存儲模塊,復位模塊,以及實現所述智能測控器校時的實時時鐘模塊.
測試樁同時也在管道管理和維護中起到很重要的作用。安裝測試樁的時候必須按照其測試功能沿管道線進行布置。測試樁的主要組成有樁體、測試接線板、測試導線和銘牌組成。
德哥牌智能測試樁
德哥牌智能測試樁每天定時自動采集管道保護電位、腐蝕電流、管道自然電位、陽極自然電位以及設備自身電池電壓等數據，并通過4G/NB-IoT網絡定時上傳云服務器。

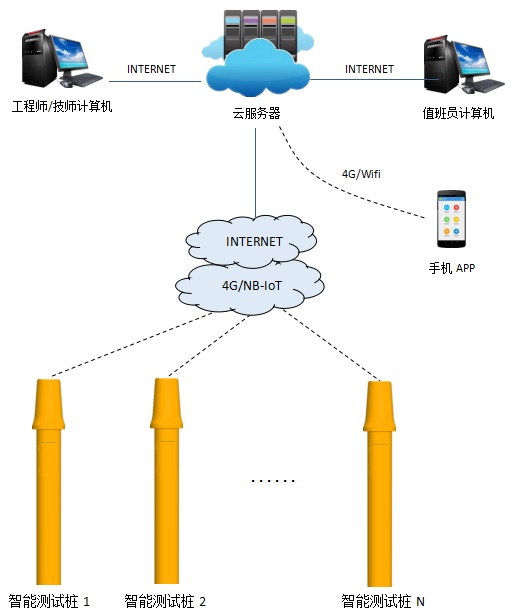

智能測試樁示意圖
智能測試樁分為栓體和防護罩兩部分，防護罩內安裝電池供電型智能監測儀，實現數據自動采集、線路自動切換、數據定時上傳、異常及時報警等功能。
（1）產品規格
◆ 標準規格：Φ108mm(直徑)*3000mm(高)。
◆ 其它規格：可定制。
（2）主要功能
◆ 數據采集：定時自動采集陰極保護參數和自身電池電壓、測點信號質量等數據。
◆ 無線通信：采用4G（移動/聯通/電信）或NB-IoT無線網絡定時上報監測數據。
◆ 數據存儲：本機循環存儲監測數據，掉電不丟失。
◆ 異常報警：電位/電流數值超標、電池電壓過低時，立即上報告警信息。
◆ 設備防護：對陰保電路及各類線纜進行防護，保障設備安全、方便檢修。
（3）產品特點
◆防護等級高：防水、防潮、防塵。
◆工作溫度范圍寬：耐低溫、抗酷暑。
◆微功耗運行：定時自動喚醒，采集+上傳數據；工作完成后，自動休眠、節省電量。
◆電池壽命長：電池壽命3~5年（與數據上報頻率有關）。
◆存儲容量大：可存儲不少于1年的歷史數據。
◆維護方便：可遠程設置工作參數、遠程升級程序。
（4）技術參數
◆ 監測參數：
①犧牲陽極測試樁：管道保護電位、腐蝕電流、管道自然電位、陽極自然電位。
②電位測試樁（恒電位儀法）：管道保護電位、管道自然電位。
◆ 電壓測量范圍：-5～5V （可定制）。
◆ 電流測量范圍：-2～2A（可定制）。
◆ 通信方式：4G全網通（移動/聯通/電信）或NB-IoT。
◆ 防護等級：IP68。
◆ 標配電池：20Ah/14.4V。
◆ 工作溫度：-40～+85℃。
◆ 工作濕度：≤95%。
