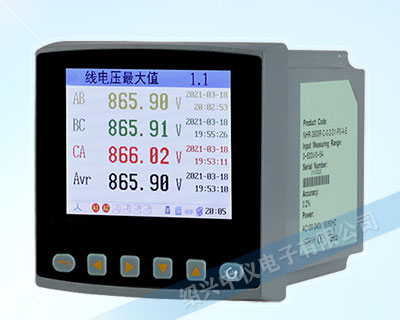

ZYW-EX390R電量無紙記錄儀采用集成電路及數字采樣技術，對三相電氣線路中的交流電流/電壓、有功功率、無功功率、視在功率、功率因數、工頻周波、諧波、有功電能、無功電能、四象限電能、波峰系數及不平衡度等進行實時測量顯示與在線分析。
電量無紙記錄儀采用3.5英寸320*240點陣TFT高亮度彩色圖形液晶顯示，LED背光，畫面清晰、視角寬。本機具有模擬量輸出、通訊輸出及累積脈沖輸出功能，支持RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，Micro SD卡，支持干接點數字信號輸入，功能強大，性價比高。產品廣泛應用于分布式電力監控系統、變電站綜合自動化系統、無人值守變電站、低壓智能配電系統、智能型開關柜/配電盤、智能型箱變及樓宇自動化系統的數據采集。
技術參數
測量參數 測量范圍 測量誤差 分辨力 過載 測量電壓 0.0～500.0V/AC ±0.2%F.S 0.1V 持續120%；瞬時2倍/30S 測量電流 0.01～5A/AC ±0.2%F.S 0.001A 持續120%；瞬時2倍/30S 有功功率 U*I*COSΦ PF=1.0；
±0.5%F.S0.1W 有功電能 99999.99 MWh 0.01KWh 無功功率 U*I*SINΦ PF=0.0；
±0.5%F.S0.1Var 無功電能 99999.99 MVarh 0.01KVarh 視在功率 U*I ±0.5%F.S 0.1VA 視在電能 99999.99 MVAh 0.01KVAh 功率因數 -1.000～1.000 ±0.05 0.001 工頻周波 45～65 Hz(50～500V) ±0.05Hz 0.01Hz 諧波 2～31次 電壓輸入 輸入范圍：0.0～500.0V AC 輸入阻抗：500KΩ 電流輸入 輸入范圍：0.01～5A AC
輸入阻抗：＜0.1Ω輸出信號 模擬量輸出：4～20mA（負載電阻≤480Ω）、0～20mA（負載電阻≤480Ω）、0～10mA（負載電阻≤960Ω）
1～5V（負載電阻≥250KΩ）、0～5V(負載電阻≥250KΩ)報警輸出：繼電器控制輸出—AC220V/2A、DC24V/2A（阻性負載） 通訊輸出：RS485/RS232通訊接口，波特率4800～38400bps可設置，采用標準MODBUS RTU通訊協議
RS485通訊距離可達1公里；RS232通訊距離可達：15米。
EtherNet通訊接口，通訊速率10M/100M自適應。累積脈沖輸出：可選擇總有功電能、總無功電能、總視在電能的累積脈沖輸出，輸出為OC門 數據備份 支持U盤和SD卡進行數據備份與轉存，容量為4～32GB 接線端子 額定電流：5A，額定電壓：500V 使用環境 環境溫度：-10～60℃；相對濕度：≤85%RH；避免強腐蝕氣體。 工作電源 AC120～240V(開關電源)，50/60Hz；DC 20～28V(開關電源)。 功耗 ≤8W 結構 標準卡入式 功能參數說明
