- 一、概述
TM-UHZ-LED磁敏雙色液位計是本公司新研發的新產品，由于采用導體LED發光器件，具有亮度高、紅綠雙色顯示、可視距離遠、標尺刻度更清晰、顯示范圍大，產品更具系列化；尤其在環境煙塵大，含有微細鐵屑的鋼鐵企業，如果采用磁翻板液位計，由于磁吸附作用，微細鐵屑把磁翻板的紅、綠顏色覆蓋，無法觀察液位，而磁敏電子雙色液位計能有效的解決。

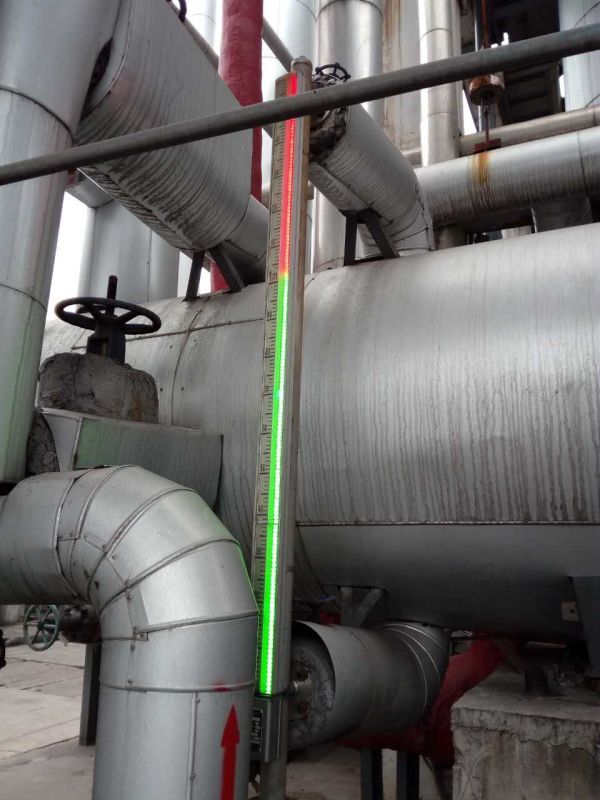

TM-UHZ-LED系列磁敏雙色液位計，液位顯示采用高亮度，LED雙色發光電子模塊，紅、綠光柱顯示液位，白天觀察距離60m，夜間可達200m以上，可替代傳統各種現場顯示液位計，廣泛應用于工業生產過程中的液位測量。
二、工作原理
在液位計主導管內有一個磁性浮子，浮子根據介質比重設計，浮子內磁鋼與容器內液面同一高度，液位LED顯示標尺內裝有半導體磁敏傳感器，并和LED發光模塊上下有序排列，與磁場相對應的半導體磁敏傳感器受磁，觸發相應的數字電路，液位以上LED紅色顯示，液位以下LED綠色顯示，紅色顯示汽相，綠色顯示液相，紅綠交界處就是容器內的實際液位，液綠汽紅，一目了然。
三、產品特點
1.汽紅液綠，發光顯示清晰，觀察角度大，可視距離遠。可以紅綠光柱清晰顯示液位，適宜在光線暗的場所中應用，夜間觀察更醒目。
2.本體選用不銹鋼制造，液位計顯示裝置與容器內的介質不接觸，無泄漏。適宜于一、二、三類容器使用，并對內裝易燃、有毒和腐蝕性介質的容器安全可靠。
3.顯示量程大，使用范圍廣，適用于低溫、中溫、高壓場合。
4.可輸出4～20mADC標準信號，實現液位的遠傳顯示，容器群液位的集中監測控制，亦可配液位開關，實現連鎖保護。
四、技術參數
1、公稱壓力：0.6～25.0MPa
2、介質溫度：-140℃～450℃
3、介質密度：≥0.45
4、過程連接：按技術參數
5、材質：304、316、316L
6、測量范圍L：200～15000mm
7、電源電壓：AC36V或AC220V
五、訂貨須知
1.產品型號與名稱
2.中心距長度（mm）
3.公稱通徑DN(mm）
4.公稱壓力（MPa）
5.密封形式
6.接液材質
7.介質名稱或密度
8.工作溫度范圍
9.配套附件,遠傳液位變送及液位報警開關
10.伴熱選擇：電伴熱、夾套（氣、水、真空）伴熱或隔熱
11.是否配備緊固件
