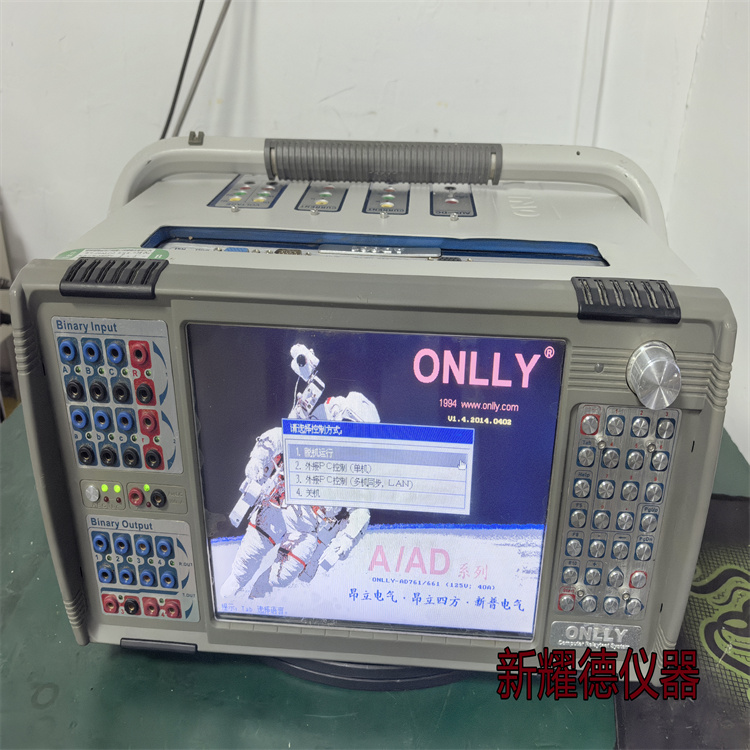

ONLLY AD661 繼電保護校驗儀測試調試系統 AD460 二手繼保儀價格
- 技術條件
環境溫度：—15℃至75℃
抗 震 性：垂直加速度≮0.2g 水平加速度≮0.3g
滿 足：IEC—255—22各種抗干擾標準
絕緣強度：符合Q/SD178—88規定標準
工作條件：符合Q/SD178—88規定標準
裝置技術參數及性能
技術參數
（1）.主機：
a. 功耗：<1250VA
交流供電：
a. 單相電壓：220V/±15%
b. 電源頻率：電網頻率
直流供電：（200—380）VDC
（2）.電流源：
六相： 6×（0-40）A 三相并聯：3×（0-80）A
直流： 1×（0-40）A
精度： < 0.01%的量程+0.1%的讀數
分辯率: 1mA
功率: 0.:大負載大于10.0Ω 30A:大負載大
于0.30Ω（滿足所有繼電保護二次CT負載）
（3）.電壓源:
a.六相電壓: 6×（0-125）V
b.線電壓: 3×（0-250）V
c.直流電壓： 0-350V
d.精度： < 0.01%的量程+0.1%的讀數
e.分辨率: 1mV
f.功率:單相 >25VA/相（額定電壓） 直流 >100W
（滿足所有繼電保護二次PT負載）
（4）.輸出頻率:
a.范圍: 0-1000HZ b.誤差: <0.005HZ
c.分辨率: 0.001HZ
（5）.相位:
a.范圍: ±360o b.誤差: <0.2o
c.分辨率: 0.1o
（6）.重量與尺寸:<14.8Kg; 390*200*380(長×寬×高)
（7）.輔助直流:110/220VDC可切換,功率>100W
（8）.八對開入、四對開出（含兩對高精度無延時動作單元）
2.功能部分
(1).功率方向繼電器測試
(2).電壓、電流繼電器測試
(3).直流繼電器測試
(4).阻抗繼電器全特性測試
(5).動作時間測試
(6).差動繼電器全特性測試
(7).頻率繼電器及低周減載裝置測試
(8).同期繼電器測試
(9).諧波繼電器測試
(10).故障模擬,保護整組試驗
(11).保護階梯動作時間測試特性測試
(12).備自投測試
(13).GPS對調
(14).故障回放
