- 高頻噪聲模擬器 SKS-H04GA
高頻噪聲模擬發生器是再現開關等ON/OFF時產生上升時間很快的高頻噪聲的EMC測試儀器。由于脈沖上升時間在1ns以下，并包含了寬帶寬的噪聲，所以非常適合重現誤動作。再現進入電源線的線路噪聲和進入通信線的感應噪聲，可進行電子產品的誤動作和功能低下的性能評估。
1、 測試目的
高頻噪聲模擬發生器是再現開關等ON/OFF時產生上升時間很快的高頻噪聲的EMC測試儀器。由于脈沖上升時間在1ns以下，并包含了寬帶寬的噪聲，所以非常適合重現誤動作。再現進入電源線的線路噪聲和進入通信線的感應噪聲，可進行電子產品的誤動作和功能低下的性能評估。
2、 應用領域
● 民用設備(白色家電、AV設備、通信設備等)
● 產業設備(工業機械、控制設備、辦公設備、醫療器械、游戲設備、測試設備等)
● 車載設備
● 電子部件(控制電路板及電路板上的電子部件等)
3、 符合標準
● 日本NECA TR-28標準
● 日本JEC0103-2005標準
● 日本JEM-TR177標準
● 相關產品標準及企業標準
4、 試驗用發生器原理簡圖
高頻噪聲模擬器的準備狀態是高壓電源充電已結束，作為延時線使用的50Ω同軸電纜分布電容也充電到HV。當水銀開關閉合時，由于終端電阻與延時電纜的特性阻抗相等，在終端電阻上得到的電壓將是+1/2HV。與此同時，水銀開關閉合瞬間由于回路阻抗發生突變有一部分能量(幅值也是+1/2HV)經延時電纜向高壓電源方向反射。當反射波到達充電電阻處(170KΩ)，由于電阻的阻抗遠大于電纜的阻抗，要形成第二次反射，屬開路反射，反射波反相，以-1/2HV向負載方向反射。當第二次反射波到達負載時，正好和原來的+1/2HV相抵消，形成一個完整方波，方波寬度等于電磁波在延時線上來回反射的時間。改變延時線長度也就改變了方波的寬度。
5、 輸出波形
高頻噪聲發生器

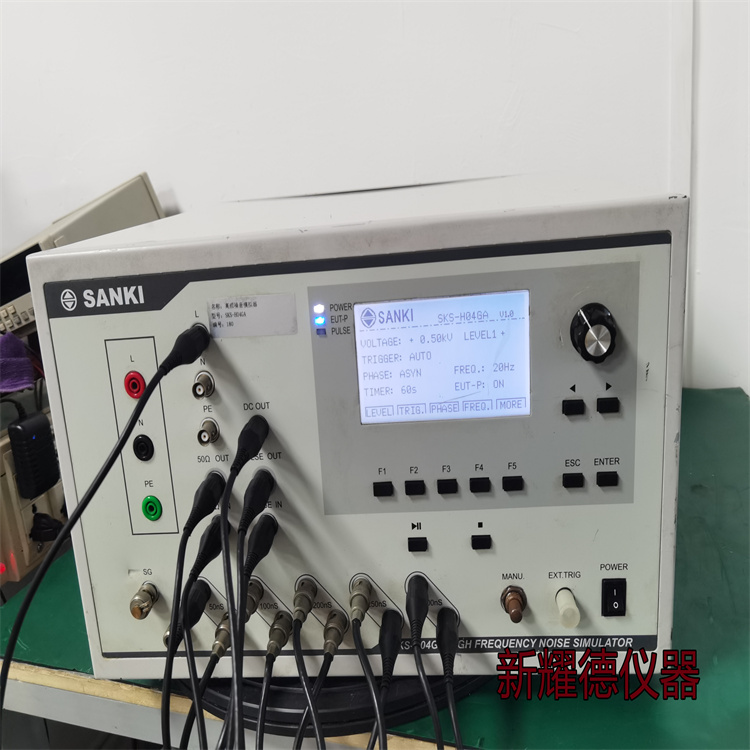

SKS-H04GA
1、 技術特點
① 完全符合日本NECA TR-28標準;
② 輸出脈沖電壓高達4KV;
③ 采用液晶顯示，內置99個用戶模式，供客戶使用;
④ 脈寬50ns-1000ns，以50ns為步長連續可調，較高脈沖重復頻率高達100Hz;
⑤ 采用程控高壓電源，輸出電壓精細，穩定性高;
⑥ 采用原裝全日本設計工藝線路，控制點以及日本進口關鍵元器件，可靠性高;
⑦ 受試設備供電電流達到16A(可定制32A);
⑧ 內置手動、自動以及外加脈沖信號三種觸發方式。
2、 主要技術參數
產品型號 SKS-H04GA
輸出電壓 1V～4000V可調（開路）
0.5V～2000V可調（50Ω負載）
脈沖極性 正、負、正負交替
方波 脈沖寬度 50～1000ns可調（50ns步進）
上升沿時間 ＜1ns
輸出阻抗 50Ω
脈沖重復模式 單次觸發 手動按鈕
外部觸發 TTL電平 100Hz(MAX)
內部觸發 1～100Hz
相位注入方式 異步
同步 注入相位0～359°
耦合去耦網絡 內置單相三線耦合/去耦網絡
耦合去耦網絡容量 交流：AC230V/16A
頻率：50/60Hz
直流：DC230V/16A
儀器工作電源 AC220V 50/60Hz
測試方式 相線與相線的差模測試
相線與地線的共模測試
尺寸（W×D×H） 430mm×400mm×250mm
重量 約20kg
