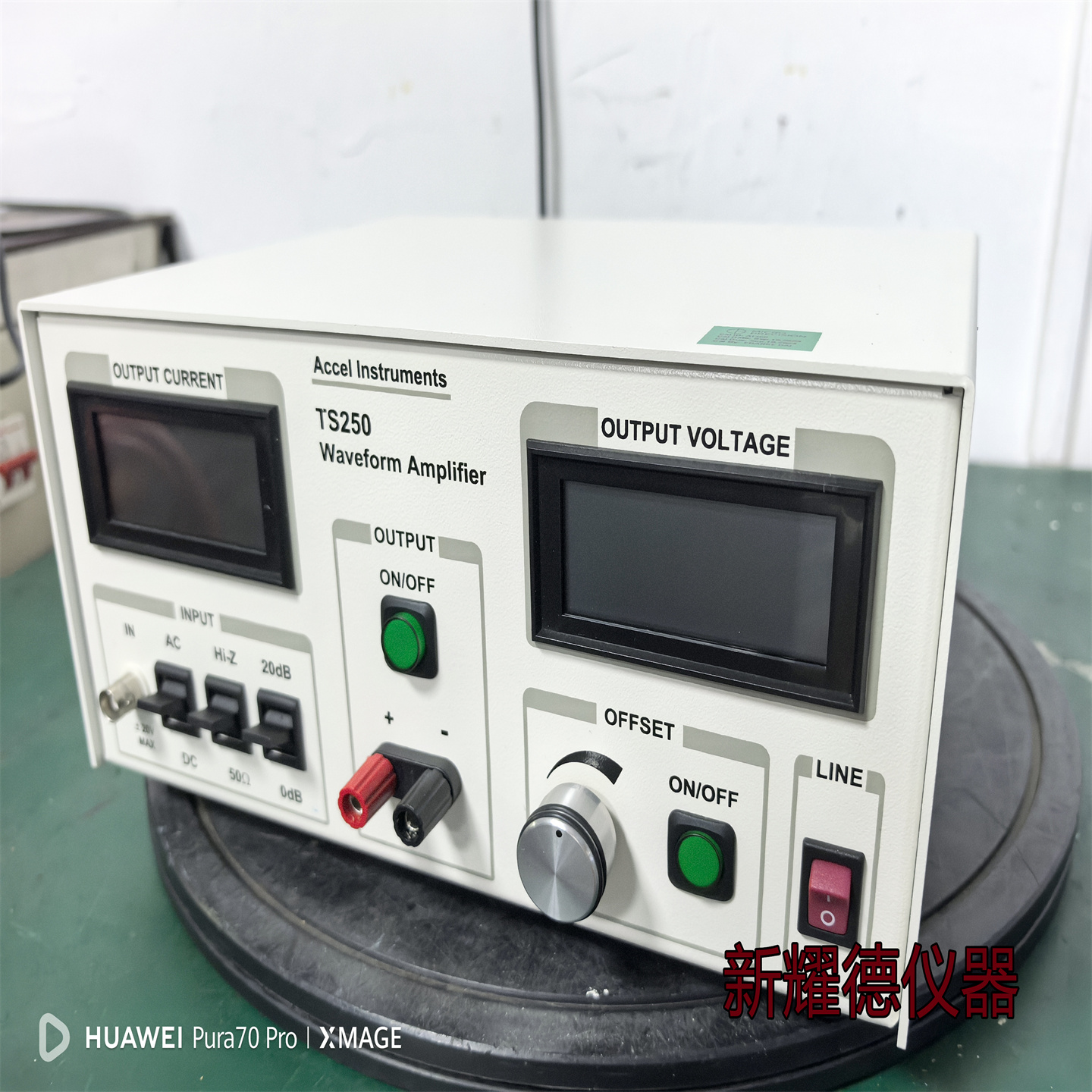

TS250 波形放大器 美國ACCEL 電壓電流放大器 二手儀器回收價格
- TS250 電壓范圍
TS250- 0：- 10V 至 + 10V
TS250-1 ：-20V 至 +20V
TS250-2 ：- 30V 至 + 30V
TS250-3 ：- 40V 至 + 40V
TS250-4 ：- 6V 至 + 15V
TS250-5 ：- 6V 至 + 30V
TS250- 6：- 6V 至 + 45V
TS250-7 ：- 6V 至 + 65V
高電流放大器
TS250 非常適合用作放大電流的函數發生器放大器。它可以驅動大電流或大功率或高壓負載。對于低電壓型號，它可以輸出高達 6A 峰值的電流；對于高電壓型號，它可以輸出較小的電流。作為電流放大器，它接受來自函數發生器的交流或直流電壓輸入，以驅動需要大電流的重負載。TS250 波形放大器具有 0dB 或 20dB 的可選增益。
電池模擬器
TS250 可以提供或吸收電流。它可以用作電池模擬器和仿真器。它具有可變直流輸出，可以輕松模擬電池電壓變化。因此，它非常適合電池充電器測試，例如電池供電的便攜式電子系統中的充電器測試。
輸入阻抗
TS250 具有可選擇的輸入終端阻抗。輸入阻抗為高阻抗 (1kΩ) 或 50Ω。大多數信號發生器都期望 50Ω 端接。50Ω 設置還可實現最低噪聲。如果使用交流耦合和 50Ω 設置，輸入下限截止頻率約為 50Hz。
某些信號源無法驅動 50Ω 終端。在這種情況下，請使用高阻抗端接。如果使用交流耦合和高阻抗，則較低截止頻率約為 50Hz。
放大器增益
TS250 具有可選增益：0dB 或 20dB。大多數函數和任意波形發生器將 ±5V 輸出到 50Ω。為了獲得更高的輸出電壓，增益是必要的。20dB 增益設置會將輸入放大 10 倍。0dB 設置是單位增益（增益為 1）。TS250 波形放大器提供靈活的增益以適應多種波形發生器。
高電流輸出
TS250 輸出位于一對香蕉接線柱上。輸出對標記為“+”和“- ”。“+”端子為正極輸出，“- ”端子為負極輸出。輸出負極端子與后面板上的電流監視器輸出 BNC（負極）連接器共享公共連接。然而，輸出負端子并不直接連接至輸入 BNC 地。正常使用時，OUTPUT 負極端子連接到公共“地”。
上電后，輸出被禁用。ON/OFF 按鈕燈熄滅。按住ON/OFF 按鈕約 200ms 然后松開即可啟用輸出。當輸出使能時，LED 燈亮。按住ON/OFF 按鈕約200ms ，然后松開將關閉輸出。
故障情況
TS250 受到多種故障保護的保護。這些故障保護包括：輸出過流、輸入過壓、過熱（熱）和欠壓。如果發生故障，輸出將被禁用，并且 ON/OFF LED 燈會閃爍。故障狀態消除后，按住ON /OFF按鈕200ms將退出故障狀態。再次按住ON/OFF 按鈕 200ms 將重新啟用輸出。如果故障狀態仍然存在（例如尚未冷卻），波形放大器將重新進入故障狀態并且LED 燈持續閃爍。
輸入過壓
TS250 具有輸入過壓保護功能。如果輸入峰值電壓超過或低于閾值，輸入和輸出都會斷開。波形放大器將進入故障狀態，并且 ON/OFF LED 將閃爍。一旦過壓故障排除，按住ON /OFF按鈕200ms將退出故障狀態。再次按住ON/OFF 按鈕200ms將啟用輸出。典型的正負過壓閾值如表1所示。如果輸入設置為交流耦合且輸入為直流電壓，則不會檢測到過壓。對于任何輸入設置，絕對最大輸入電壓均為 ±20V。
模型 Z 設置 正極 負極
TS250-0/1/2/3 Hi-Z +10.5V -10.5V
TS250-4/5/6/7 Hi-Z +10.5V -9.3V
TS250-0/1/2/3 50 ohm +6.5V -6.5V
TS250-4/5/6/7 50 ohm +6.5V -5.7V
輸出過流
TS250 具有輸出過流保護功能。如果輸出電流超過閾值，波形放大器輸出將斷開。TS250 將進入故障狀態，并且 ON/OFF LED 將閃爍。一旦過流故障排除，按住ON /OFF按鈕200ms將退出故障狀態。再次按住ON/OFF 按鈕200ms將啟用輸出。典型的過流閾值如表 2 所示。
模型 過流閾值
TS250-0 _ 6.0A有效值
TS250-1 _ 3.3A有效值
TS250-2 _ 2.3A有效值
TS250-3 _ 1.9A有效值
TS250-4 _ 4.1A有效值
TS250-5 _ 2.3A有效值
TS250-6 _ 1.9A有效值
TS250-7 _ 2.3A有效值
