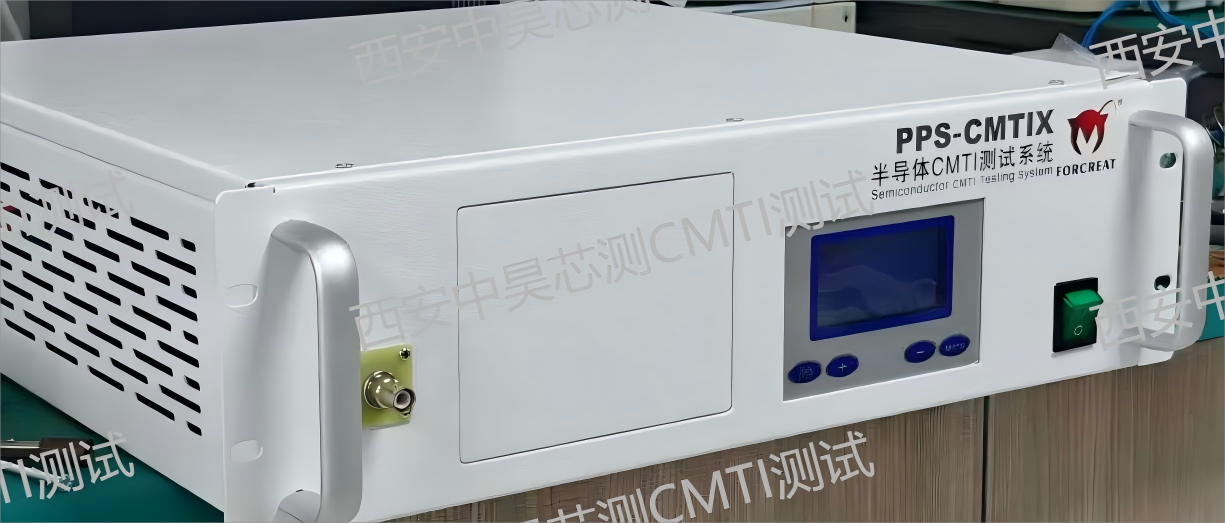

- PPS-CMTIX系列半導體CMTI測試系統是基于全參數化可調的半導體共模瞬態抗擾度（CMTI）測試系統。
產品特性?
單極性和雙極性輸出均可選擇
電壓輸出：500V/1KV/1.5KV/2KV
上升時間：10ns、20ns可選
頻率：1HZ~100KHZ和1HZ~1MHZ可選
脈寬：100ns~500us和100ns~1ms可選
?產品描述?
PPS-CMTIX系列半導體CMTI測試系統是基于全參數化可調的半導體共模瞬態抗擾度（CMTI）測試系統。
CMTI指隔離器件在共模瞬變（如電源線/地線間電壓突變）干擾下，抑制信號失真或輸出狀態改變的能力。
量化方式以瞬態電壓變化率（dV/dt）的耐受閾值表示，單位為kV/μs或V/ns。
高CMTI值（如≥±100kV/μs）可確保設備在強電磁干擾環境中保持穩定運行，減少數據損壞或誤動作風險。
在機器人控制等場景中，CMTI直接影響轉矩響應速度和運動精度，納秒級延遲可能導致任務失敗。
?測試方法?
靜態測試：施加固定邏輯電平后引入共模瞬變，驗證輸出狀態是否改變。
動態測試：在動態信號傳輸中施加瞬變，檢驗輸出信號完整性。
規范遵循IEC 60747-17:2020標準，要求隔離器件在指定CMTI范圍內保持功能正常。
?應用場景?
工業自動化：如機器人控制系統，需抑制電磁干擾引起的信號失真，提升運動精度。
電機驅動：減少共模瞬變導致的扭矩波動和噪聲，優化效率與可靠性。
通信設備：降低電磁干擾引發的信號誤碼率，保障通信質量。
?參數規格?
品牌：FORCREAT
型號：PPS-CMTIX
名稱：半導體CMTI測試系統
規格：480135380（mm）
質量：≤25kg
溫度：0℃～45℃
濕度：20%RH ~ 75%RH（無凝露，濕球溫度計溫度: 40℃以下）
環境要求：無較大灰塵，腐蝕或氣體，導電粉塵等空氣污染損害
電網：AC220V±10%
功耗：3KW
電壓：0~±2KV可調
電流：0~40A
波形：方波（斜率可調）
頻率：100 Hz
上升時間：≤10ns(10%-90%)
脈寬：100ns~10us
斜率：50 KV/us、100 KV/us、150 KV/us、200 KV/us、250 KV/us、300 KV/us
極性：雙極性
觸發：內觸發、外觸發
輸出：香蕉插頭輸出端口
操控：前面板安檢操控、支持上位機程控
