- 繼電器參數測試儀SR513N
一、概述
1、簡介

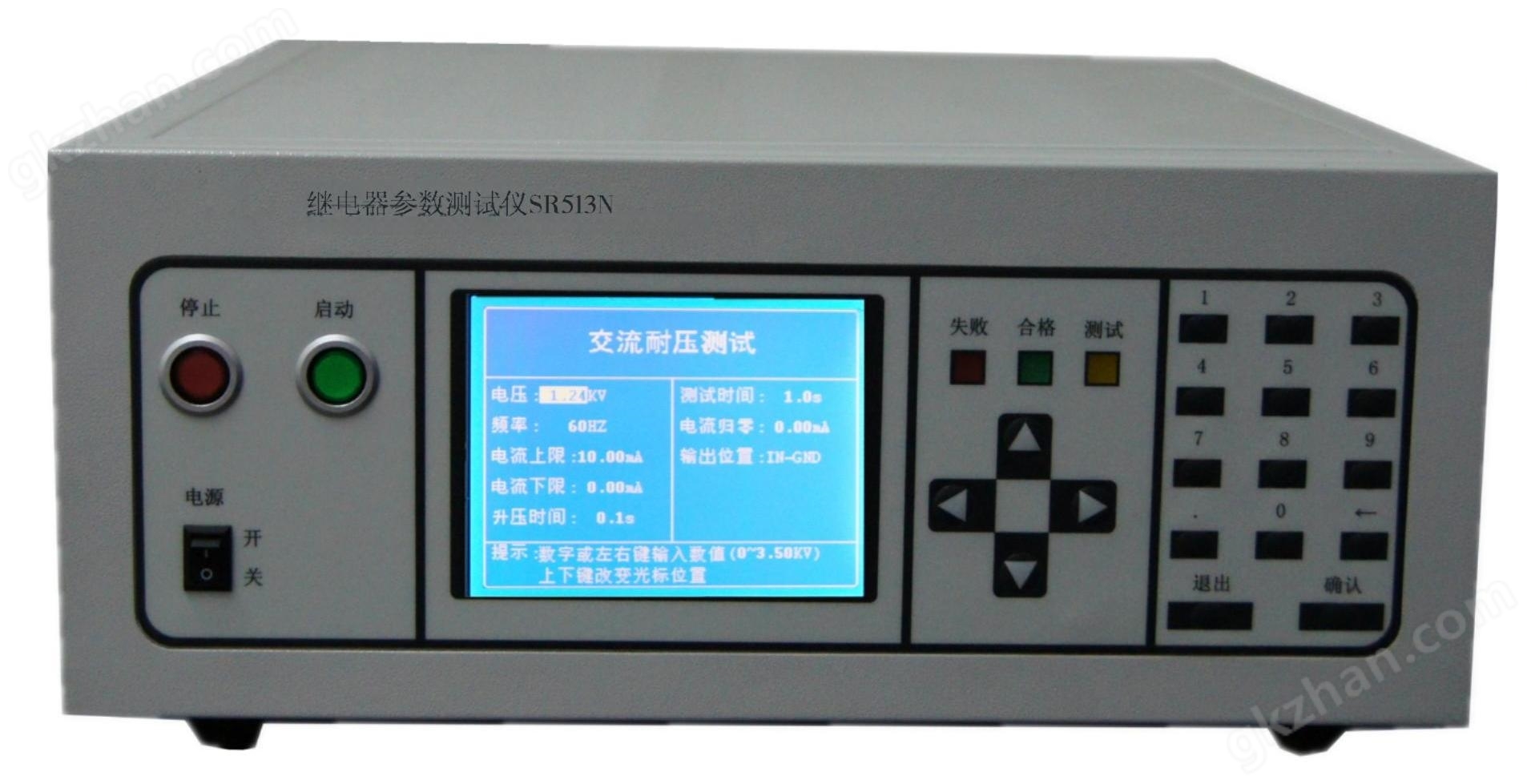

繼電器參數測試儀SR513N采用高速微電腦檢測芯片，配合 4.7 英寸大屏幕液晶顯示屏，方便的大按鍵輸入鍵盤，
且按鍵功能單一，方便用戶快速的掌握儀器的使用方法。大屏幕 LCD 測試數據采用高亮顯示，看上
去一目了然，人機界面友好。
該儀器可檢測電磁繼電器的線圈電阻、接觸電阻、吸合電壓、二次吸合電壓、釋放電壓，吸合
時間、吸合回跳時間、釋放時間、釋放回跳時間、吸合同步差、跟蹤值、磁路是否閉合等參數。
該儀器具有大容量的存儲器，可以存儲 500 組參數數據。方便用戶使用。
2、電源供電：單相 220VAC；功耗：<
30VA
環境溫度：10 - 40 oC；相對濕度：< 80%
3、外型尺寸：267*219*107mm
二、主要技術指標
1. 環境溫度：
測量范圍：2-51oC，分辨率 0.01 oC，精度±1%±0.2 oC
2. 線圈電阻:
10-500Ω檔:分辨率 0.1Ω，精度±1%±0.2Ω
500-2KΩ檔:分辨率 0.5Ω，精度±1%±1Ω
2K-20KΩ檔:分辨率 5Ω,
精度±1%±5Ω
3.接觸電阻:
測試條件：10mA/6V；100mA/6V；1A/6V 三檔
測試范圍：0-500mΩ，分辨率 0.1mΩ，精度±1%±0.2mΩ
4. 吸合/釋放電壓:
測試范圍：0-50V， 分辨率 0.01V，精度±1%±0.02V
7. 吸合/釋放時間：
測試范圍：0-65ms ，分辨率 0.01ms
，精度±0.1ms
8. 吸合/釋放回跳時間：
測試范圍：0-65ms ，分辨率 0.01ms
，精度±0.1ms
9. 同步時間：
測試范圍：0-65ms ，分辨率 0.01ms
，精度±0.1ms
10．階梯波（慢測）試時間：<2.5S
11．方波（快測）測試時間：<1.8S
