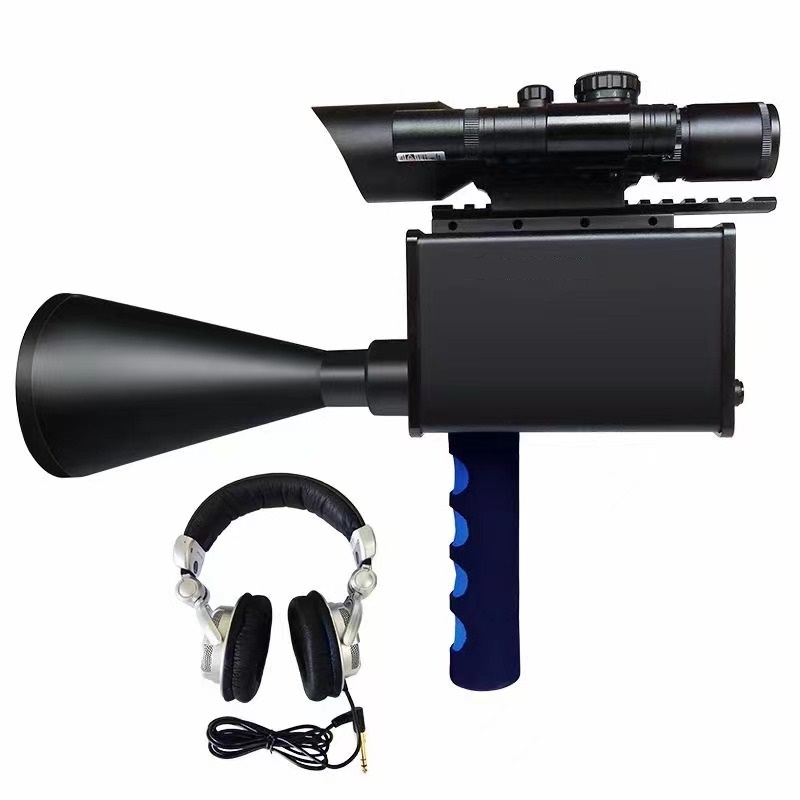

ZN-9500超聲波局放巡檢儀
- 用 途：
- 主要適應于水利電力及工程、電器制造廠、鋼鐵冶金、電子、石油化工
- 產品簡介
ZN-9500超聲波局放巡檢儀是通過采集電力線路異常超聲波信號并經過軟件分析來診斷電力線路故障*患的檢測裝置。此裝置是在不停電的狀態下實現判斷故障*患的位置和故障類型。裝置通過超聲波探測器（超聲波傳感器）采集超聲波異常信號后，傳輸到主機，同時通過主機內置的分析軟件準確診斷出故障*患類型及嚴重等級，并轉換為可聽聲音信號及波形輸出，幫助巡檢人員準確發現線路故障*患，預防惡性故障的發生，避免了不必要的停電，提高了供電可靠性，同時也提高了巡檢人員工作效率和降低了巡檢人員勞動強度
產品別稱
局部放電巡檢儀、局放儀 、超聲波局放巡線儀
性能特性
1.體積小，重量輕，結構新穎美觀、功能全、操作簡單快捷、安全可靠。
2.遠距離偵測，激光瞄準，準確定位劣化絕緣子以及其設備故障的具體位置，判斷準確率100%。
3.鋁合金框架，堅固、輕便。
4.立體聲耳機及液晶顯示器雙重指示，效果明顯。
5.抗外界干擾能力極強。
6.智能化程度高
7.具有鎖定數據功能。
8.欠壓功能（電池欠壓時，儀器自動關機）。
9.恒流充電，充滿自停。
10.可反復充電1000次的鋰離子電池，配有智能化充電系統，延長電池的使用壽命。
11.信號接收范圍：最遠可達50m；
12.手持非接觸、可視化、可聽并顯示波形、帶電不接觸檢測；
13.強度適中的綠色激光描準，陽光下人眼易跟蹤；
14.顯示器可時時顯示波形，最大值顯示，定位準確，安全可靠，簡單實用
15.功能強大，使用范圍廣，適用于電力系統，鐵路及石化冶金等行業的電力監測、機械故障監測、高壓密封氣體液體等泄露監測；
16.網絡通訊（可實現在線監測）；
17.串口通訊；
18.SD卡升級；
技術指標
使用范圍：6-500（KV）
主機
1
中心頻率：40KHz±2Hz
2
靈敏度：放電形式：針尖拉弧放電
放電間歇：4mm
電壓：交流10KV 距離18M
交流35KV 距離25M
交流110KV 距離50M
交流220-500KV 距離50M
3
工作電壓：7.4V（2節鋰離子電池）
4
體積：250×125×140（mm） 重量：2.17kg
鋁合金托架
1
遠程瞄準鏡（帶激光）,可拆卸手柄,三腳架標準固定螺母.
傳感器
1
高頻傳感器： 中心頻率fo： 40KHz±2Hz
中心電容Co：2500±20%PF
使用溫度：-20～60℃
耳機
1
額定阻抗Z：125Ω
2
頻率范圍：100Hz-10KHz
3
靈敏度： （1W/1m）60dB
主機充電器
1
輸入電壓：AC220V±10%
2
輸入頻率：50Hz±5%
3
輸出直流電壓：DC 8.4V
4
電流：5A
5
整機外包裝尺寸：長×寬×高 470mm×340mm×420mm
1
濕度工作范圍:（0～100）%RH
2
溫度工作范圍：-30～60℃
3
全套整機重量：7.18kg
ZN-9500超聲波局放巡檢儀由武漢中能新儀電氣有限公司提供技術支持，詳情詢問武漢中能新儀客服
