- 產品簡介

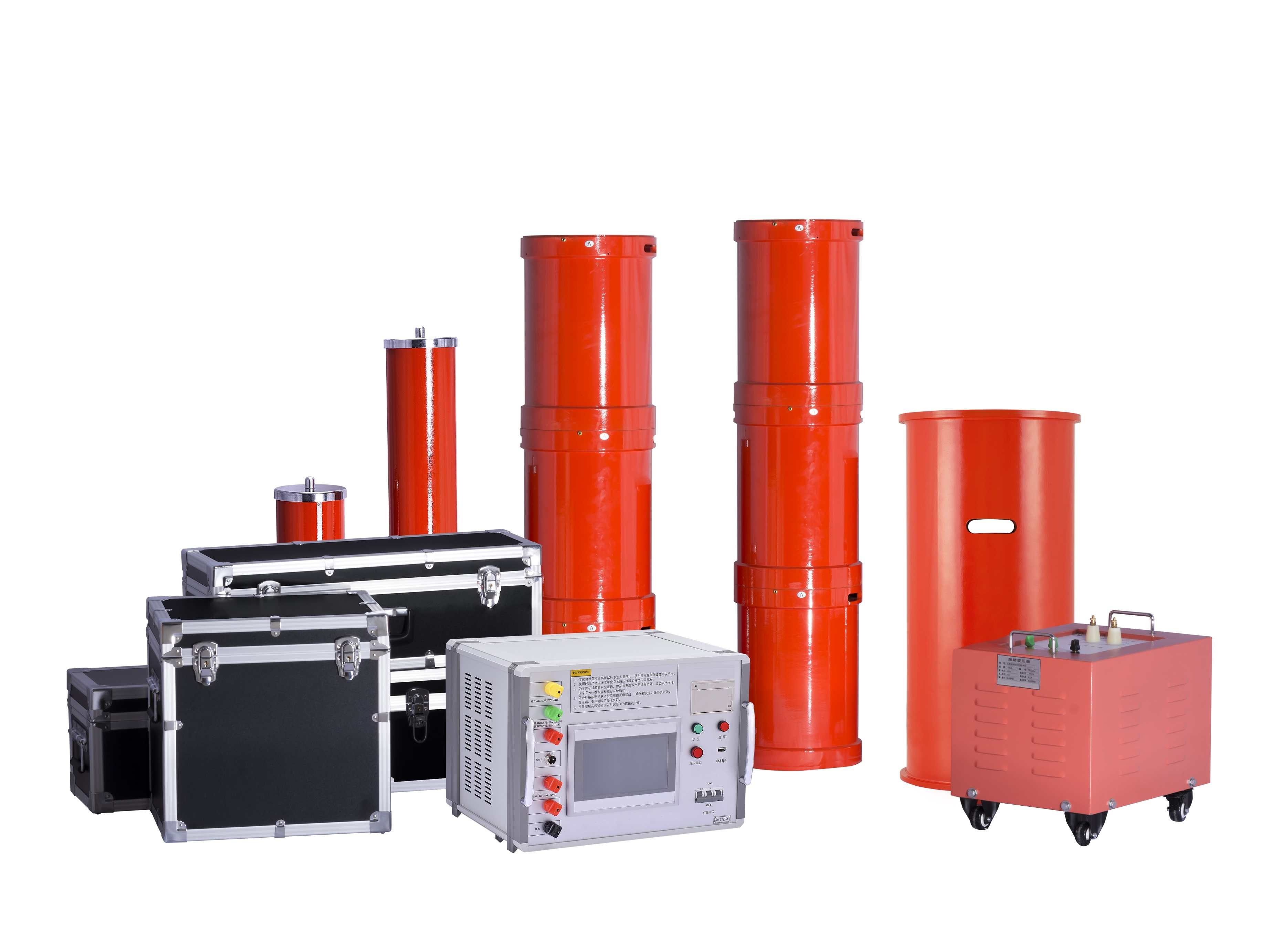

ZNXY-T系列調感式發電機耐壓諧振裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45 Hz～65Hz，但是在很多試驗場合,要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制定了調頻調感式發電機交流耐壓諧振裝置。
ZNXY-T系列調感式發電機耐壓諧振裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準找到諧振點，保證高Q值，從而最大程度的減小電源容量和試驗設備體積重量。
產品別稱
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置、發電機耐壓試驗裝置、電動機交流耐壓試驗裝置、發電機定子交流耐壓試驗系統、10KV交直流耐壓實驗設備、變頻串聯諧振耐壓試驗裝置、工頻耐壓試驗裝置工頻諧振、工頻交流耐壓試驗、工頻串聯諧振、耐壓試驗裝置、發電機串聯諧振裝置
性能特性
1、由于諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下(1/Q10)；整個裝置單件重量很輕，最大不超過40kg，使用同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，價廉，使用操作便捷而安全
2、發電機交流耐壓試驗裝置實際是個電流濾波回路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率(THD)極小，優于現有所有類型的交流耐壓設備
3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度
工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
4、試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的(1/Q)能有效防止擊穿后擴大對故障點的損傷
5、閃絡后立即自動熄弧，熄弧后恢復諧振狀態電壓建立的過程較長(秒數)是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險
6、發電機交流耐壓試驗裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析
7、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化
技術指標
額度輸出電壓 0～60kV（AC有效值）及以下
輸出頻率 50Hz
諧振電壓波形 純正弦波,波形畸變率≤1%
工作制 滿功率連續工作時間1min
品質因素 10～40
試驗容量 3000kVA及其以下
工作電源 380V±15%、工頻50Hz
常規配置及適用范圍：
適用范圍(出口電壓20kV及以下電壓等級的發電機或電機的交流耐壓試驗，頻率：50Hz±2Hz)
