全自動光學影像儀
- 用 途：
- 應用于電路板PCB、半導體、機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、接插連接器、醫療器械，儀器鐘表等。
- 全自動光學影像儀
產品概述

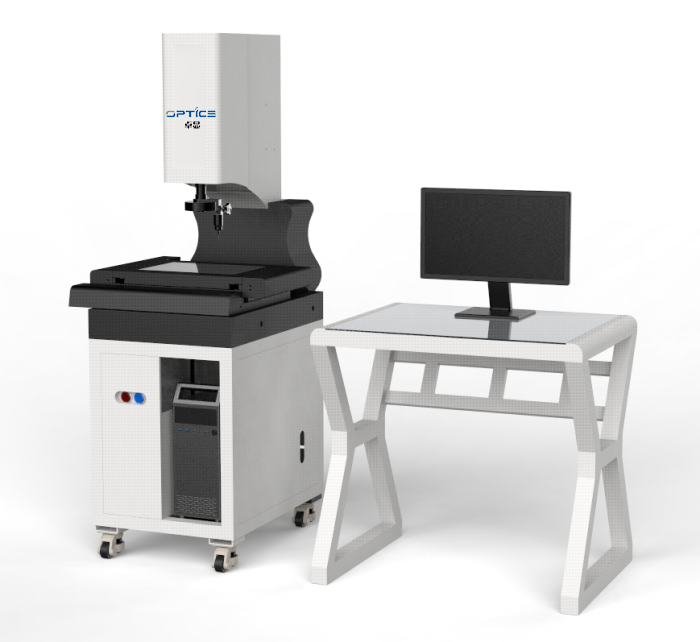

ZEX-4030 全自動光學影像測量儀結構美觀大方，操作簡便，結合本公司自主研發的測量軟件，可實現準確的工件測量。
廣泛應用于機械制造、電子、汽車、五金、塑料、模具等行業，可以對工件尺寸、形狀和位置公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等任務。
產品特點
? 具有快速對焦、自動尋邊、強大的編程和自動測量功能
? 采用亞像素細分技術，提高圖像邊界分辨能力
? 操縱桿/鼠標操作，方便易用
? 程控恒流驅動式八區表面冷光源，可適應復雜的工件測量
? 激光指示器指示測量位置，方便快速定位
? 在線SPC 數據處理分析，大批量治具測量功能
? 三軸伺服控制，定位精度高速度快，XY 速度可達 200mm/s，運行平穩
? 自主開發的嵌入式模塊控制系統，將復雜的控制系統集成在儀器內部，穩定性更高
? 采用花崗石底座，性能穩定，不易變形
? 選配MCP 簡易測頭，可做簡單三維測量
? 選配自動變倍可實現多倍率下高效測量
規格參數
儀器型號
ZEX4030
玻璃尺寸（mm）
460*360
運動行程(mm)
400*300*200
儀器重量(kg)
280
外形尺寸(mm)
960*739*1667
Z軸升降行程
200mm
XYZ數顯分辨率
0.001mm
工作距離
92mm
XY坐標示值誤差
(2.5+L/100) μm (L 為被測長度，單位：mm)
攝像機
1/2彩色CCD
變倍鏡頭倍率
0.7X-4.5X
物方現場
11.3mm-1.7mm
視頻倍率
20X-190X
光源系統
表面光源與透射光源均用LED，亮度可調
