- 杠桿千分尺由測微頭和指示計組成，測微頭就是一般的千分尺，指標計由一套杠桿齒輪放大機構、指針和刻度盤組成。
杠桿千分表的工作原理是活動砧座3在彈簧的作用下向右頂住被測零件，當被測零件的尺寸變小時，活動砧座3使杠桿2作順時針轉動，通過杠桿12（與扇形齒輪8是一體）、傳動小齒輪9及同軸的指針11同時作逆時針轉動，顯示量值。游絲10在傳動過程中始終消除整個傳動鏈之間的間隙。指標計的放大倍數這650倍，零件尺寸細微的變化可以測量出來，故杠桿千分尺可以測量零件幾何形狀的偏差，如圓度、錐度。按按鈕5，通過杠桿6、桿7推活動砧座3向左移動，讓出空間使被測工件進出千分尺測量位置時，不會發生摩擦、劃傷。這比旋轉微分筒要快得多，測量效率高。進行絕對測量前校正千分尺零位，進行相對測量可以調節兩個公差指針13，只要指針在公差指針范圍內即為合格.
瑞士GIROD-TAST杠桿千分表是普遍適用于車間及計量室使用，特別適合于在平板上作比較量測，例如測形位公差及軸向或徑向跳動，被被廣泛應用于機械、模具及五金、塑料、電子及半導體制造業，以“高”、“精”、“準”享譽于業界。它具有以下的優點：
雙向檢測在運動中自動反向；
連續順時針轉動指針，減少了讀書誤差；
不受磁場影響；
7個紅寶石軸承；
測量頭杠桿用滾珠軸承支持，可轉動240度；
非常低的測量力；
金屬結構、出色的緊固；
整體外殼，帶三個燕尾安裝塊。

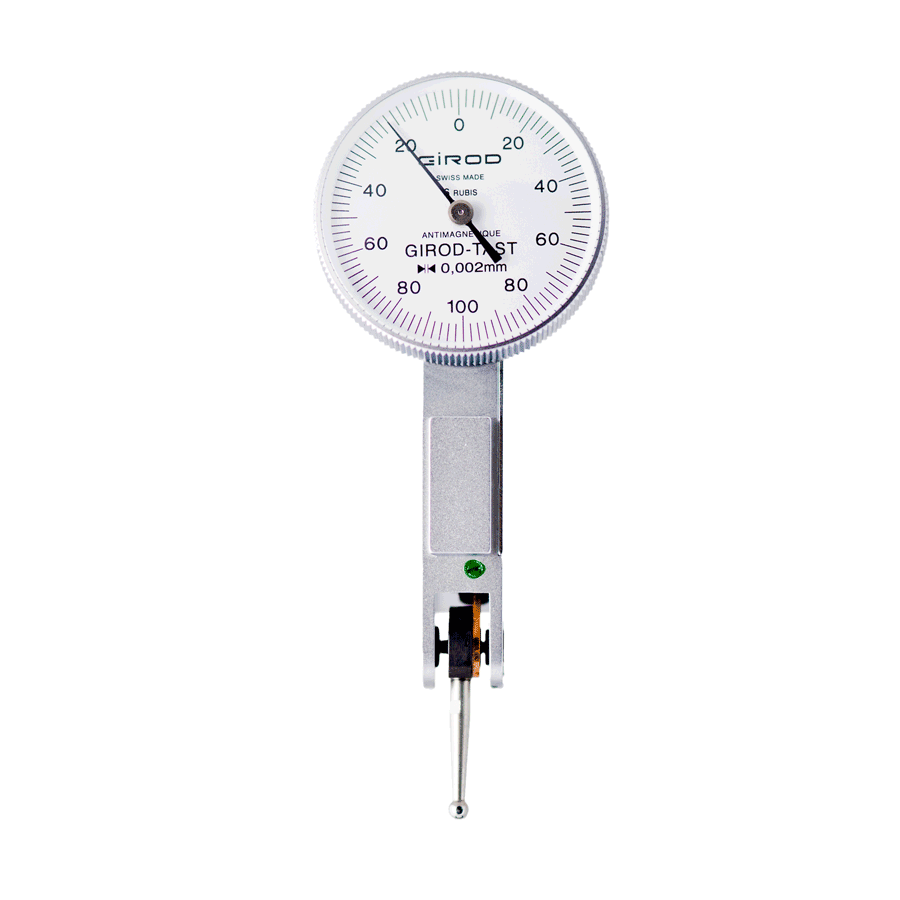

瑞士GIROD-TAST杠桿千分表讀數：0.002，范圍：0.2，表徑：38.2，表針長：12 ，它的型號有標準型 ，側面型，垂直型。
標準型
側面型
垂直型
讀書
范圍
表徑
指針長
刻度
GT1252
GT1292
GT1272
0.01
0.8
28.4
12
0-40-0
GT1452
GT1492
GT1472
0.01
0.8
38.2
12
0-40-0
GT1253
GT1293
GT1273
0.002
0.2
28.4
12
0-100-0
GT1453
GT1493
GT1473
0.002
0.2
38.2
12
0-100-0
GT1453SP
----
----
0.001
0.2
38.2
12
0-100-0
GT1456
----
----
0.001
0.14
38.2
12
0-100-0
GT1254
GT1294
GT1274
0.01
0.5
28.4
36
0-25-0
GT1454
GT1497
GT1474
0.01
0.5
38.2
36
0-25-0
