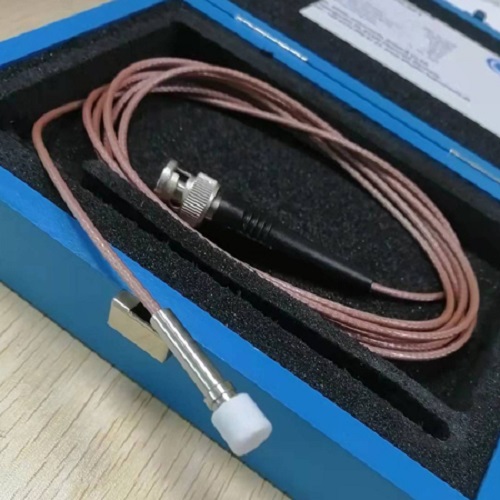

M60 PVDF壓力傳感器，Muller M60壓力傳感器
- M60 PVDF壓力傳感器，Muller M60壓力傳感器 用于高頻測量的壓電傳感器，壓電PVDF壓力傳感器M系列是用于測量高頻壓力變化的先進技術，該變化在氣體和液體中的上升時間僅為幾納秒。換能器基于壓電pvdf。沖擊波或其他動壓力。壓力計幾乎沒有振動。
所有傳感器元件均由用于熱保護的彈性樹脂保護。
M60-3 PVDF 壓力傳感器
M60-3 PVDF 壓力傳感器應用
?氣體實驗
?理想地安裝在減震管中（用于端壁，M100-1）
?帶KIAG連接器
?不包括單獨的電纜，條款800-200-1
?尺寸與奇石樂603B相同
?墻壁安裝套件，條款-沒有。100-290-1
?需要電荷放大器Müller MCPA 10或奇石樂
M60-3 PVDF 壓力傳感器技術參數：
上升時間： 60納秒
感應直徑： 3毫米
外徑： 5.5毫米
靈敏度： 4 pC/bar
電纜： KIAG M4x0.35 Sep. 2 m電纜
M60-3L PVDF 壓力傳感器
M60-3L PVDF 壓力傳感器應用
?與M60-3相同的傳感器，但也適用于液體和超聲波，
?使用直接防水電纜
?頭部與M60-3相同
?在短脈沖的情況下，直接連接到具有1 MOhm輸入的記錄儀推薦
?如果更長的壓力波或更長的電纜延伸，則需要電荷放大器MCPA 10
M60-3L PVDF壓力傳感器技術參數：
上升時間： 60納秒
感應直徑： 3毫米
外徑： 5.5毫米
靈敏度： 4 pC/bar
電纜： 含稅 2 m電纜，防水
M60-1L PVDF壓力傳感器
M60-1L PVDF壓力傳感器應用
?氣體中的實驗
?熱保護持續80至100 ms
?推薦使用電荷放大器MCPA 10
?壁掛式，第100-290-3條
?不包括電纜，第800-200條-1
M60-1L PVDF壓力傳感器技術參數：
上升時間： 40納秒
感應直徑： 1毫米
外徑： 2.5毫米
靈敏度： 0.4 pC/bar
電纜： 含稅 2 m電纜
M60-1L-M3 PVDF壓力傳感器
M60-1L-M3 PVDF壓力傳感器應用
?在氣體或液體中進行實驗
?使用直接防水電纜
?具有M3螺紋，可輕松直接安裝在墻壁中
?橡膠O型圈提供緊密連接
?應用類似于M60-3L
M60-1L-M3 PVDF壓力傳感器技術參數：
上升時間： 40納秒
感應直徑： 1毫米
外徑： M3
靈敏度： 0.4 pC/bar
電纜： 含稅 2 m電纜
M60 PVDF壓力傳感器，Muller M60壓力傳感器通用技術參數：
范圍： -20至400 bar（-2至40 MPa）
上升時間： 40-100 ns
帶寬： 高達15 MHz）
靈敏度： M60-3：約5.0 pC/bar
帶寬： 高達15 MHz）
靈敏度： M60-3：約5.0 pC /巴和M60-1L：約0.4 pC /巴
校準 ： 穩態沖擊管校準高達10 bar。
靈敏度直徑： M60-3：3.0毫米
校準 ： 穩態沖擊管校準高達10 bar。
靈敏度直徑： M60-3：3.0毫米＆M60-1 / M100-1：1.0毫米
極性： 負
容量： 約30 pF
阻抗： >101°歐姆
敏感元素： 壓電PVDF
溫度范圍： -20至+ 65°C，稍高
住房： 不銹鋼，敏感元件覆蓋有彈性樹脂
尺寸：
M60-3 / M100-1： 6.3毫米x 12毫米
M60-3L： 6.3 X 28毫米
M60-1L-M3： M3 x 27毫米
M60-3： 1.4克
接頭：
M60-3 / M100-1： KIAG M4 x 0.35位置，電纜文章＃800-200-1
M60-3L，M60-1L類型： 帶有2m防水電纜和BNC pos。
