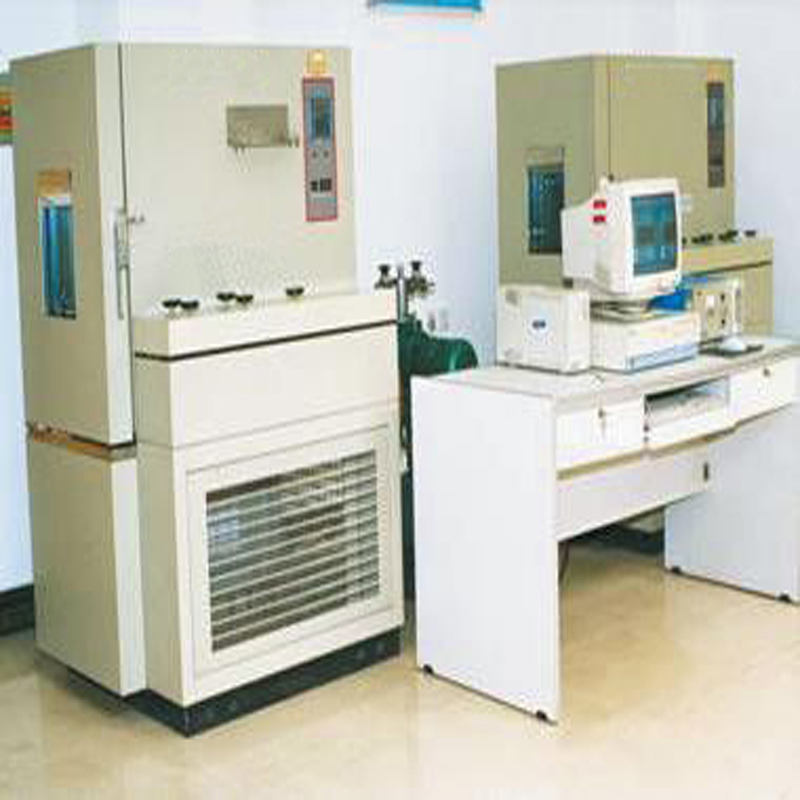

HCA-1高壓容量法瓦斯吸附裝置
- 用 途：
- HCA-1高壓容量法瓦斯吸附裝置是一種在實驗室測試煤樣瓦斯吸附常數的裝置，由稱量系統、真空烘干系統、脫氣系統、充氣系統、吸附系統、監測系統等部分組成，
- HCA-1高壓容量法瓦斯吸附裝置概述
瓦斯吸附常數a、b值結合瓦斯壓力、工業分析、煤的真假密度數據，通過數據的擬合計算，可以計算出瓦斯含量。
HCA-1高壓容量法瓦斯吸附裝置是一種在實驗室測試煤樣瓦斯吸附常數的裝置，由稱量系統、真空烘干系統、脫氣系統、充氣系統、吸附系統、監測系統等部分組成，實現了測試控制自動化、開發的微機測試軟件實現了實驗室全過程采集、分析、顯示（圖像和數據）、數據處理、曲線擬合、報表輸出等功能，HCA高壓容量法瓦斯吸附裝置測試的數據可靠、直觀、操作方便。解決了傳統裝置結構不穩定、易碎、操作復雜等問題，能為礦井瓦斯綜合治理、煤層氣開發提供可靠的實驗數據。
2.HCA-1高壓容量法瓦斯吸附裝置使用條件
（1）工作溫度：0~40℃: （2）相對濕度：≤95%： （3）氣壓力：80KPa~106KPa
（4）機械環境：無振動和沖擊的場合，實驗室周圍無強磁場干擾。
3.吸附裝置系統組成
（一）稱量系統
1、電子天平：型號JA2004，大量200g，到0.0001g
2、干燥器：規格210m/m
①煤樣杯：規格70*35 ②玻璃器皿：若干 ③游標卡尺：精度0.02mm
（二）真空烘干系統
1、真空干燥箱：型號ZK-2020，溫度50~150℃，溫度波動±1℃，真空度＜133Pa
2、干燥塔
3、旋片式真空泵：型號2XZ，抽氣速率4L/S，壓力≤6*10-2
4、銅接頭
5、真空橡膠管：若干
（三）脫氣系統
1、羅茨真空泵機組：型號ZJZX30-4型，真空度＜4Pa
2、熱偶真空計：型號ZDO-5,0~10-2MPa
3、真空規管線：型號ZJ-45D
4、恒溫器：型號CS501SP，溫度＜95℃，溫度波動±0.5°
5、真空脫氣箱：包括2個玻璃二通活塞、氣路系統等
6、吸附罐架子：放入恒溫器水浴氣中支撐吸附罐
7、真空橡膠管：若干
（四）充氣系統
1、高壓瓦斯氣體鋼瓶：內裝壓力約為5MPa以上的純瓦斯氣體（濃度≥99.9%）
2、減壓儲氣罐：壓力0~6MPa
3、壓力表：測量范圍0~16MPa
4、針型閥
5、氣路系統：若干
6、吸附罐座子：鈕緊吸附罐螺釘時固定吸附罐
（五）吸附系統
1、吸附罐：盛裝煤樣的高壓容器，容積約為80CM3
2、壓力傳感器：型號DYP5B610A，范圍0~10MPa
3、HOKE閥門：泄露＜1*10-9
4、恒溫水浴槽：型號CS502B，溫度＜95℃，溫度波動±0.5°
5、實驗柜
6、吸附量管：用以測量吸附或解吸附的氣體體積。
7、水準瓶
8、氣樣袋
9、彈簧止水夾
10、玻璃三通活塞
11、膜合氣壓計：型號DYM3，測量范圍800-1064HPa，小刻度1hPa
12、溫度計：測量室溫
（六）監測系統
1、數據采集儀：用于獲取傳感器的檢測數據
2、通訊線纜：把傳感器的監測數據輸入數據采集儀
3、數據傳輸線：把采集儀獲取的監測數據傳輸給監控主機進行分析
4、分析主機：聯想電腦
5、HCA軟件：吸附實驗軟件
6、操作系統軟件：正版
7、office軟件：正版
（七）附屬物品
1、吸附橡膠管
2、真空密封脂
3、脫脂棉
4、銅網：20目
8、變色硅膠
9、密封圈
10、密封墊?
11、蒸餾水
12、常用工具
13、HCA-1型高壓容量法瓦斯吸附裝置說明書
