- 山東酒廠儲罐高液位報警器裝置【嘟嘟：150趙6912工4336，或者：0531-趙6865工6331，】
主要技術參數
⑴ 工作溫度：0℃～100℃；
⑵ 基本誤差
⑶ 變送器的準確度等級分為：
0.1級，基本誤差為±0.1；
0.3級，基本誤差為±0.3；
0.5級，基本誤差為±0.5（基本誤差以量程的百分數表示）。
⑷ 熱零點漂移
在環境溫度偏離參比工作條件溫度時，變送器的零點漂移應不大于0.03%FS/℃。
⑸ 熱靈敏度漂移
在環境溫度偏離參比工作條件溫度時，變送器的滿量程漂移應不大于0.03%FS/℃。
⑹ 絕緣電阻
在參比工作條件下，變送器各端子對地之間的絕緣電阻不得低于20MΩ/250V。
⑺ 防爆性能
儀器防爆性能符合ExiaⅡCT4的要求。
⑻多級電氣保護。
2 外形及安裝

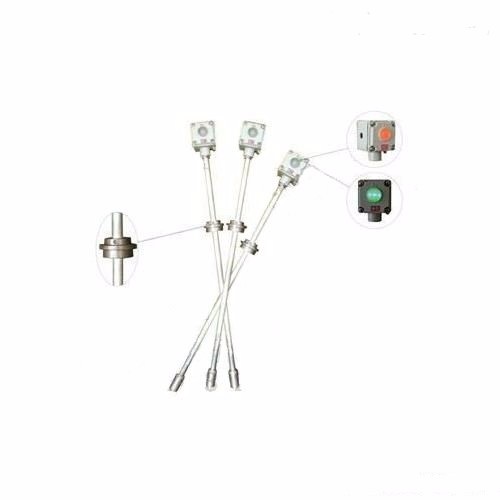

外形結構見圖1，液位變送器（軟線投入式）
由殼體、放大器、接線端子、防護帽、中空導線等組
成，根據用戶的需要可以選用指針表，液晶表頭顯示。
3 安裝方法
⑴ 選擇易于操作、維護的地方進行安裝；
⑵ 應盡量遠離振動源安裝；
⑶ 應盡量遠離熱源的地方；
⑷ 投入式液位變送器安裝時，金屬探頭要沉入容器底部。
安裝條件
對于加油站等應用場所的地下臥式罐，傳感器安裝位置應遠離安裝在罐內的卸油管、潛油泵或自吸泵管路，防止流體直接沖擊；
傳感器安裝位置應選擇在油罐縱向的中軸線上，以減小測量死區；
傳感器安裝位置應選擇靠近檢尺孔，以相同的測量基準；
傳感器安裝孔通徑: 應大于浮子的直徑，對加油站要求為dn100mm。
防爆布線要求
按防爆設計規范的要求，從油罐到監控室的電纜敷設應采用g?″防爆鋼管，防爆鋼管在人井孔墻壁處留出長度為100mm的長度并帶有g?″’管螺紋。 防爆鋼管的管件連接外必須密封，鋼管不能進水。 電纜選用rvvp4x0.5，其它技術條件應遵循危險場所布線標準和gb50058-1992《火災危險環境電力裝置設計規范》第2.5.9條的要求。 電纜線不允許在管線中間有接頭。所有連線必須密封，不允許進水，以防短路。 電纜的屏蔽單端接地應在控制室一側接地。電纜現場端的屏蔽層不得露出保護層外，應與相鄰金屬體保持絕緣，屏蔽層應有可開的電氣連接性。
