- 水泥廠石灰粉26G雷達料位計
26g高頻雷達液位計水泥粉塵油料
【嘟嘟：150趙6912工4336，或者：0531-趙6865工6331，】
高頻雷達液位計、26ghz雷達液位計、高量程測量、小盲區
針對石油化工、倉儲罐區儲罐液位測量方案

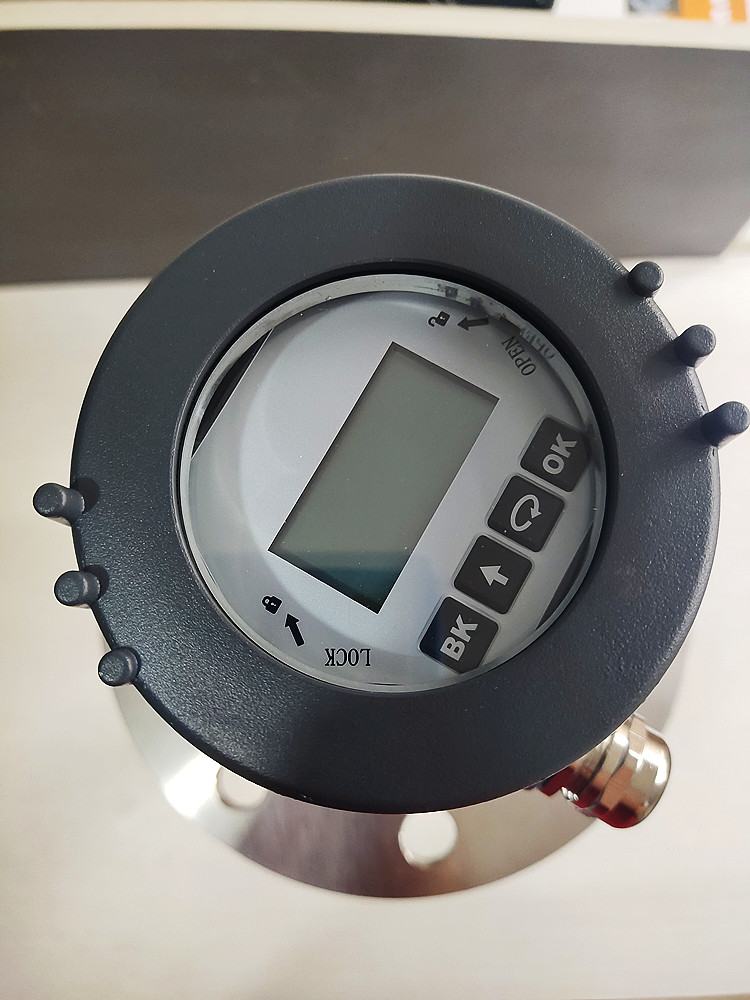

產品名稱：26ghz雷達液位計
型號： hl
產品概述:hl系列傳感器是26g高頻雷達式物位測量儀表，測量距離可達80米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。
原理陳述：
雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回這一來回所用的時間幾乎是瞬間的）。
產品具有以下優點：
1、高穩定性；
2、結構精巧，安裝簡單、方便、免維護；
3、防電磁干擾，防液體波動干擾；
4、液位、界位和多點平均溫度多參數設計；
5、防腐蝕，耐高溫設計。
安裝條件
對于加油站等應用場所的地下臥式罐，傳感器安裝位置應遠離安裝在罐內的卸油管、潛油泵或自吸泵管路，防止流體直接沖擊；
傳感器安裝位置應選擇在油罐縱向的中軸線上，以減小測量死區；
傳感器安裝位置應選擇靠近檢尺孔，以相同的測量基準；
傳感器安裝孔通徑: 應大于浮子的直徑，對加油站要求為dn100mm。
防爆布線要求
按防爆設計規范的要求，從油罐到監控室的電纜敷設應采用g?″防爆鋼管，防爆鋼管在人井孔墻壁處留出長度為100mm的長度并帶有g?″’管螺紋。 防爆鋼管的管件連接外必須密封，鋼管不能進水。 電纜選用rvvp4x0.5，其它技術條件應遵循危險場所布線標準和gb50058-1992《火災危險環境電力裝置設計規范》第2.5.9條的要求。 電纜線不允許在管線中間有接頭。所有連線必須密封，不允許進水，以防短路。 電纜的屏蔽單端接地應在控制室一側接地。電纜現場端的屏蔽層不得露出保護層外，應與相鄰金屬體保持絕緣，屏蔽層應有可開的電氣連接性。
防爆接線盒內的電纜接頭的處理
各導線連接處用膠布（黑膠布、透明膠帶等）進行線間的絕緣處理。
第二層，把四根導線連同屏蔽線用自粘性絕緣橡膠帶包一層，目的是為了防水。
用防水膠帶再包一層。用耐油密封膠嚴密的涂一層。因為不耐油，而耐油密封膠即耐油又防水。
用防爆膠泥堵住兩頭進線孔。為防止防爆膠泥干后進水，在防爆膠泥外涂一層耐油密封膠，在多雨的南方，防爆接線盒直埋地下的要采用膠灌滿防爆接線盒。
防爆接線盒蓋要涂耐油密封膠上嚴，防止進水。
