- 本文的目的是演示HEM系列TEM小室如何用于測量2.4GHz設備（如藍牙和WiFi）的光譜。
?
2.測量設置

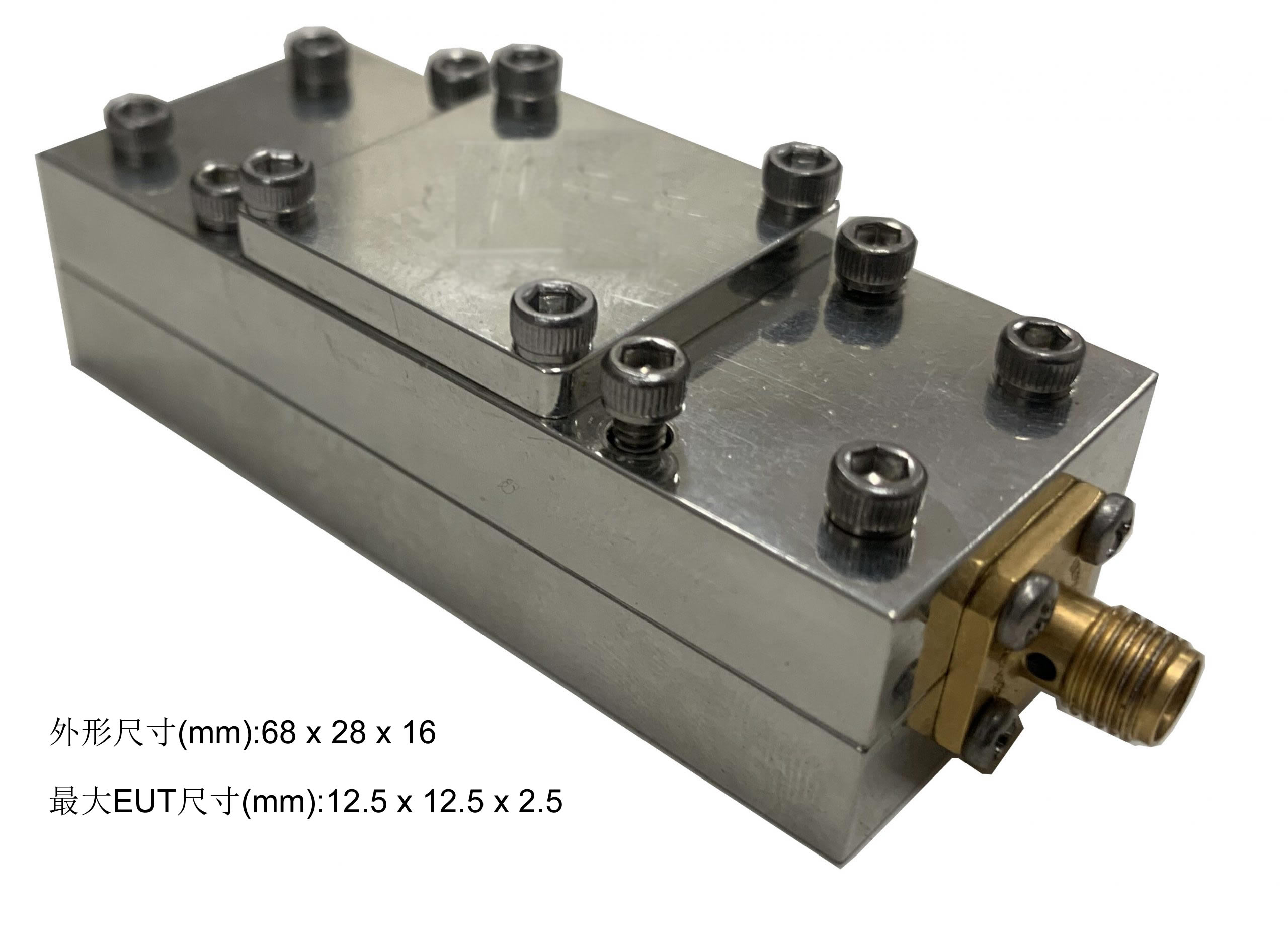

HEM系列TEM小室具有40 x 40 mm的大電場注入面積，非常適合測量頻譜USB藍牙和WiFi設備，如圖1所示
?
圖1.USB藍牙和WiFi設備
所需的額外設備是一臺計算機，用于為設備供電和激活，以及頻譜分析儀。對于本文所述的測量，使用我司提供的XSA1075頻譜分析儀。
為了將藍牙設備安裝到TEM小室中，將其從塑料外殼中取出，并將電纜焊接到其連接器端子上。修改后的設備如圖2所示。使用銅包層PCB作為TEM電池蓋，并銑出USB連接器大小的孔，用于安裝USB設備或退出電纜。圖3描述了手機內的藍牙設備及其USB電纜。
?圖2.用于TEM小室測量的改進型藍牙設備
?圖3.安裝在TEM小室內的藍牙設備
測量WiFi設備更簡單，因為它很容易安裝到TEM小室中，只需要將USB電纜連接到外部，如圖4所示
?圖4.安裝在TEM小室內的WiFi設備
3.測量
使用我司提供的XSA1075 150KHz–7.5GHz頻譜分析儀進行測量，設置為：3 MHz RBW、50 MHz VBW、10.375 ms掃描時間、10 dB衰減、150KHz起始頻率和6GHz停止頻率。TEM小室的端口1連接到頻譜分析儀，端口2接在50Ω負載。第一次測量是TEM室被完全覆蓋，內部沒有裝置。空的小室的頻譜測量如圖5所示。
?圖5空的TEM小室測量
藍牙和WiFi設備的測量光譜如圖6和圖7所示。對于每個設備測量，它們都連接到一臺計算機并完全正常工作。藍牙設備已進入搜索新的設備模式。
?圖6.藍牙設備的頻譜
?圖7.Wifi設備的頻譜
圖8中顯示了所有曲線的疊加圖。如圖所示，兩個設備均在2.4 GHz頻段工作，當兩個設備都存在并工作時，可能會產生干擾。
?圖8. 6GHz時TEM小室測量中的重疊光譜
4.結論：
HEM系列TEM小室非常適合測量GHz器件光譜。此外，我們還可以定制TEM小室上蓋，以適合不同尺寸的DUT可以安裝到HEM系列的40 x 40 mm尺寸的小室中。
?
