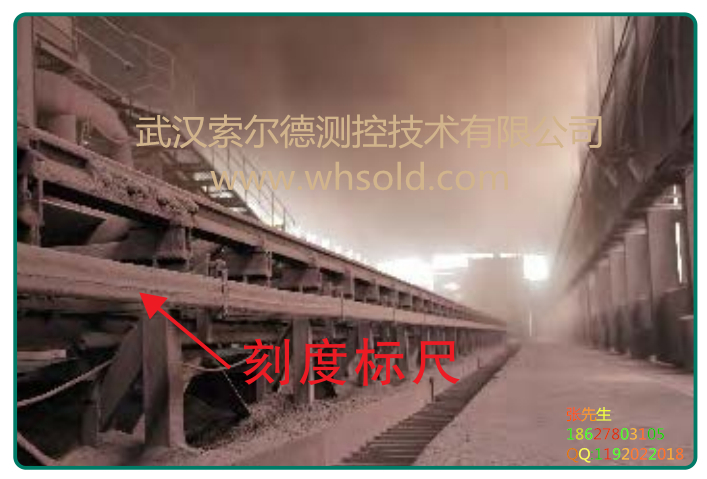

- 刻度標尺在天車定位中有著重要的應用，下面詳細介紹： 一、刻度標尺定位系統原理 刻度標尺定位系統基于電磁感應原理。它主要由刻度標尺、游尺指針（安裝在天車上）、刻度生成儀、刻度分析儀以及數據交互計算器等組成。 ?刻度標尺：通常安裝在天車運行的軌道旁，其內部按照一定規律分布著電磁感應線圈，能夠產生特定頻率的電磁信號，這些信號沿刻度標尺的長度方向分布，就如同給軌道加上了一把精確的 “電磁尺”。 ?游尺指針：安裝在天車上，隨著天車的移動，游尺指針不斷切割刻度標尺發出的電磁信號。由于電磁感應效應，游尺指針會產生相應的感應電動勢，且感應電動勢的大小會隨著游尺指針相對于刻度標尺的位置不同而發生變化。 ?數據采集與處理：刻度生成儀實時采集游尺指針產生的感應電動勢信號，并通過信號傳輸單元將這些信號傳輸給刻度分析儀。刻度分析儀根據預先設定的算法對這些信號進行處理和分析，從而準確計算出天車在軌道上的實時位置。 二、在天車定位中的優勢 ?高精度定位：能夠實現毫米級甚至更高精度的定位。這對于需要在狹小空間內精準操作的天車作業場景，如在倉庫中準確抓取和放置貨物到指定貨架位置等，非常關鍵，可以有效避免貨物碰撞、擺放不準確等問題。 ?實時監測：可實時提供天車的準確位置信息，操作人員在控制室就能隨時掌握天車的動態位置，便于及時調整天車的運行方向和速度，確保作業過程的安全和高效。 ?適應復雜環境：刻度標尺定位系統不受粉塵、油污、強光等惡劣環境因素的過多影響。在一些工業生產車間，天車所處環境往往較為惡劣，存在大量粉塵或油污，而刻度標尺依然能穩定工作，保障定位的準確性。 ?可靠性高：系統采用成熟的電磁感應技術，硬件結構相對簡單且穩定，不容易出現因復雜電子元件過多而導致的頻繁故障。同時，數據傳輸和處理也有相應的冗余設計，確保在部分環節出現小故障時仍能正常提供準確的定位信息。 三、具體應用場景 ?倉儲物流行業：在大型倉庫中，天車用于搬運和堆放貨物。利用刻度標尺定位系統，天車可以準確地定位到各個貨架的具體位置，實現貨物的快速、精準存取，提高倉儲物流的運作效率。 ?鋼鐵廠生產車間：在鋼鐵生產過程中，天車需要頻繁地吊運鋼坯、成品鋼材等重物。刻度標尺定位有助于天車準確地將重物吊運到指定的生產工位，如煉鋼爐旁、軋鋼機旁等，保障生產流程的順暢進行。 ?港口碼頭吊運作業：港口的天車（如龍門吊等）在裝卸集裝箱等貨物時，通過刻度標尺定位能精確地將集裝箱吊運到指定的堆場位置或船舶上的對應艙位，提高港口貨物裝卸的效率和準確性。 四、安裝與維護要點 ?安裝要點： ?刻度標尺的安裝要確保其與天車運行軌道平行且固定牢固，避免出現松動或偏移，否則會影響定位精度。 ?游尺指針的安裝位置要精確，要保證其在天車移動過程中能與刻度標尺保持合適的間距，以獲取穩定的感應信號。 ?維護要點： ?定期檢查刻度標尺表面是否有異物附著，如灰塵、油污等，如有應及時清理，以保證電磁信號的正常發射和接收。 ?檢查游尺指針的連接線路是否松動，確保其能正常產生感應電動勢并傳輸信號。 ?對刻度分析儀、刻度生成儀等設備進行定期巡檢，查看設備運行狀態，及時更換出現故障的電子元件等。 刻度標尺在天車定位領域發揮著重要作用，通過其高精度、實時性強等特點，為眾多行業的天車作業提供了可靠的定位解決方案，有效提升了作業的安全性和效率。
