- 電磁流量計是利用電極與流體構成一個回路來測量回路中產生的電參數。傳統的電磁流量計對于低導電率的無法準確測量，且對摩擦、粘附效應敏感，只能測量流體滿管情況等，因此需要改變其結構，使其能夠適應更復雜的環境。改變電磁流量計結構的主要方法是改變電極的數量和位置，從而形成電容電磁流量計、非滿管電磁流量計等。

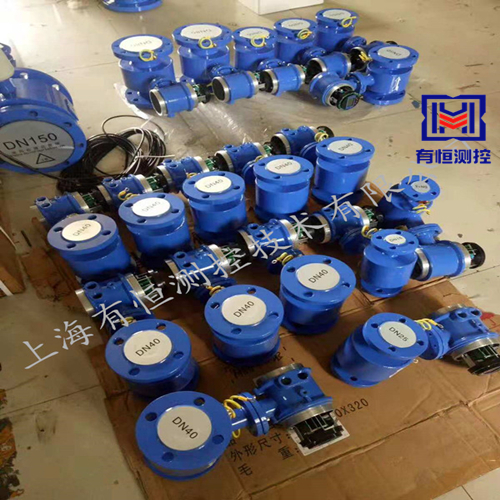

上海電磁流量計——上海有恒UHLDG電磁流量計有恒電磁流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極延管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為?B?的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度?B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
本產品的測量特點：電磁流量計所測得的體積流量，實際上不受流體密度、粘度、溫度、壓力和電導率（只要在某閾值以上）變化明顯的影響；電磁流量計的測量范圍度大，通常為20：1～50：1，可選流量范圍寬。滿度值液體流速可在0·5、10m/s內選定。有些型號儀表可在現場根據需要擴大和縮小流量（例如設有4位數電位器設定儀表常數）不必取下作離線實流標定；電磁流量計的口徑范圍比其他品種流量儀表寬，從幾毫米到3m；可測正反雙向流量，也可測脈動流量，只要脈動頻率低于激磁頻率很多；儀表輸出本質上是線性的：
當然，電磁流量計也有缺點。比如它不能測量電導率很低的液體，如石油制品和有機溶劑等；不能測量氣體、蒸汽和含有較多較大氣泡的液體。
本產品技術參數
1、公稱通徑系列DN（mm）
管道式四F襯里：4，6，8，?10?、?15?、20?、32?、?40?、50?、65?、80?、100?、125?、150?、200?、250?、300?、350?、400?、450?、500?、600?。管道式橡膠襯里：40、50?、65?、80?、100?、125、150?、200、?300、?350?、400、?500、600、800、1000、1200。
2、流動方向：正、反凈流量。量程比：150：1?。重復性誤差：測量值的±0?。1%
3、精確等級：0.5級、1.0級（管道式）
4、被測介質溫度：普通橡膠襯里：-20?～+60?℃
高溫橡膠襯里：-20?～+90?℃
聚四F乙烯襯里：-30?～+100?℃
高溫型四F襯里：-30?～+180?℃。
5、額定工作壓力：管道式：DN6～DN80≤?1.6Mpa,?DN100～DN250≤?1.0Mpa,
DN300～DN1200≤0.6Mpa?。
6、流量測量范圍：流量測量范圍對應流速范圍是?0.1～15m/s
7、電導率范圍：被測流體電導率≥?5us/cm(?一體式?)?，大多數以水為成分的介質，其電導率在?200～800?μ?s/cm?范圍內，均可選用有恒流量計?來測量其流量。
8、電流輸出：0～10mA?時負載電阻為0～1.5k?Ω；4～20mA?時負載電阻為?0～750kΩ
9、數字頻率輸出：輸出頻率上限可在?1?～?5000Hz?內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤?35V?導通時集電極最大電流為?250mA?。
10、供電電源：85～265V，45～63Hz。
11、直管段長度：管道式：上游≥5DN，下游≥2DN?。
12、連接方式：本產品與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定。
13、防爆標志：mdIIBT4?。
14、環境溫度：-25～60?℃
15、相對濕度：5%～95%
16、消耗總功率：小于20瓦。
