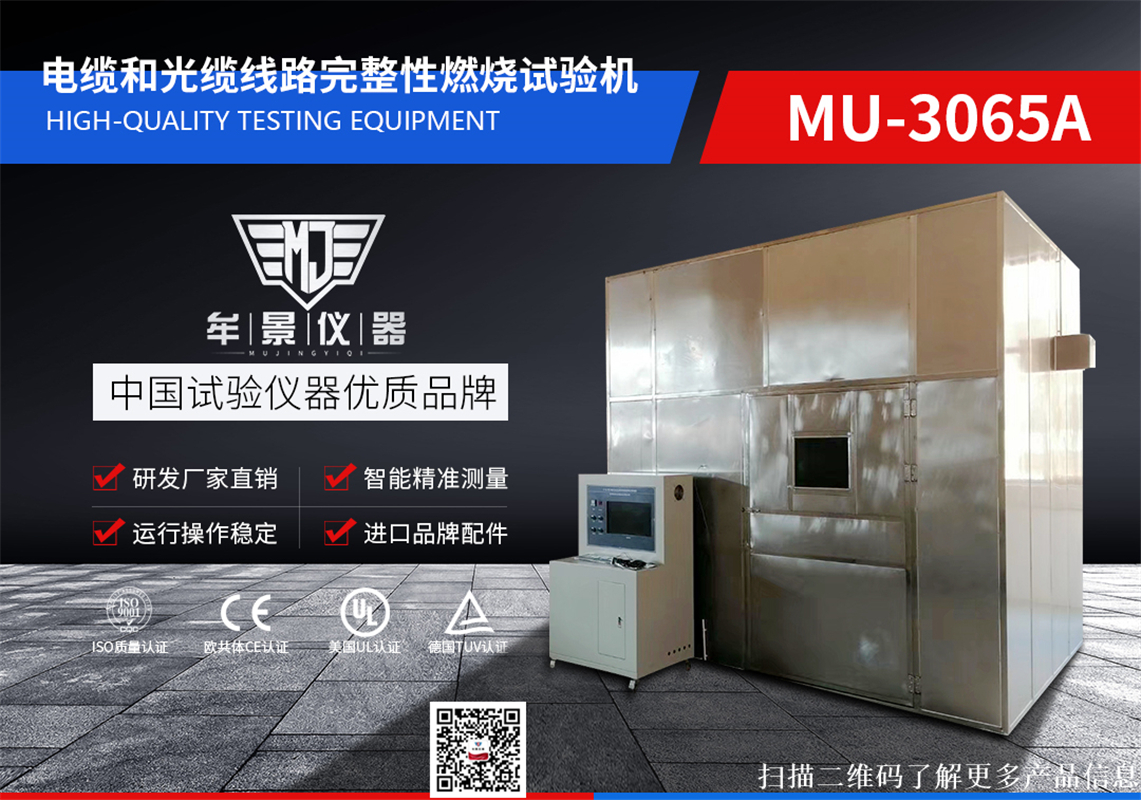

牟景熱銷MU3065A電纜和光纜線路完整性燃燒試驗機
- MU3065A電纜和光纜線路完整性燃燒試驗機
MU3065A電纜和光纜線路完整性燃燒試驗機 符合GB/T19216.11-2003/ IEC60331-11：1999<在火焰條件下電纜和光纜的線路完整性試驗第11部分：試驗裝置-火焰溫度不低于750℃的單獨供火>設計，完全符合GB/T19216.21-2003/ IEC60331-21：1999、GB/T19216.23-2003/ IEC60331-23：1999、GB/T19216.25-2003/ IEC60331-25：1999。已代替GB/T12666.6-1990標準。
1.主要參數：
1) 本設備包含主控制臺和燃燒試驗箱。
2) 燃燒試驗箱具體如下：
1.符合GB/T19216.11-2003標準。
2、噴燈有效燃燒長度大于500mm，火焰溫度可以調節到1000攝氏度，提供火焰溫度測量裝置（范圍常溫-1000攝氏度），噴燈安置在高度70cm左右的平面，方便操作；有電子點火器控制點火，燃燒源為丙烷和壓縮空氣，燃燒試驗箱上方安裝排煙裝置。
3.在燃燒試驗箱兩邊開直徑10cm的圓孔，圓孔周圍可以用軟物密封（密封耐高溫），試樣電纜可穿過圓孔并由掛鉤支撐。詳見燃燒試驗箱具體要求。
2 .其它技術參數：
試樣托架：本機總共有個3個托線環，試驗時將試樣放于托線環上，并用兩測夾具夾緊。適用于測試電纜或光纜在火焰下，供火時是否保持線路完整性。
噴燈：帶文丘里空氣丙烷混合型噴燈，長500mm。
火焰溫度：450°～1000℃可調。
燃燒氣體：純度達98%的丙烷（客戶自備）。
助燃氣體：壓縮空氣。（氣壓需達到10Mba以上）客戶自備。
感溫系統：進 口不銹鋼K型熱電偶。（材質耐溫1200°以上）。
空氣流量：10-100L/min可調。
丙烷流量：2-20L/min可調。
燃燒計時：0～99.99s/m/h任意設定。
點火裝置：為自動點火。
排風系統：本機設有強力排風系統，當試驗完成后，強力排風扇能在短時間內把箱體的廢氣排干凈。排風系統設于機箱頂部，能有效快速地將廢氣排出，底部設有若干個進氣孔，能保證在試驗過程中箱體內的氧含量，使試驗結果再加精確。
測溫系統：2條K型熱電偶安裝于噴燈上方70mm的左右兩側。
3.組件、材質及功能：
燃燒室：內尺寸（mm）：約1500L×550W×1400H。
外形尺寸（mm）：約（1600L×650W×1650H）
控制箱：控制箱采用數控機床加工成型，圓弧造型美觀大方。
4.控制系統：
所有電子原件均采用國內品牌，能更好地保證機器的性能及檢測精度。
連續檢測裝置：試驗時讓電流通過電纜的所有線芯，三個單相變壓器有足夠的能力保持在測試電壓下達到允許泄漏電流3A。在電纜的另一端每根芯線連接一盞燈，并在電纜額定電壓下加載接近0.25 A的電流。當試驗過程中試樣短路/斷路均有信號輸出。
設備具有下列安全保護裝置：電源超載、短路保護、控制回路過載保護。
5.環境使用條件：
地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵。
附近沒有強電磁輻射源。
設備周圍留有適當的維護空間。
溫度：5℃～30℃
氣壓：86～106kpa。
AC380V/50HZ。
電壓允許波動范圍：380V±10%。
頻率允許波動范圍：50HZ±1%。
要求用戶的安裝現場為設備配置相應容量的空氣、電力開關，并且此開關必須是獨立專門供本設備使用。
設備不工作時，環境的溫度應保持+0～45℃以內，并將振動燃燒裝置放置于燃燒箱體外。
