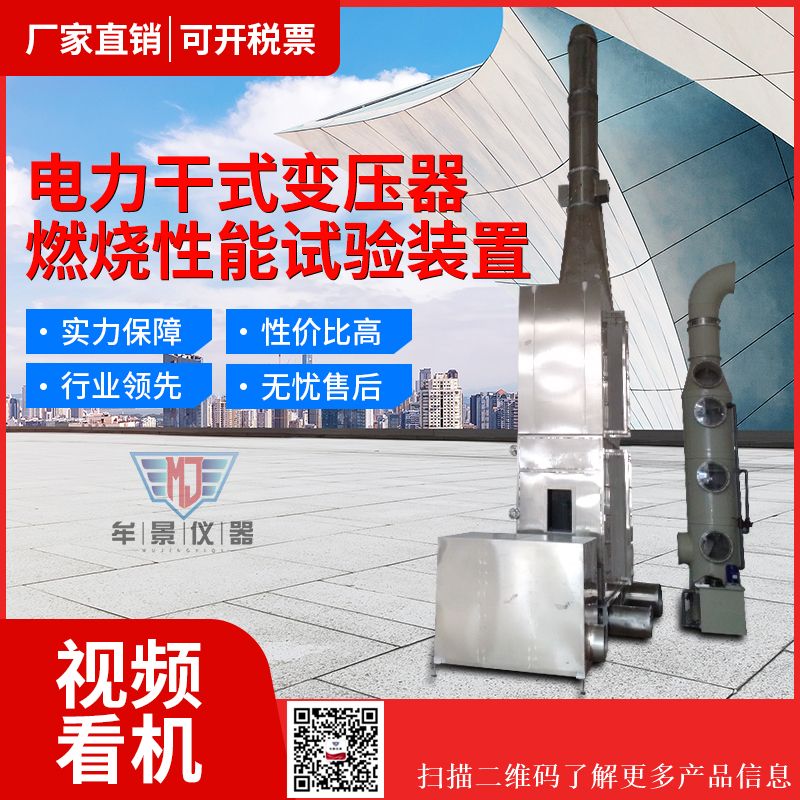

牟景熱銷MU3241電力干式變壓器燃燒性能試驗裝置
- MU3241電力干式變壓器燃燒性能試驗裝置
MU3241電力干式變壓器燃燒性能試驗裝置 用途：
用于F1級干式變壓器，GB 1094.11-2007《干式變壓器》的28.3干式變壓器燃燒性能試驗測量。
參數要求：
A.安裝要求:
1.設備使用面積為長≥3.5m×深≥3.5m×高≥9m,周圍留有適當的維護空間。
B.技術參數要求:
腐蝕性及有害氣體逸出的檢測：鹵化物，硫化物成分及含量的檢測；
進氣溫度：（20±2）℃；
進氣流速：0.210×（1±15%）m3/s；（756 m3/H ；12600L/min）
試驗開始時，試驗箱內部、入口處空氣及試品的溫度均在15℃~30℃之間；
輻射板功率：24kW；
輻射板溫度：（750±5）℃；
試驗時間：（0-120）min（可設定）；
溫度的測量：實時監控整個試驗過程的溫度數據及溫升值，熱電偶精度±0.1℃；
測量段內透光率：（0-100）%；
測量段內透光率精度：3%；
試品稱量范圍：（0-2000）kg；
試品稱量精度：≤±0.5%；
試驗箱采用耐熱鋼板，厚度為1.5mm~2.0mm，加裝耐火觀察窗
腐蝕性及有害氣體逸出的檢測：鹵化物，硫化物成分及含量的檢測；
進氣溫度：（20±2）℃；
進氣流速：0.210×（1±15%）m3/s；（756 m3/H ；12600L/min）
試驗開始時，試驗箱內部、入口處空氣及試品的溫度均在15℃~30℃之間；
輻射板功率：24kW；
輻射板溫度：（750±5）℃；
試驗時間：（0-120）min（可設定）；
溫度的測量：實時監控整個試驗過程的溫度數據及溫升值，熱電偶精度±0.1℃；
測量段內透光率：（0-100）%；
測量段內透光率精度：3%；
試品稱量范圍：（0-2000）kg；
試品稱量精度：≤±0.5%；
試驗箱采用耐熱鋼板，厚度為1.5mm~2.0mm，加裝耐火觀察窗
C.功能要求：
功能滿足GB 1094.11-2007《電力變壓器 第11部分：干式變壓器》的28.3 F1級干式變壓器燃燒性能試驗要求；
試驗前對燃燒試驗箱進行校準，校準結果包括空氣流量、測量段內的溫度、調節閥或抽氣系統的調節量等；
試驗時能夠實時監控整個試驗過程中各參數（包括溫度，透光率，空氣流量等）的情況，試驗前后對試品質量的稱量以及能量的計算等；
腐蝕性及有害氣體逸出的檢測，能夠檢測出氯化氫（HCL）、氰化氫（HCN）、氟化氫（HF）、溴化氫（HBr）、二氧化硫（SO2）、甲醛（HCHO）等氣體及含量；選用的設備部件滿足燃燒性能試驗使用要求。
后臺測試軟件能夠做成一個顯示界面，并能實現權限設置功能、通訊功能、參數設置功能、系統校準功能、數據曲線功能、報表導出功能、保存數據功能、開始停止功能以及系統幫助功能等。在此界面可以進行試驗的操作，數據的處理、試驗報表以及曲線的生成打印。
D.測試記錄要求:
在整個試驗過程中要求記錄（1）酒精燃燒時間和通電加熱時間；（2）各溫度值，從試驗開始起（酒精點燃時開始），每隔1min或更短時間記錄一次；（3）在測量段內傳輸的可見光的連續記錄值（%），（4）每隔1min或更短時間測量的測量段內的空氣流量（m3/s）；并能繪制相應的數據曲線，數據曲線參照圖1（包括溫度時間曲線，透光率時間曲線，空氣流量時間曲線等）；（5）整個燃燒過程。
后臺測試軟件實現溫升計算，計算結果具備判定功能，判定準則見標準28.8要求；
整個試驗測試記錄以WORD文檔形式保存打印。
