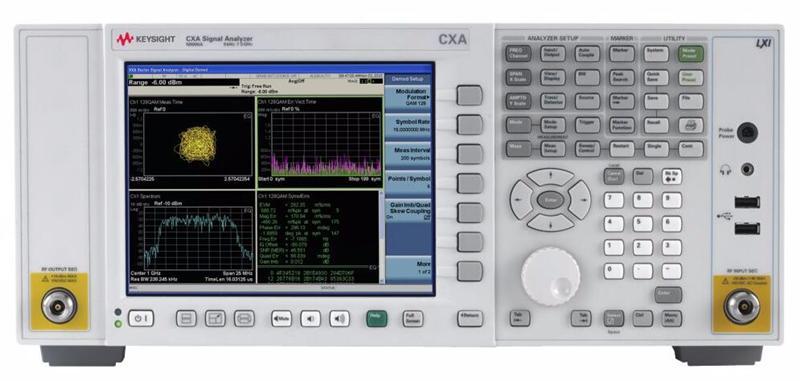

KEYSIGHT N9000A CXA信號分析儀7.5G
- KEYSIGHT N9000A CXA信號分析儀7.5G JIANG
N9000A CXA 信號分析儀 主要特性和功能?
?在信號分析中利用領先的低成本工具洞察信號本質特征
?利用內置的跟蹤發生器選件執行經濟高效的激勵響應測量
?利用 X 系列測量應用軟件添加重要功能，以進行模擬解調、噪聲系數、相位噪聲、矢量信號分析、EMI 預兼容性等測量
?通過實踐操作，更深入了解理論知識，以便進行更深入地分析：與射頻和微波教學實驗中的培訓套件結合使用
N9000A CXA 信號分析儀 技術指標?
頻率 9 kHz 至 26.5 GHz
頻率選件 3, 7.5, 13.6, 26.5 GHz
最大分析帶寬 25 MHz
帶寬選件 10 MHz（標配），25 MHz
最大實時帶寬 無
實時帶寬選件 無
1 GHz 時的 DANL -163 dBm
1 GHz 時，10 kHz 頻偏處的相位噪聲 -102 dBc/Hz
1 GHz 時，30 kHz 頻偏處的相位噪聲 -102 dBc/Hz
1 GHz 時，1 MHz 頻偏處的相位噪聲 -121 dBc/Hz
總體幅度精度 ±0.5 dB
三階截獲（TOI），1 GHz 時 +17 dBm
1 GHz 時的最大三階動態范圍 111 dB
應用——通用 ?模擬解調
?EMI 預先一致性
?靈活的數字調制分析
?噪聲系數
?相位噪聲
?脈沖
?SCPI 代碼兼容性
?激勵響應
?MATLAB
應用——蜂窩 ?TD-SCDMA（包括 HSDPA/HSUPA/8PSK）
?1xEV-DO
?GSM/EDGE/EDGE Evolution
?LTE/LTE-Advanced
?W-CDMA/HSPA/HSPA+
?cdma2000
?cdmaOne
應用——無線連通性 WLAN (802.11a/b/g/p/j/n/ah)
應用——數字視頻 ?數字有線電視
?CMMB
?DVB-T/H
?DVMB
?ISDB-T/Tmm
性能水平 ◆◆◇◇◇◇
標準衰減器衰減范圍 50 dB
標準衰減器步進 10 dB
100% 截獲概率的最短信號持續時間 無
信掩比 > 60 dB 時的可檢測信號持續時間 無
無雜散動態范圍 無
多域帶寬 無
顯示視圖 無
觸發 無
使用頻率模板觸發的應用軟件 無
2 GHz 時的 DANL，不配備前置放大器 -147 dBc/Hz
可用應用 是
臺式 是
