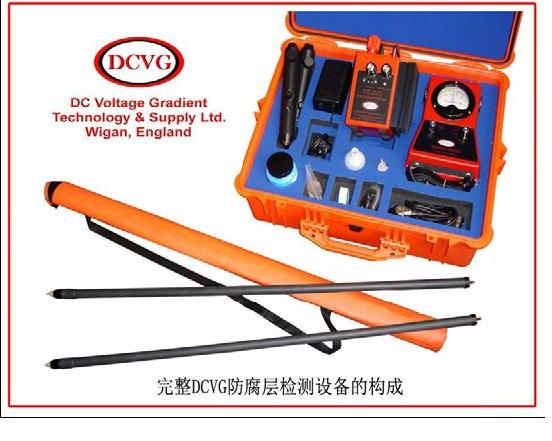

直流電壓梯度檢測儀

張威：18333614539

英國DCVG直流電壓梯度檢測儀的技術原理

在被檢測管線上施加直流電源時（與管道上施加陰極保護類似），電流可以通過有抵抗力的土壤到達有防腐層破損的金屬管道處，就會產生電壓梯度。一般來說，破損越大，電流和電壓梯度也會越大，以此來確定破損的尺寸、嚴重程度、形狀、腐蝕原因等。

·  儀器輕便、操作簡單, 利用管道已有的陰極保護或臨時陰極保護便可實施檢測；

·  可以確定大直徑管道中防腐層破損在管道環向的大概位置，并確定防腐層破損的大概形狀；

·  能夠確定防腐層缺陷的嚴重程度和受保護程度；

· 可以檢測各種材料防腐層的管道檢測，例如瀝青防腐、3層PE防腐等；

·  可以應用在任何電解液中，例如：土壤、河水、海水、冰/雪等；

·  能夠檢測復雜管網，例如：城市管網、工廠和儲油庫等；

· 可以鑒定埋地管道沿線的陰極保護系統程度，確定陰極保護系統的有效距離；

·  采用通斷的直流信號，不會由于交流信號產生的感應信號而發生誤檢、誤判；

·  現場判定防腐層破損點的腐蝕活性，為防腐層維修方案提供準確的數據支持。

英國DCVG直流電壓梯度檢測儀的技術參數

埋地管道外壁腐蝕ECDA評估系統所使用的設備及技術

1、DCVG直流電壓梯度檢測儀

DCVG直流電壓梯度檢測儀可對埋地鋼制管道防腐層進行非開挖測試，在地面上就可以實時確定防腐層破損點的位置，評估破損點的嚴重程度和級別；能夠快速確定防腐層破損點的腐蝕活性及制定維護計劃。

技術原理在被檢測管線上施加直流電源時（與管道上施加陰極保護類似），電流可以通過有抵抗力的土壤到達有防腐層破損的金屬管道處，就會產生電壓梯度。一般來說，破損越大，電流和電壓梯度也會越大，以此來確定破損的尺寸、嚴重程度、形狀、腐蝕原因等。

2、CIPS密間隔管地電位檢測儀

CIPS密間隔管地電位檢測儀可對埋地管道非開挖測試，在地面上直接獲得管線上每一點的真實保護電位（斷電電位）和位置信息，評價埋地管道陰極保護效果的有效性和雜散電流的大概位置。與DCVG直流電壓梯度檢測儀匹配使用，可評估埋地管道防腐層和陰極保護效果的綜合結果。

技術原理CIPS密間隔管地電位檢測儀在GPS同步衛星的模式下，使用連接在測試樁上的漆包線沿著管線方向，測量并記錄被檢測埋地管道的通電電位、斷電電位和GPS信息，以此評估整條管道陰極保護效果的有效性。斷電電位是陰極保護的真實保護電位，是消除土壤IR降的有效電位，根據標準斷電電位應處于-0.85—-1.25V之間。

3、PCMx管道防腐層檢測儀

PCMx管道防腐層檢測儀對埋地管道進行預防性維護，延長埋地管道的使用壽命，并在早期發現侵蝕。PCM +管道防腐層檢測系統包括一個便攜式發射機及手持式接收機：發射機和CPS站點連接，可以向管道施加一個近直流信號；接收機可以在30公里（19英里）的范圍內定位這種特殊信號來識別管道的位置和深度。

4、DL-1雜散電流檢測儀

DL-1雜散電流檢測儀是由美國TR公司研發，具有4個獨立測量通道，可同時測量管地直流電位、地電位梯度、管地交流電位、管道與排流地床之間直流電流、管道與排流地床之間交流電流等管道雜散電流信息。DL-1雜散電流檢測儀抗干擾能力強（每個通道的阻抗高達200兆歐姆），每個通道每秒可采集數據1000個，可連續采集24小時，可捕捉管道運行中的任何異常信號。
