美國T&R公司絕緣接頭測試儀RFIT
張威：18333614539
美國Tinker & Rasor公司（簡稱美國T&R公司）制造的RF-IT絕緣子測試儀可快速確定絕緣子、絕緣接頭、絕緣法蘭的絕緣性能，該設備采用RF原理（射頻波原理），以比的方式進行顯示。GB/T21246《埋地鋼制管道陰極保護參數測量》明確要求測量“絕緣接頭（法蘭）絕緣性能”，RF-IT絕緣子測試儀和CE-IT地下型絕緣法蘭測試儀是快速的、且準確的測量。
國外文獻指出“沒有絕緣就沒有陰保”，可見絕緣在陰保系統中的關鍵作用。在役絕緣接頭（法蘭）及組件常用的測試有：電位法、PCM漏電法、絕緣接頭測試儀法和通斷電位法。絕緣有效性測試應注意以下幾點。
（1）查看管道工藝及走向，明確已設置絕緣位置和應設置絕緣位置，包括進出站絕緣接頭（法蘭）處、站內管道去下游用戶管道處、去放空區管道處、過站（或閥室）各類閥組儀表接地與干線管道之間。
（2）明確每處絕緣接頭（法蘭）或組件兩端陰極保護設置情況（有無設置陰保或陰保所處區間位置）。
（3）地上型絕緣接頭采用RF-IT絕緣接頭測試儀進行測試，輔以電位法和通斷電位法進行共同驗證。
（4）通斷電位法應通斷輸出電流較大、通斷較為明顯的一側，同時觀察另一側電位變化情況。
（5）在外側通斷電位差值大于100 mV時，說明該絕緣位置有漏電現象，應及時分析并排查故障原因。
（6）地下型絕緣接頭（法蘭）采用CE-IT絕緣接頭測試儀進行測試。
美國T&R公司絕緣接頭測試儀RFIT的簡介

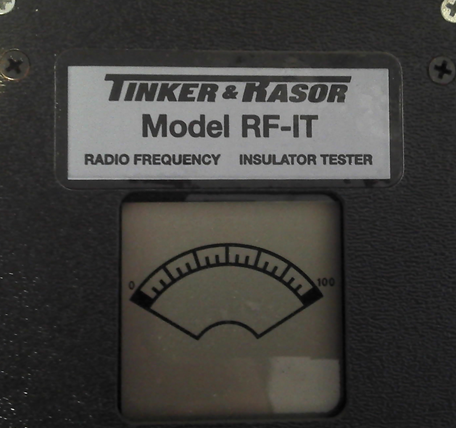

RF-IT地上管線絕緣接頭測試儀是由美國TR公司研發，用于快速測試絕緣法蘭、絕緣接頭的絕緣性能。RF-IT是一款用于測試地上管線絕緣體性能的高靈敏度儀表，而且還可以用于測試法蘭螺栓是否短路。使用RF-IT地上管線絕緣接頭測試儀能夠確定失效點的準確位置，并且儀器可以發出一種可以聽得見的“嗶嗶”聲。當靠近失效點時，設備的“嗶嗶”聲會變得更快，與此同時，LCD屏上的滑尺會從左向右移動。RF-IT地上管線絕緣接頭測試儀已經應用于國內外絕緣法蘭和絕緣接頭有效性測試，成為埋地管道ECDA有效性評估的設備之一。RF-IT地上管線絕緣接頭測試儀和CE-IT埋地管道絕緣法蘭測試儀配套使用，可以解決所有法蘭、接頭的絕緣性能測試。
美國T&R公司絕緣接頭測試儀RFIT（RF/IT絕緣接頭測試儀）的功能特征
· 快速檢測管道上各種絕緣接頭或絕緣法蘭的絕緣性能是否失效；
· 快速檢測法蘭螺栓的短路；
· 內置帶通濾波，可避免陰保電流和其它交直流的干擾；
· 具備自動關機功能，無操作后10分鐘自動關機；
· 直觀顯示，以數方式顯示絕緣體的有效性；
· 已經進行工廠標定，現場無需任何調整和設置。
