CIPS密間隔管地電位檢測儀

管道陰極保護檢測儀CIPS

張威：18333614539

英國DCVG公司研發的CIPS密間隔管地電位檢測儀就是用于測定陰極保護的效果，間接反映防腐層狀況的評估系統。CIPS是Close-interval potential survey的首字母，即密間隔電位測量的英文縮寫，CIPS密間隔管地電位檢測儀和DCVG直流電壓梯度檢測儀是鋼質埋地管道外壁腐蝕直接評價ECDA（External Corrosion DireClose-interval potential surveyct Assessment）的重要儀器。

Quantum版數據記錄器（Quantum Plus Data Logger）所使用的特殊顯示屏可顯示斷續周期，使用戶得以持續觀察檢測情況與系統所記錄的數據。通過正確設置T形電壓取樣指示符，即可避免產生陽極與陰極“峰值錯誤”。Quantum數據記錄器可通過兩種方式來決定記錄電位的時機，從而避免“峰值錯誤”的產生，并可適用于絕大多數檢測條件。

版Quantum密間隔電位測量設備（CIPS Quantum Plus Equipment）使用的部件中，很多都與DCVG的模擬式直流電壓梯度檢測設備（Analogue DC Voltage Gradient Equipment）所使用的相同，二者可互相兼容，從而大幅降低了購買檢測所需可更換備件的成本。本產品設計精細，擁有多種性功能，操作極為便利。例如，設備配有大型繞線盤，足足可纏繞5千米的“一次性”電纜；也就是說，只有在檢測環境極為惡劣、所需電纜長度超過5千米時，才需更換繞線盤。此外，本品參比電極長度為一米，易于維護、，在地形復雜的區域也可使用。 產品還配有詳細的使用說明，將逐步介紹進行密間隔電位測量（CIPS）調查、正確采集定位數據以及量化管道陰極保護效果。此外，我們還提供技術說明書，教用戶同時采用密間隔電位測量法（CIPS）與直流電壓梯度法（DCVG）來進行檢測，以及將這兩種與金屬損失線路檢查法配合使用。

• 直流電壓梯度測量（DCVG）讀數中的密間隔電位測量（CIPS）中心讀數可從常規CIPS數據中單獨提取出來。

• 系統與GPS天線連接之后，將每隔5秒記錄一次測量日期、時間以及GPS定位情況，方便對測量者的工作展開監控。

• 斷續器與Quantum系統每隔5秒檢查并調整一次同步情況，因此其同步誤差小于1毫秒。系統將嚴格監控同步情況，因此用戶可免除這方面的擔憂。

• Quantum CIPS設備可以與模擬式DCVG測量儀共用一般部件，從而大幅降低購買測量備件所需成本。

• Quantum數據記錄器存儲器中已存有多個管道通行項目（如測試樁、籬笆等），檢測過程中收集的信息可單獨記錄在其中；用戶還可使用字母數字鍵盤在第8個項目中輸入數據。

• Quantum數據記錄器與斷續器可使用110/220伏降壓交流充電設備充電，其輸出電壓為19V。每一設備均配有內置式整流器，適用于通用充電設備。

• Quantum數據記錄器充一次電后可連續使用幾天；斷續器續航時間則為36小時。本品提供的外置式電池組電纜可延長斷續器的運行時間。此外，用戶也可通過充電來保證斷續器持續運行。背架處另有一塊電池供Quantum衛星天線使用；若不背背架，則由Quantum設備內置電池向天線提供電力。在后一種情況下，設備續航時間將縮短至8小時左右。

CIPS密間隔管地電位檢測儀的重要性

鋼制埋地管道的防腐層在生產、運輸、安裝、地應力、環境等影響下，難免有破損情況發生；一旦發生局部破損或剝離，就必須保證陰極保護（CP）電流的暢通來達到防護效果；隨著防腐層性能的降低，陰極保護的作用會逐漸增加，否則管道本體將迅速腐蝕破壞。所以，擁有一款性能的陰極保護電流評估系統是管網運行單位和檢測單位工具。英國DCVG公司研發的CIPS密間隔管地電位檢測儀就是用于測定陰極保護的效果，間接反映防腐層狀況的評估系統。CIPS密間隔管地電位檢測儀和DCVG直流電壓梯度檢測儀是鋼質埋地管道外壁腐蝕直接評價ECDA（External Corrosion Direct Assessment）的重要儀器。

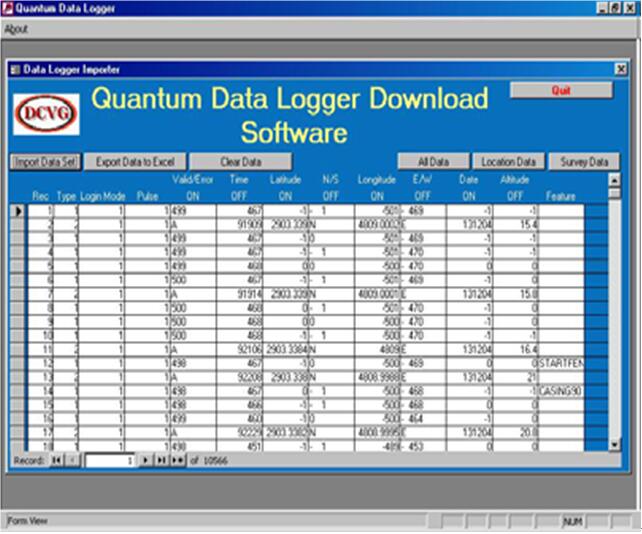

管道陰極保護檢測儀CIPS的Quantum數據記錄儀特征

·  Quantum是的CIPS數據記錄儀，其重大約2.8磅（1.25公斤)；

·  儀器堅固，操作簡單適合現場人員的使用。進行檢測時，只需要把電極和導線設置好，打開CIPS，然后沿著管線行走即可，數據會自動記錄下來，Quantum的設置程序很簡單；

·  屏幕可以顯示數據記錄儀監測到的脈沖的形狀，可以看到陰極和陽極的波峰、AC干擾、以及斷流器的開/關引起的小脈沖；

·  屏幕上還可以顯示ON/OFF電壓、GPS的狀態、已經使用的內存、儀器的操作狀態和衛星的狀態；

·  Quantum數據記錄儀有四個通道，可以同時記錄不同的四項。

·  Quantum的內存有32MB，可以記錄62,500行的數據，可以使用CIPS沿著70km的管線以1.2m/秒的速度進行檢測或連續工作21小時;

·  Quantum在存儲方面有7種常見的特色，只需要按一個按鈕就可以把數據記錄下來，按鍵8能幫助你設置自己的特色。

·  Quantum還可以以DCVG檢測的脈沖頻率記錄CIPS數據；

·  Quantum有自己的GPS天線，能夠每5秒鐘記錄計算距離的GPS坐標，檢測的日期；

CIPS密間隔管地電位檢測儀的技術參數

CIPS密間隔管地電位檢測儀的衛星同步斷流器

應用于DCVG直流電壓梯度檢測系統/CIPS密間隔管地電位檢測儀檢測的衛星同步斷流器，有5種不同的ON/OFF轉換次序：

　　　　A) 直接的DCVG或組合的DCVG/CIPS 0.45秒 ON, 0.8 秒 OFF (1.25 秒)；

　　　　B) DCVG (反向) 0.8 秒 ON，0.45 秒 OFF (1.25 秒)；

　　　　C) DCVG (反向) 1.6 秒 ON，0.9 秒 OFF (2.5 秒)；

　　　　D) 常規的CIPS 3 秒 ON，2 秒 OFF (5 秒)；

　　　　E) 常規的CIPS 4 秒 ON，1 秒 OFF (5 秒)；

CIPS密間隔管地電位檢測儀的同步衛星天線

為了擴大DCVG的日常檢測范圍及進行CIPS（或在一次檢測中綜合使用兩種技術），要求多功能斷流器打開或關閉陰極保護是同步的。同樣要求CIPS數據記錄儀與斷流器二者也是同步的。

英國DCVG公司開發了這樣一種技術：斷流器和CIPS數據記錄儀具有單獨的衛星天線，通過NAVSTAR衛星系統發出的脈沖代碼實現同步。斷流器或數據記錄儀內部的電腦對特定的GPS時間信號進行識別，安裝到整流器中之后，在一天中的不同時刻、距離幾千米的不同位置，都能夠識別同一個時間從而確定on/off的次序。每5秒鐘進行一次重新同步的操作，不斷地矯正時間次序和消除時間的漂移，更重要的是能夠記錄下時間和GPS坐標，以便于以后的分析（以前的晶體控制斷流器常見的問題就是在一天中會發生明顯的時間飄逸）。

CIPS密間隔管地電位檢測儀的主要功能

· 可以得到管道實際保護電位（消除IR降后的保護電位）；

· 獲得管線上每一點的保護電位，評價管道陰極保護效果；

· 生成管道距離－電位曲線，分析管道陰極保護薄弱位置，為管道陰極保護系統處理方案提供數據支持；

· 分析管道雜散電流干擾大小、位置等特征。
