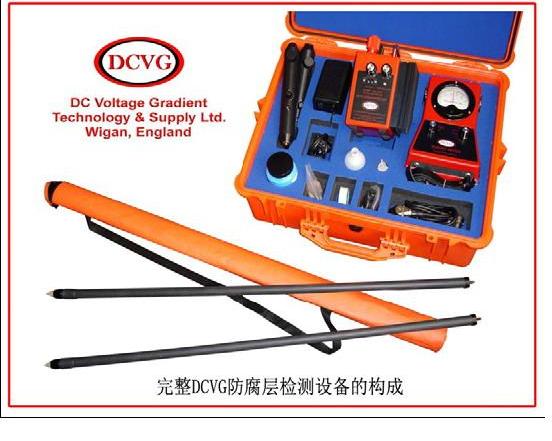

DCVG直流電壓梯度檢測系統

DCVG是Direct-current voltage gradient的首字母縮寫，即直流電壓梯度的縮寫。DCVG即是英國DCVG公司的簡稱，也是DCVG直流電壓梯度檢測儀的型號，因?yàn)橛?guó)DCVG公司就是DCVG直流電壓梯度檢測儀的始創者。DCVG公司除了制造DCVG直流電壓梯度檢測儀，還制造CIPS密間隔管地電位檢測儀，因?yàn)镈CVG/CIPS配合使用，可以對埋地管道進行系統的，實現ECDA的絕大多數功能。 如今用于管道陰極保護系統（Cathodic Protection system）有效性的只有兩種：密間隔電位檢測法（CIPS）與直流電壓梯度檢測法（DCVG）。

直流電壓梯度檢測法DCVG的重要性

目前鋼制埋地管道的腐蝕防護一般都采用了雙重措施，即外防腐層和陰極保護，外防腐層對抑制管道腐蝕起到約95%的防護作用(埋地管道的防腐層成為首要的腐蝕防護機制，但是所有的防腐層都可能發生破損缺陷)。DCVG直流電壓梯度檢測系統是一種研究和檢測技術，能夠?qū)Ψ栏瘜雍完帢O保護具有的應用，并為腐蝕控制提供有價值的信息。CIPS密間隔管地電位檢測儀和DCVG直流電壓梯度檢測儀是鋼質埋地管道外壁腐蝕直接評價ECDA（External Corrosion Direct Assessment）的重要儀器。

直流電壓梯度檢測法DCVG的檢測原理

當在被檢測管線上施加DC（直流電源）時（與管道上施加陰極保護上類似），電流可以通過有抵抗力的土壤到達有防腐層破損的金屬管道處，電壓梯度就會顯示出變化；電流越大，距離防腐層破損的區域越近，電壓梯度越來、越集中。一般來說，破損越大，電流越大，電壓梯度也越大。

直流電壓梯度法使用一個靈敏的毫伏表來顯示兩個Cu/CuSo4電極之間的差異，這兩個電極插在同一地平面上。當這兩個電極以間隔1-2米放置，其中一個電極將比另一個電極更具有活性，這樣就可以確定引起電壓梯度的梯度數值和電流的大小。為了更好解釋和區分監測的其它直流源（例如長管線電極、其它的陰極保護系統等），在直流電壓梯度技術中，施加到管線上的是非對稱的直流信號，以0.45秒開、0.8秒關的速率循環開關。可以把直流電信號加在陰極保護系統的頂部或管道陰極保護變壓整流器上（T/R），可以通過插入到變壓整流器陰的斷續器來控制直流電信號的開關。可以使用電池、便攜式直流發生器、臨時的地床把直流電信號加在測試柱上
