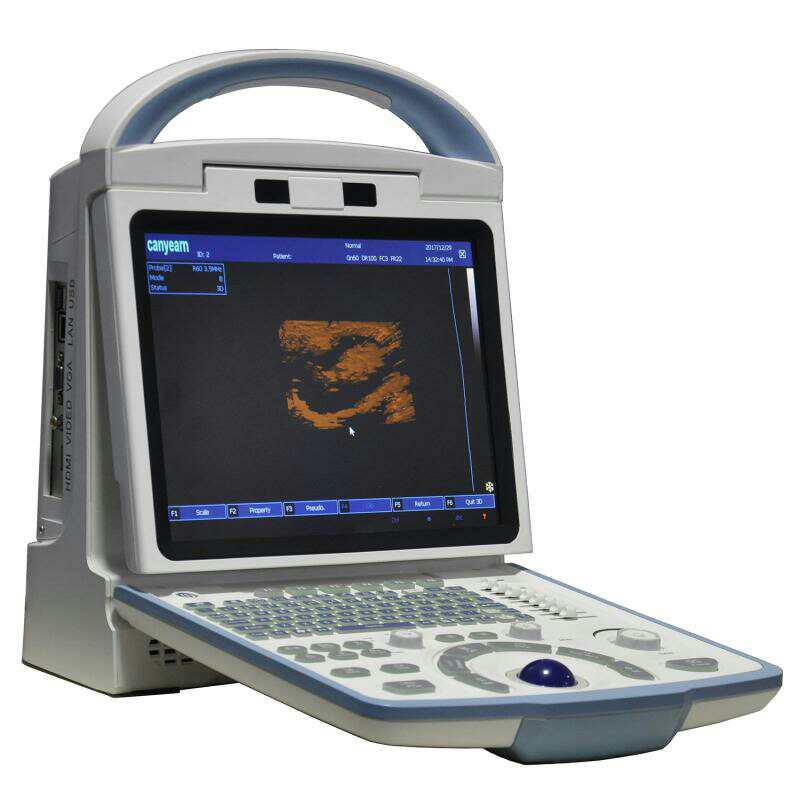

便攜式彩超 JH-950 體檢
- 用 途：
- 全身應用型，包括腹部，產科，婦科，血管，小器官，心臟，泌尿，直腸，陰道，胎兒等部位的診 斷。
- 一、系統概述
1.1 應用范圍
全身應用型，包括腹部，產科，婦科，血管，小器官，心臟，泌尿，直腸，陰道，胎兒等部位的診
斷。
1.2 主機尺寸與重量
寬 400mm * 高 394mm * 厚 172mm
1.3 主機重量
裸機≤7.5kg
1.4 電源
220V（±10%）
50Hz/60Hz
最大功率 200VA
1.5 掃描方式
5 段變頻
電子凸陣、電子線陣、相控陣2
1.6 操作和顯示模式
B 模式、M 模式、B/M 模式、CFM、CDE、CCD、PW、雙幅顯示、4B、解剖 M 超
4D 實時三維成像（選配））
1.7 探頭類型
標配：電子凸陣探頭、電子線陣探頭
選配：電子微凸探頭、相控陣探頭、三維容積探頭、腔內探頭
1.8 監視器
15 英寸逐行掃描高分辨率彩色醫用顯示器
二、 探頭參數
2.1 電子凸陣探頭 C3501 （標配）
?
標稱頻率：3.5MHz
?
5 段變頻：2.0、3.0、3.5、4.5、6.0MHz；
?
陣元數：128
?
半徑：50mm
?
掃描角度：70°，角度三級可調（35°~70°）
?
最大掃描深度：360mm
?
盲區：3mm
2.2 電子線陣 L7501（標配）
?
標稱頻率：7.5MHz
?
5 段變頻：5.0、6.5、7.5、8.5、10.0MHz
?
陣元數：128
?
寬度：40mm
?
最大深度：80mm
?
盲區：3mm
2.3 高頻電子線陣 L7501STA（選配）
?
標稱頻率：8.5MHz
?
頻率范圍：6.0、7.5 8.5、10、12.0MHz
?
陣元數：128
?
寬度：40mm
?
最大深度：80mm
?
盲區：3mm
2.4 寬視野電子線陣 L7501S（選配）
?
標稱頻率：7.5MHz
?
5 段變頻：5.0、6.5、7.5、8.5、10.0MHz
?
陣元數：128
?
寬度：50mm3
?
最大深度：80mm
?
盲區：3mm
2.5 腔內探頭 E6501（選配）
?
標稱頻率：6.5MHz
?
頻率范圍：4.0、5.0, 6.5、7.5、9.0MHz
?
陣元數：128
?
半徑：10mm
?
掃描角度：187°，角度三級可調
?
最大深度：110mm
?
盲區：3mm
2.6 相控陣 P2501（選配）
?
標稱頻率：2.5MHz
?
頻率范圍：1.0、2、2.5、3.5、5.0MHz
?
陣元數：64
?
掃描角度：90°，角度三級可調（10°~90°）
?
最大深度：250mm
?
盲區：3mm
2.7 電子微凸（選配）
?
標稱頻率：3.5MHz
?
頻率范圍：2.0、3.0、3.5、4.5、6 MHz
?
陣元數：128
?
掃描角度：112°
?
最大深度：250mm
?
盲區：3mm
三、 掃描參數
3.1 數字掃描技術
?
實時 CDF/CDA
?
大孔徑技術（WAT）
?
變頻技術
?
高精度數字波束形成器
?
動態頻率融合成像技術
?
連續動態聚焦
?
組織諧波成像技術
?
超寬頻成像技術
?
自適應多普勒成像技術4
?
動態可變孔徑
?
動態聲束變跡
?
動態濾波
?
發射聲束聚焦 8 段
?
其他
3.2 B、B/B、4B 模式二維圖像掃描參數
?
增益 0～100dB，步長 1dB
?
動態范圍：40~160 dB，7 級可視可調
?
幀平均：6 級可視可調
?
線平均：3 級可視可調
?
變角度：3 種可視可調
?
線密度：3 級可視可調
?
聲功率：高、中、低，三級可視可調
?
最高幀頻：取決于角度/深度/掃查線密度等,不同探頭典型情況下：CFM 18CM 256LINE，ROI
100%，8FPS
?
全景放大：僅在 B 模式下有效
3.3 B/M、M 模式掃描參數
?
增益 0～100dB，步長 1dB
?
動態范圍：最大級別 160，7 級
?
幀平均：6 級
?
線平均：3 級
?
聲功率：3 級
?
掃描速度：3 種
3.4 CFM/PW 模式掃描參數
?
壁濾波：5 級---20
?
Steer 角度：0、+15、-20
?
余輝：10 級
?
噪聲抑制：7 級
3.5 CDE 模式掃描參數
?
壁濾波：5 級
?
余輝：10 級
?
噪聲抑制：7 級5
五、圖像參數及圖像處理
5.1 圖像顯示
?
256 級灰階顯示、偽彩色（B）、血流速度圖、能量圖、方向能量圖、PW 頻譜圖
?
圖像翻轉：左右翻轉、上下翻轉
?
圖像旋轉：90°旋轉
?
圖像深度：3～24cm（取決于不同的探頭）
?
發射焦點深度：邏輯-240 級（1～240mm，每 1mm 增 1 級）物理-64 級（取決于不同的探
頭）通過焦點的調節控制的區域級數為最大 8 段
?
接收焦點：連續動態接收聚焦（CDF）、連續動態接收孔徑（CDA）,變跡
?
可調節的動態范圍：40～160dB（7 級），步長 20db
?
圖像自動優化技術？
?
全景放大功能；
?
TGC 曲線動態顯示
?
可調節 M 模式掃描速度 3
?
黑白翻轉、彩色翻轉
?
變角度 3-8
?
動態灰階直方圖
?
視頻輸出格式：PAL 制式輸出
5.2 二維圖像信號處理
?
增益
?
TGC
?
灰度值
?
聲功率輸出設置
?
灰階范圍控制
?
動態范圍
?
發射焦點位置
?
邊緣增強處理
?
幀平均：6 級
?
線平均：3 級
?
線密度：3 級
?
伽馬校正：0～30 級
?
對比度：0～100 級
?
亮度：0～100 級6
?
組織諧波（共 6 組）
5.3 彩色/多普勒信號處理
?
壁濾波
?
余輝
?
噪聲抑制
?
多普勒增益
?
PRF（脈沖重復頻率）
?
Steer（角度校正）
?
Gate（取樣容積）1-20
六、系統主界面顯示信息
6.1基本信息
?
醫院名稱：最長 50 個字
?
患者 ID：最長 30 個字
?
患者姓名：最長 50 個字
?
日期顯示：格式為“年.月.日”
?
時間顯示：格式為 24 小時制
?
顯示模式：B 模式、B/M 模式、M 模式、CFM 模式、CDE 模式、CCD 模式、PW 模式、雙
幅
?
應用模式：腹部模式、婦科模式、產科模式、心臟模式、泌尿科模式、血管模式、小器官模
式等。
6.2 圖像掃描信息
?
探頭掃描方向
?
超聲圖像
?
探頭型號及該探頭所在的探頭插槽位置
?
工作頻率
?
幀頻
?
增益
?
TGC 曲線（自動隱藏）
?
掃查深度
?
刻度標尺
?
焦點位置7
?
B/M 模式、M 模式下顯示“M 速度數值”
?
B/M 模式、M 模式下顯示“掃查時間”
?
凍結時顯示“電影回放最大幀數”
6.3 彩色/多普勒圖像掃描信息
?
PRF
?
D 增益
?
速度標尺
6.4 圖像參數信息顯示
?
頻率 CFM PW
?
深度
?
幀頻
?
增益
?
D 增益
?
PRF
?
Ti mi
6.5 其他信息顯示
?
灰度條
?
速度標尺
?
測量參數及結果 胎兒多個測量結果對比
?
文本標記
?
箭頭標記
?
體位標記
?
穿刺引導線
?
穿刺引導線角度
七、系統預設功能
?
設置醫院名稱
?
設置日期、時間
?
設置界面語言：簡體中文和英文
?
日期：“年-月-日”格式顯示
?
時間：24 小時制8
?
屏幕保護程序
?
最大錄像回放幀數：256 幀
?
自動增益控制
?
打印機設置
?
設置自動凍結時間
?
設置按鍵音
?
設置腳踏開關功能
?
設置圖像保存格式
?
10 種應用模式的檢查參數設置（7 種以檢查部位命名的應用模式和 3 種自定義應用模式）
?
可快捷調用的文本標記自定義設置：10 組
?
可調用出廠預設設置
?
胎齡表設置：包含 26 組測量部位，每組測量部位對應多個胎齡表、多個胎兒生長表、4 組用
戶自定義胎領表 4 組用戶自定義胎兒生長表。
?
系統升級：支持從 USB 存儲器、DVD-ROM、網絡等升級
?
維護工具
八、測量與計算
8.1 基本測量與計算
?
距離
?
周長：軌跡/橢圓/矩形
?
面積：軌跡/橢圓/矩形
?
體積：橢球
?
比率：距離/周長/面積
?
狹窄率：距離/周長/面積
?
角度
8.2 產科測量與計算
?
胎齡估算（GA）
?
預產期估算（EDD）
?
胎重估算（FW）
?
羊水深度指數（AFI）
?
產科測量報告
?
胎兒生理參數評分報告9
?
生長曲線
8.3 婦科測量與計算
?
婦科測量：子宮、子宮頸、子宮內膜、左右卵巢及左右卵泡
?
婦科測量報告
8.4 心臟測量與計算
?
左心室測量：長軸、長軸壁厚、短軸、心尖，以及二尖瓣、主動脈瓣、三尖瓣、肺動脈瓣
?
左心室功能：射血：Pombo 法、Teichholz 法、Gibson 法、單平面橢圓法、雙平面橢圓法、
Bullet 法、改進的 Simpson ？
?
壁厚評估：Pombo 法、Teichholz 法、Gibson 法
?
體表面積計算（BSA）
?
心臟測量報告
8.5 泌尿科測量與計算
?
泌尿科測量：前列腺容積、移行區容積、膀胱容積、殘余尿量
?
泌尿科測量報告
8.6 其它測量與計算
?
斷面測量
?
髖關節測量
?
其它測量報告
8.7 多普勒測量
?
多普勒自動測量/？trac
?
心率
?
速度
?
阻力指數
?
搏動指數
?
最低速度 2mm/s，最高速度 8M/s10
九、標記
?
文本標記，注釋
?
體位標記：大于 95 種
?
箭頭標記：方向可調
十、患者信息管理系統
?
新建患者信息
?
內置工作站：提供專家詞庫、提供報告模板、報告編輯、報告打印
?
瀏覽、搜索患者信息
?
錄像回放
?
患者信息管理：修改、刪除、存儲至光盤、存儲至 USB 存儲器，備份
?
DICOM3.0
?
PACS 工具：支持從 USB 存儲器導入、導出患者圖像錄像。
十一、配置說明
8.1 標準配置
?
上述全部指標和功能為標準配置。
8.2 可選配置
?
實時網絡傳輸
?
寬景成像
?
梯形成像
?
三同步
?
4D，3D
?
激光打印機
?
數字視頻打印機
?
彩色視頻打印機
?
凈化數字穩壓器
?
穿刺架
PROBE LIST P101，M201
