- 產品特點：
● 兼容RS-485 TIA/EIA標準
● 支持波特率300到115200BPS
● 通信波特率自動調節
● 數據收發自動調節
● 透明傳輸，不改變通訊協議
● 寬范圍工作電源8-32VDC
● RS-485與RS-485之間3000V隔離
典型應用：
● 串口信號遠傳
● 用于現場設備通信
● 智能樓宇控制、安防工程等應用系統
● 工業自動化控制系統
● 工業現場信號隔離及長線傳輸
● 設備運行監測與控制
● 傳感器信號的轉換和傳輸
● 工業現場數據的獲取與轉換
● RS485信號轉換
產品概述：

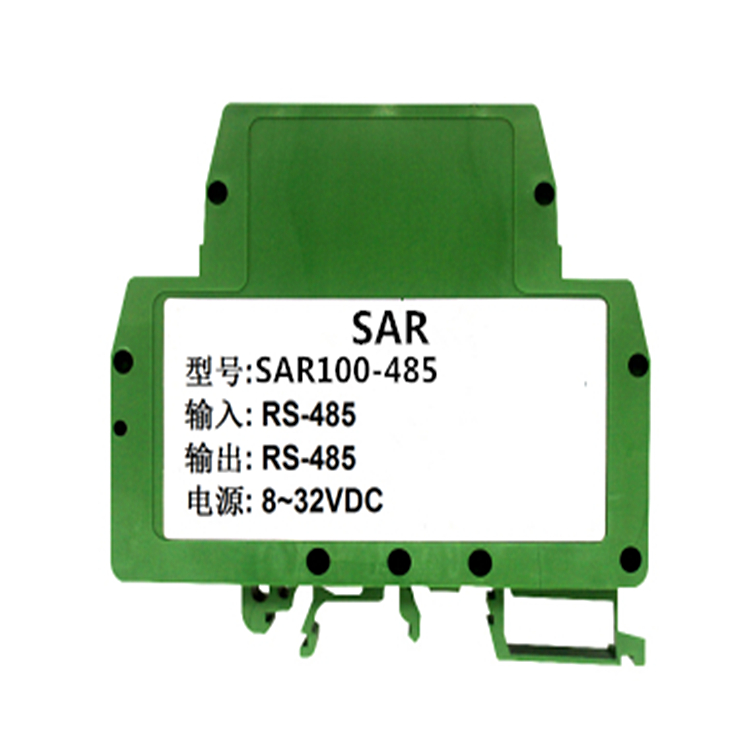

SAR100是一款工業級RS-485隔離中繼器放大器。產品兼容RS485行業標準。用于對RS485差分通信信號的通信距離延長與通信隔離，數據實現透明傳輸，通訊穩定可靠，適合工業等要求比較高的場合。
SAR100系列產品包括電源調理，RS485輸入接口通信與RS485輸出接口通信。寬范圍供電8-32VDC，電源、RS485輸入接口與RS485輸出接口三端隔離，輸入與輸出接口3000V隔離，電源有防反接保護功能。RS485通訊接口高抗干擾設計，±15KV ESD保護。產品按工業級標準設計，工作溫度范圍- 45℃～+85℃。
產品型號：
SAR100 – 485
通訊接口
485：為RS-485接口
SAR100通用參數：
(typical @ +25℃，Vs為24VDC)
傳輸距離： RS485?－?1000米（1200BPS）
通 訊： RS-485信號隔離、放大、透明傳輸
波特率： 300、600、1200、2400、4800、9600、19200、38400、57600、115200bps自適應
工作方式： 異步半雙工
驅動能力： 每個模塊最多支持255個RS485設備
工作電源： +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路
功率消耗： 小于1W
工作溫度： - 45 ~ +80℃
工作濕度： 10 ~ 90% (無凝露)
存儲溫度： - 45 ~ +80℃
存儲濕度： 10 ~ 95% (無凝露)
隔離耐壓： 輸入，輸出，電源之間3000VDC三隔離?
接口保護： RS-485接口15KV ESD保護，并有防雷防浪涌等功能。
外形尺寸： 79 mm x 69.5mm x 25mm
