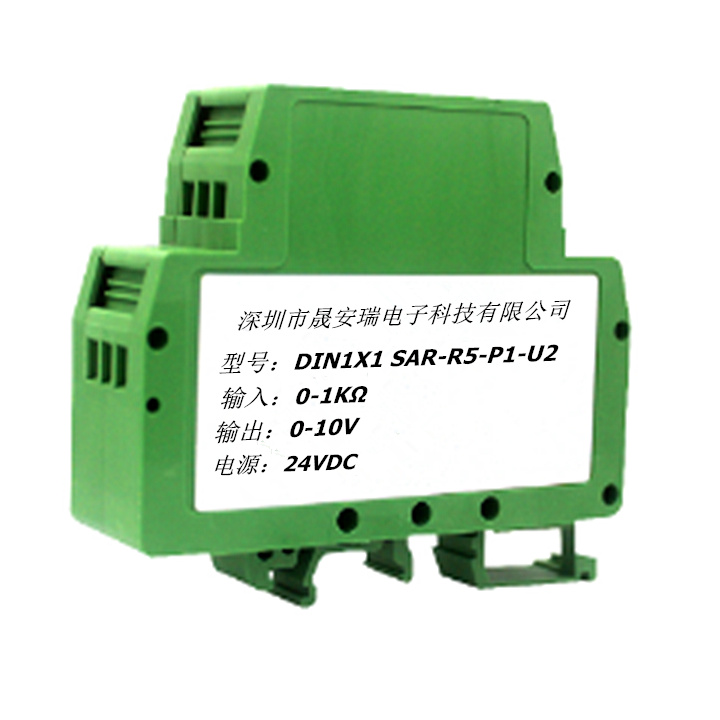

0-1KΩ/0-5KΩ轉1-5V/4-20mA信號隔離變送器
- 主要特性:
⑴輸 入：輸入電位器或電阻信號：0-50Ω/0-100Ω/0-200Ω/0-500Ω/0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ
⑵輸出電流電壓信號：0-5V/0-10V/1-5V/0-±5V/0-±10V或輸出標準電流信號：0-10mA/0-20mA/4-20mA
⑶輔助電源：5V、9V、12V、15V或24V直流單電源供電
⑷工業級溫度范圍: - 45 ~ + 85 ℃
⑸精度等級：0.1，0.2級
⑹隔離耐壓：2500VDC(1mA,60S)，輸入/輸出/電源 三隔離
⑺安裝方式：DIN35導軌安裝
⑻外形尺寸：79x69.5x25mm
典型應用:
⑴位移測量，角度測量
⑵電位計，電子尺信號的隔離變送
⑶電阻阻值的測量變送
概述:
?? 電子尺信號變送器產品主要用于0-5K，0-10K等位移或角度傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于信號的隔離與變送。該變送器輸入采用恒壓驅動，適用于3線傳感器。如果是2線傳感器，也可以按要求定制成恒流驅動方式。
輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
?? 該系列電子尺信號隔離放大器使用非常方便，僅需接好線，即可實現位移信號的隔離變送。
產品選型:
DIN1x1-SAR-R□-P□-U/(I)□
輸入類型：R 供電電源：P 輸出型號：A或者V
代碼 輸入值 代碼 Power 代碼 電流 代碼 電壓
R1 0-50Ω P1 24VDC I3 0-20mA U1 0-5V
R2 0-100Ω P2 12VDC I4 4-20mA U2 0-10V
R3 0-200Ω P3 5VDC I6 0-±20mA U4 0-±5V
R4 0-500Ω P4 15VDC I8 用戶自定義 U6 1-5V
R5 0-1KΩ U7 0-±10V
R6 0-2KΩ U8 用戶自定義
R7 0-5KΩ
R8 0-10KΩ
Ru 用戶自定義
選型舉例1： 輸入：0-5KΩ 供電電壓：24V 輸出：4-20mA
型號： DIN1x1-SAR-R7-P1-I4
選型舉例2： 輸入：0-10KΩ 供電電壓：12V 輸出：0-5V
型號： DIN1x1-SAR-R8-P2-U1
通用參數：
精 度 ------- 0.2%
輸 入 ------- 電子尺、電位計、位移傳感器、角度傳感器、電位器、電阻等
輸 出 ------- 標準的電壓或電流信號。也可由用戶自定義。
響應時間 ------- < 10mS
輔助電源 ------- DC5V、9V、12V、15V、24V
功 率 ------- < 1W
溫度漂移 ------- 50ppm/℃（典型值）
負載能力 ------- 電壓輸出：≥ 2 kΩ
電流輸出：≤ 450Ω
隔 離 ------- 信號輸入/輸出/輔助電源 三隔離
隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA
耐沖擊電壓------- 3KV， 1.2/50us(峰值)
工作溫度 ------- -40 ~ +85℃
存儲溫度 ------- -45 ~ +80℃
工作濕度 ------- 10 ~ 90% (無凝露)
存儲濕度 ------- 10 ~ 95% (無凝露)
產品接線圖：
引腳定義：
Pin 引腳功能 Pin 引腳功能
1 Vcc 輔助電源正端 7 IN+ 電位器中心抽頭
2 NC 空腳 8 IN- 電位器地線
3 GND 輔助電源負端 9 NC 空腳
4 Out+ 輸出信號正端 10 VREF 電位器基準電源線
5 Out- 輸出信號負端 11 NC 空腳
6 NC 空腳 12 NC 空腳
