- 產品概述：

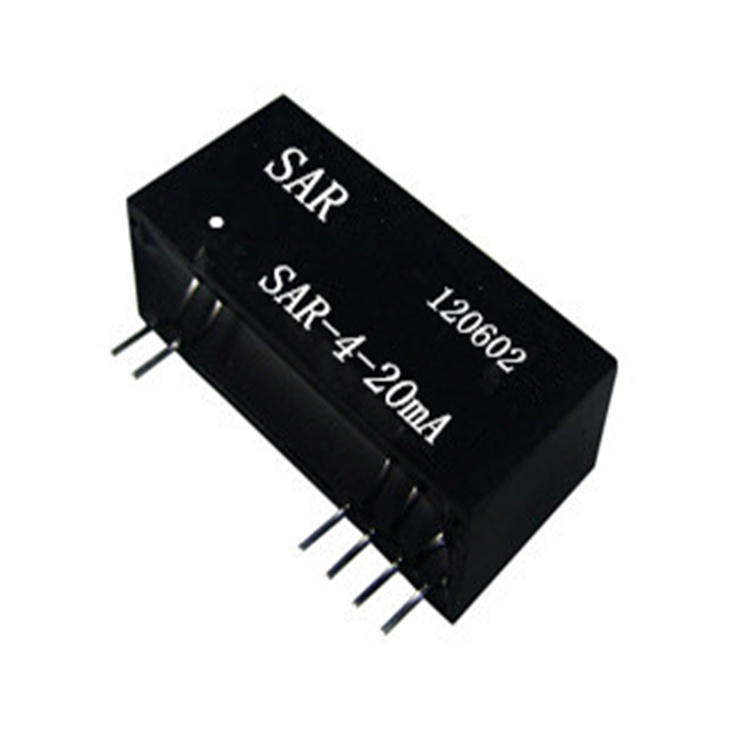

無源 4-20MA系列模擬信號隔離放大器IC采用電磁隔離模式和高效能回路竊電技術，有效的解決了電流信號隔離對供電電源的依賴問題，實現了4～20mA標準信號的高精度及高線性度的隔離；產品大大簡化了用戶的設計，提高了PCB的空間利用率。產品廣泛應用在電力、遠程監控、儀器儀表、醫療設備、工業自控等需要電量隔離測控的行業。
產品特點：
⑴工業級溫度范圍: -25 ~ +75 ℃
⑵信號：輸入/輸出 3000VDC隔離
⑶0-5mA/0-10mA/0-20mA/ 4-20mA等電流環信號的隔離
⑷低成本、小體積, SIP 12Pin，UL94V-0標準阻燃封裝 PCB焊接
⑸電路結構簡單可靠
⑹使用環境：周圍環境中不得有大量灰塵、強烈振動沖擊，以及對元器件有腐蝕的氣體存在
產品應用：
⑴直流電流環隔離 ⑵抑制分散采集、信號傳輸遠距離帶來的回路串擾、強電干擾問題
⑶實現模擬信號之間的互相自由連接 ⑷模擬信號地線干擾抑制
⑸抑制變頻器帶來的干擾
技術指標：
參 數 條 件 最小值 典型值 最大值 單位
隔離電壓
絕緣阻抗
漏電流 30S
240Vrms，50Hz 3000
1012‖1
0.5 VDC
Ω‖Pf
uA
溫漂
非線性度 -25~+75℃
全量程范圍內 ±35
±0.1 ±50
±0.2 PPm/℃
%FSK
輸入信號電壓范圍 7.5 32 V
輸出線性范圍
輸出電流 Io
輸出壓降 Voh
Io=20mA 0.03
0.03
4
3 20
40
4 mA
mA
V
輸出信號紋波 5 mVrms
頻率響應（信號帶寬） Io=20mA 50 Hz
重量 8 g
