- 主要特性:
⑴精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
⑵輔助電源：5V/12V/15V/24VDC（范圍±10%）
⑶國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
⑷輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
⑸全量程范圍內極高的線性度（非線性度<0.2%）
⑹標準DIN35 導軌式安裝
⑺具有較強的抗電磁干擾和高頻信號干擾能力
應用：
⑴模擬信號數據隔離、采集和變換 ⑵隔離4-20mA或0-20mA信號傳輸
⑶工業現場信號隔離及變換 ⑷信號長線無失真傳輸
⑸儀器儀表信號收發 ⑹電力監控、醫療設備隔離
⑺變頻器信號隔離采集 ⑻PLC/FA 電機信號隔離控制
⑼非電量信號變送
產品選型表：

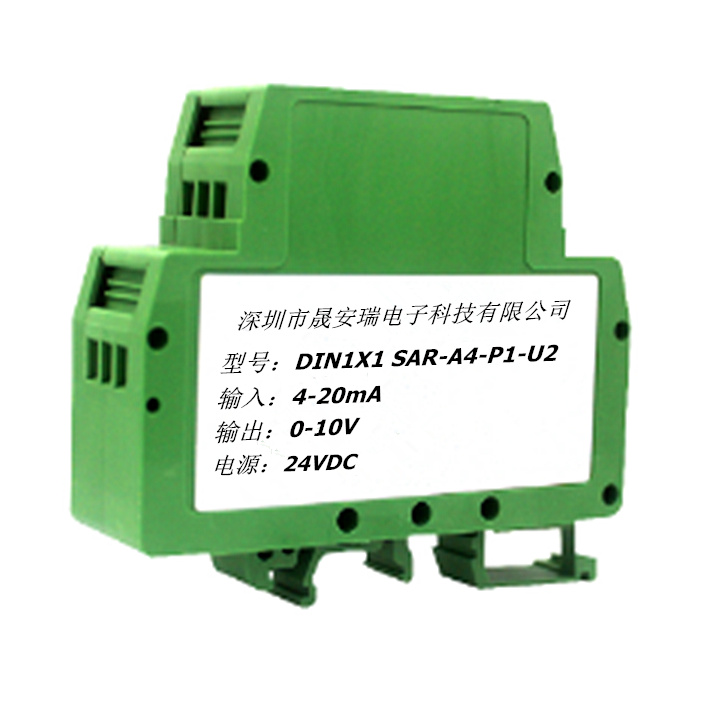

DIN1x1 SAR - U(I)□ - P□ - U/I□
輸入信號 供電電源 輸出信號
代碼 電壓 代碼 電流 代碼 Power 代碼 電流 代碼 電壓
U1 0-5V I1 0-1mA P1 24VDC I3 0-20ma U1 0~5V
U2 0-10V I2 0-10mA P2 12VDC I4 4-20ma U2 0-10V
U3 0-75mV I3 0-20ma P3 5VDC I8 用戶自定義 U6 1-5V
U4 0-2.5V I4 4-20mA P4 15VDC U8 用戶自定義
U8 用戶自定義 I8 用戶自定義
選型舉例：
例1：輸入信號:0-10V 供電電源:24V 輸出信號:4-20ma 型號:DIN1x1 SAR U2-P1-I4
例2：輸入信號:0-10V 供電電源:12V 輸出信號:0-10V 型號:DIN1x1 SAR U2-P2-U2
例3：輸入信號:0-3V 供電電源:24V 輸出信號:4-20ma 型號:DIN1x1 SAR U8-P1-I4（U8:0-3.3V）
產品最大絕對額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
Lead Temperature （焊接溫度）:+300℃（10秒）
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起永久性損壞。
通用參數
參數名稱 測試條件 最小 典型值 最大 單位
隔離耐壓 50Hz，1分鐘,漏電流1mA ? 2500 ? VDC
耐沖擊電壓 3KV， 1.2/50us(峰值)
工作溫度 ? -25 ? +70 ℃
工作濕度 無凝露 10 ? 90 %
存儲溫度 ? -45 ? +80 ℃
存儲濕度 ? 10 ? 95 ℃
輸入參數 輸出參數
輸入項目 輸入阻抗 電源損耗 輸入過載能力 輸出項目 輸出過載能力 響應時間
0-5V ≥300KΩ 電壓輸出
< 0.6W
電流輸出
<1.5W 2.0倍額定：連續 4-20mA 負載電阻
不超過350Ω ≤1mS
0-10V 0-20mA
0-1mA 1KΩ 1.5倍額定：連續
3.0倍額定：1S
0-10mA TYP：250Ω
可自設定 0-5V ≥2KΩ
0-20mA 0-10V
4-20mA 1-5V
注: 電流輸出型如果要求負載電阻500Ω,請另做注明
引腳定義：
引腳 名 稱 描 述 引腳 名 稱 描 述
1 PW+ 電源正端 7 IN+ 模擬信號輸入正端
2 NC 空腳 8 IN- 模擬信號輸入負端
3 GND 電源負端 9 NC 空腳
4 OUT+ 模擬信號輸出正端 10 NC 空腳
5 OUT- 模擬信號輸出負端 11 NC 空腳
6 NC 空腳 12 NC 空腳
