路面雷達測試系統IRIS介紹：
1.Penetradar路面雷達測試系統主要由主機和天線構成
2.根據主機的不同有三種型號
IRIS一體化路面雷達測試系統
路面雷達測試系統IRIS主機:
路面雷達測試系統IRIS包含了路面雷達，數據采集系統和Windows 環境下的IRIS軟件組成的高度自動化的檢測系統，該系統只要具備一些雷達信號知識就可有效地操作。

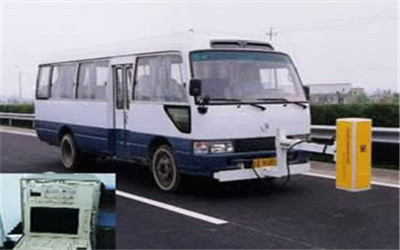

路面雷達測試系統IRIS能在100公里/小時的行駛車速下“透視”道路結構，自動地采集數字化雷達數據并將其儲存在硬盤上，以便進一步的數據處理和顯示。路面雷達測試系統IRIS軟件大大簡化了數據分析的繁重工作，并且包含了自動計算輔助程序，只需用戶有限的輸入就能得到所測區域的2D & 3D斷面圖和水平視圖。
路面雷達測試系統IRIS兼容所有的Penatradar天線，并可安裝多達4個天線，排列成一個天線陣，在橫向上擴大測量區域。完整的路面雷達測試系統IRIS包括以下部件：
● IRIS DRC (1，2，3或4 通道)
● 天線與電纜;
● Windows 環境下的IRIS 軟件
路面雷達測試系統IRIS優勢：
● 帶有觸摸屏的數字用戶界面
● 用于雷達控制的軟件
● 四個天線操作
● 高速采集
● 可指定AC或DC供電
IRIS-L雙通道路面雷達測試系統:
IRIS-L 主機
IRIS-L式低版本的IRIS路面雷達系統，是一款設備齊全、低成本、既適用于現場便攜使用又可用于車載安裝的雙通道雷達系統。該系統包括一個數字式GPR控制單元和實時數據采集/處理系統，外帶19英寸顯示器(或者可選7英寸高亮度內置觸摸屏)以及內部硬盤，該系統可以用于所有Penentradar天線和IRIS軟件。
IRIS-L的標準配置包括用于距離標識的DMI輸入、三個USB數據端口、GPS端口和標準版本的IRIS數據采集軟件
路面雷達測試系統IRIS優勢：
● 低成本以及容易使用
● 堅固的設計方便用于現場的便攜使用或者車載安裝
● 2個天線操作
● 兼容Penetradar所有的天線
● 數字式GPR控制單元帶可更換的天線單元及接收單元
● 5MHz傳送速率—工業界高速率
IRIS-P便攜式一體化路面雷達測試系統：
IRIS-P路面雷達測試系統
便攜式一體化雷達檢測系統IRIS-P自成一體，單天線雷達，價格低,方便野外攜帶。它包括：一個數字GPR控制單元，高亮度12英寸SVGA顯示屏，觸摸屏控制和內置硬盤,實時的數據采集/處理系統。該系統與Penatradar的所有天線和軟件都兼容。
IRIS-P路面雷達測試系統IRIS的標準配置包括：用于距離加標的距離測量儀(DMI)，用來數據下載和外圍設備連接的USB端口，GPS端口和IRIS軟件。
路面雷達測試系統IRIS優勢：
● 帶有觸摸屏的數字用戶界面
● 用于雷達控制的軟件
● 單天線操作
● 兼容所有的天線
Penetradar天線：
Penetradar提供全面和廣泛的空氣耦合式(非觸地式)和觸地式兩類天線，針對道路，橋梁面板檢測，地質和現場勘探的不同應用，提供各種不同的分辨率和探測深度范圍的天線。
Penetradar軟件：
Penetradar IRIS軟件完全是在Windows操作系統環境上開發設計，適合所有的IRIS家族的路面雷達系統。IRIS軟件包含雷達數據采集，存儲，顯示和分析，全面且內容廣泛地支持IRIS的路面雷達系統。
數據采集軟件RDA：
基于Windows環境下的雷達數據采集(RDA)軟件是IRIS GPR系統中的數據采集程序，具有實時采集，觀看和存儲數據等功能。
數據采集軟件IRISDAQ：
IRISDAQ數據采集，多視窗軟件提供的功能和特點與RDA軟件相似，但它還具有多達四個雷達數據通道的多種查看形式功能。
分析軟件-ColorPro：
ColorPro彩色剖面圖軟件是個結合了顯示和分析的應用程序。
分析軟件-WavePro：
WavePro軟件是個結合了顯示和分析的，用于測量GPR(包括：能量大小和信號電壓)信號特征的應用程序。
分析軟件-FocusCell：
FocusCell是個生成地下雷達圖像的分析程序， 適用于Penetradar地面耦合和手持式天線。 該軟件可以在用戶定義的深度范圍內產生一系列2D深度切片圖(水平視圖)，對于識別混凝土內的電纜和鋼筋， 管線與地下設施等應用是十分有效的。
顯示/輸出軟件-IRIS Mapping：
對已處理的多條測線雷達數據，用IRIS Mapping 軟件可生成一個彩色的水平視圖。對于ColorPro， WavePro或其它Penetradar分析程序分析處理后的GPR數據，把每條平行的測線數據合起來進行分析，即可得到地下特征的水平視圖，探測這些特征就更容易。IRIS Mapping 軟件可以將相對應的每條測線的后處理文件合并，產生一個二維地下圖像。
顯示/輸出軟件-CompuScope:
CompuScope波形顯示程序是以一個“示波器”方式觀看所采集的原始雷達數據文件。
顯示/輸出軟件-WaterPro:
WaterPro瀑布式圖形軟件提供一種有效便捷方式觀看原始雷達波形。類似于一幅“帶狀記錄圖”，程序將多個連續的雷達波形用層疊方式顯示，用戶很容易觀察和探測到不同層的界線，斷裂和異?；蚱渌牟ㄐ翁卣?。
顯示/輸出軟件-ThickPro:
ThickPro厚度剖面程序可以以2D或3D形式顯示層厚數據，其中三維模式可以顯示各層厚度，縱向距離和橫向寬度。剖面程序是把ColorPro或其它Penetradar厚度分析程序生成的各層厚用圖形表示出來。
多功能軟件-IrisUtil:
IrisUtil包含許多有用的功能，如文件轉換，數據管理，預處理和噪聲抑制等
GPR輔件:
電源子系統:
Penetradar 提供ACP2500、ACP1500/750/50、ACP-PPU幾種供IRIS GPR系統使用的AC電源(ACP)(110/220VAC 60/50Hz)和/或系統組件使用的DC電源的電源子系統。
安裝配件:
● 車載安裝系統1 (VIS-1)：這是一套完整，低成本的車載安裝系統，主要用于IRIS或IRIS-P探地雷達。
● 車載安裝系統 (VIS-2)：這是一套完整的車載安裝系統， 包括一套天線安裝架，DMI和電源接口。主要用于IRIS或IRIS-P探地雷達，可以安裝多達4根天線。
● 雷達自動伸縮裝置(PS-24-ARDD)
● 雷達手推車(PS-24-RTC)
● 遠程顯示器和鍵盤(PS-24-RMK)
● 遠程數據處理站(PS-24-RPS)
● 天線設置盒(PS-24-BOX1)
● 電池包，PS-24-BPC-P：用于IRIS-P的12V電池包和充電器
● 天線電纜：提供便攜式和車載式GPR安裝時需用的延長和替換電纜
● GPR遠程控制，PS-24-RMK
