1. 概述：

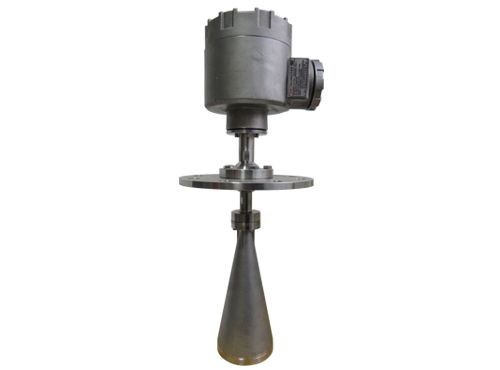

礦用雷達物位計（以下簡稱傳感器），系本質安全型，防爆標志為“Exib I”。主要用于煤礦煤倉倉位測量，現場顯示并產生信號傳給上位機或者綜合控制站，以達到及時準確的判定和控制煤倉情況。

2、技術特性

（－）技術參數

a  測量原理   脈沖雷達物位測量;

b  頻率 K-波段（25GHz）;

c  相當小測量距離 距離喇叭末端50mm;

d  比較大測量距離 30m;

f  輸出-HART 4到20mA;

g  供電 18V —24VDC;

h  負載 230到600Ω;

I  發射角度： <11o

i   本安參數： a）Ui: DC24.5V, Ii: 135 mA；b）Ci: 0 nF,  Li: 0 mH。

（二）設計

a 外殼 304不銹鋼；

b 顯示（表頭） 圖像化LCD，帶有棒狀圖矩陣物位指示；

c 法蘭和喇叭 316不銹鋼；

d 喇叭尺寸 97.5mm；

e 法蘭 100mm；

（三）正常工作條件

a、大氣壓力：80～106KPa;

b、周圍介質溫度不高于+40℃，不低于-20℃；

c、周圍空氣相對濕度不大于95%（20±5℃）；

d、在無***搖動和沖擊振動的地方；

e、在無足以腐蝕金屬和破壞絕緣的氣體和蒸氣的環境中；

f、在無滴水及液體浸入的地方。

4、成套性

1  傳感器主機                           l臺

2、使用說明書                          一份

3、合格證                              一份

4、裝箱單                              一份
