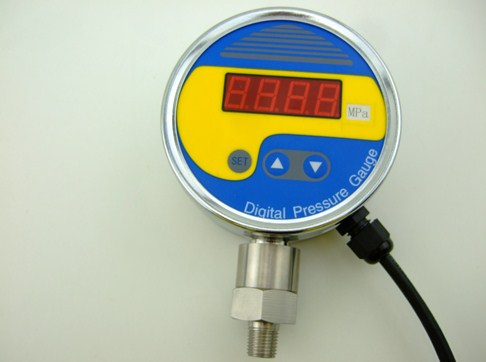

數顯壓力表數字壓力表數字顯示壓力表 銳文供
一、 概述
數顯壓力表為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理，由LED顯示器顯示出實際的壓力值。
該智能數顯壓力表使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示.
二、 特點
◆4位LED數碼管數字顯示,分辨率高,無視值誤差.
◆100標準儀表安裝
◆參數修正功能,現場能對儀表零點,誤差值進行修正.
三、 技術參數:
量程范圍
-0.1-0-400mpa
精度等級
0.2%.0.5%
過載能力
200%
壓力類型
表壓
穩定性
≤0.1% /年
電源電壓
24VDC±20%
顯示方式
0.56"數碼管
顯示范圍
-1999~9999
環境溫度
-20℃~70℃
相對濕度
≤80%
安裝螺紋
M20*1.5
材質
不銹鋼
四、 安裝
4.1機械連接：
可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。
注:量程小于100KPa時必須垂直安裝.
4.2電氣連接：
1（紅色）：電源＋ 2（黃色）：電源-
3（藍色）：4-20Ma 4（綠色）：電源-
為了防止電磁干擾的影響應注意以下事項：
●線路連接盡量短
●采用屏蔽線
●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線
●若用微型軟管安裝，殼體必須單獨接地
