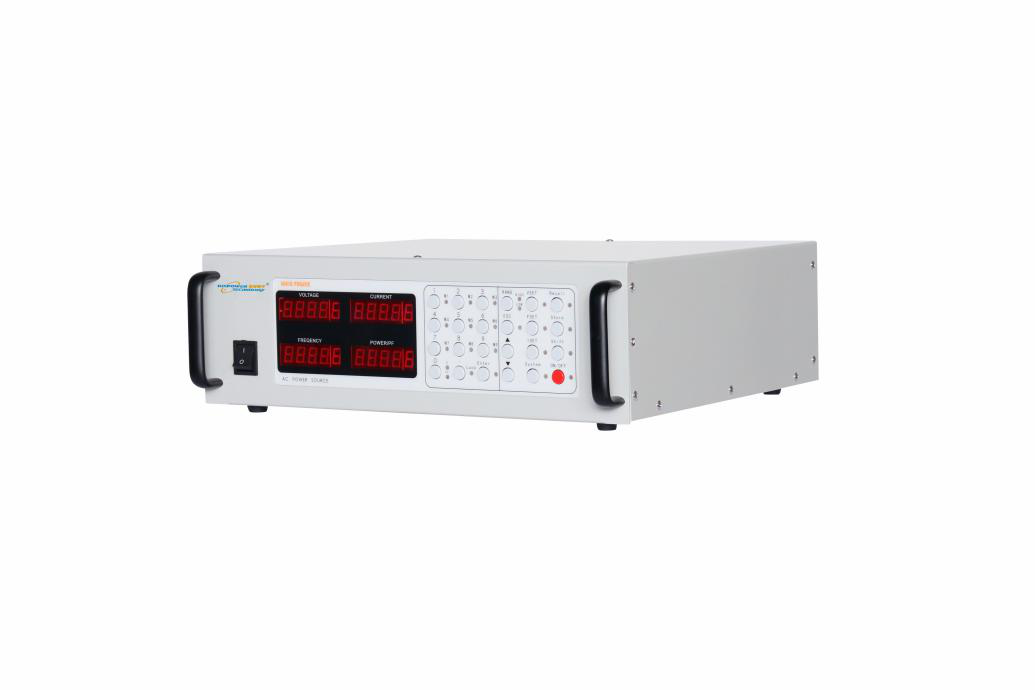

ALC1000L單相系列線性交流變頻電源
- 用 途：
- 交換式電源供應器/變壓器測試 ■壓縮機/馬達相關產品測試 ■監視器測試 ■空調設備測試 ■各類電機制品測試 ■日光燈整流器測試 ■生產廠(品質保證/管制/壽命測試)等單位使用
- ALC1000L系列線性可編程交流電源
型號 Model ALC1000L ALC1001L ALC1002L ALC1003L ALC1004L ALC1005L ALC1006L ALC1009L
容量 Capacity 500VA 1KVA 2KVA 3KVA 4KVA 5KVA 6KCVA 9KVA
制作方式 Working 線性放大
輸入INPUT 相數 Phase 1φ2W 3φ4W
電壓 Voltage 220V±15% 380V±15%
頻率 Frequency 47Hz - 63Hz
輸出OUTPUT 相數 Phase 1φ2W
電壓 Voltage 低擋 0-150VAC / 高擋 0-300VAC 自動擋AUTO
頻率 Frequency 45-200Hz(40-500Hz10HZ-1000HZ需定制)，0.1Step
最大電流 L=120V 4.2A 8.4A 16.8A 25A 33.6A 42A 48A 72A
H=240V 2.1A 4.2A 8.4A 12.5A 16.8A 21A 24A 36A
顯示 LCD Display 電壓 Vrms、電流Arms、頻率Fre、功率Wattage、功率因數 PF
電源調整率 Linear Regulation 0 . 1 %
負載調整率 Load Regulation 0.3%
總波形失真 T.H.D 3%(純阻性負載)
頻率穩定度 Frequency Regulation 0.01%
電壓解析度 Voltage Resolution 0.1V
頻率解析度 Frequency Resolution ≤100Hz0.01Hz;>100Hz0.1Hz
電流解析度 Current Resolution 0.001A 0.01A
測量精確度 電壓 Voltage 0.5%FS+5dgt
電流 Current 0.5%FS+5dgt
功率 Wattage 0.5%FS+5dgt
頻率 Frequency 0.01%FS+5dgt
設定精確度 電壓 Voltage 0.2%FS
頻率 Current 0.1%FS
存儲組數Storage groups M1 (V_F_A)﹑M2 (V_F_A)﹑M3 (V_F_A)
穩定時間StabibiltyTime 2ms
輸入方式Input 接線排
輸出方式Output 接線排
限流設定 I-LIM Set O-Max Current
保護 Protection 過流 Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit
重量 Weight(Kg) 30 40 60 80 100 120 150 200
體積 W×H×D(mm) 482×177×570
430×520×550
430×650×550 430×980×700
冷卻方式Cooling 風扇冷卻
運行環境 Environment 溫度Temperature 0-40℃ (室外-20＋50℃需定制)
環境Environment 10-90%RH
◆輸出電壓可達1000V ◆規格如有變更恕不另行通知
◆最大失真度在輸出120VAC (150V檔位) 及240VAC (300V檔位) 純阻性負載下測試。
