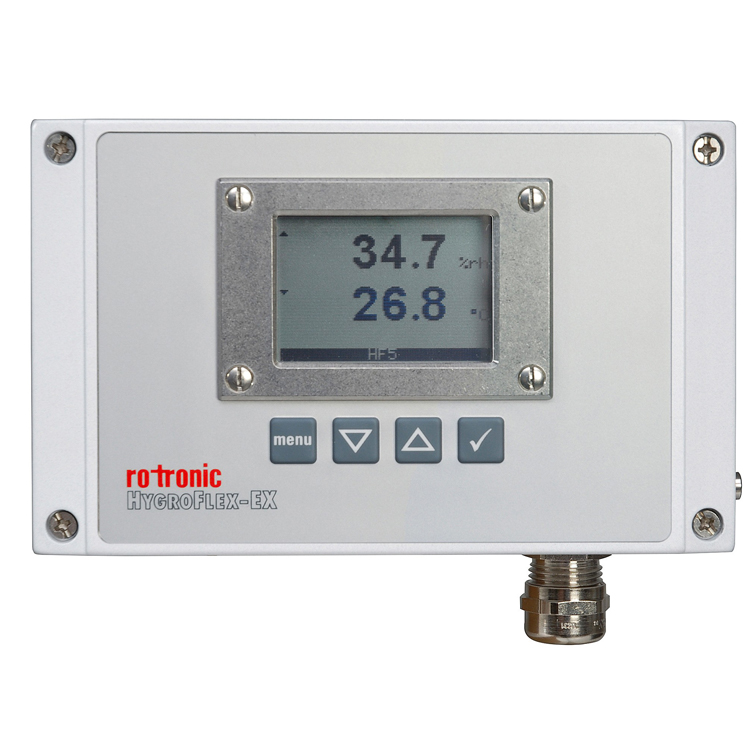

羅卓尼克HygroFlex5-EX 防爆溫濕度變送器 管道安裝
- 管道安裝-2.jpg
概述
本安型溫濕度變送器，環境下的可靠測量解決方案：
·測量相對濕度和溫度，還可以輸出露點和其他濕度學計算參數
·在有危險區域運行
·本安型電路設計
·不需要本安電源
·可互換的不銹鋼探頭
·堅固的鋁外殼
主要特點
1、功能顯示
·測量值帶趨勢顯示
·可以通過鍵盤配置
2、認證外殼
·堅固鋁制外殼
·IP66防護等級
·壁掛或管道安裝
3、電源
·10...28VDC
·沒有本安電源要求
4、輸出
·兩個模擬輸出，量程可自由選擇
·2線制（2*4...20ma）
5、可互換的探頭
·不同的探頭用于不同應用
·可在區外方便的校準探頭
6、防爆等級
·變送器
||2（1）G Ex eb mb【ia Ga】||C T5 Gb
||2（1）D Ex tb【ia Ga】|||C T80℃ Db
·探頭
||1/2 G Ex ia |||C T5 Ga/Gb
||1/2 G Ex ia |||C T80℃ Da/Db
7、易于配置
·出廠前可根據客戶要求做好配置
·使用HW4軟件允許在現場進行設置
安裝方式：
技術參數
HF520-EX
測量參數
相對濕度和溫度
計算參數
濕度學計算參數
外殼材料/保護
鋁（DIN EN 1706 EN AC-AISi 12（Fe）/IP66
重量
壁掛型：1030g 管道型：1140g
啟動時間
標準，冷<60s/溫暖<30s
測量間隔
20...240s
顯示選項
LCD無背光
電氣連接
連接器EX-e端子（0.2...2.5mm2）
電纜法蘭
16*1.5（0電纜4.5...7mm）
供電
10...28VDC）
電流功耗
2*24mA@啟動/2*20mA@運行
工作溫度
零下40...60℃無顯示
主機/電子器件
零下10...60℃帶顯示
通訊接口
UART內部通訊接口（用于室外防爆區0
CE/EMC
EMC Directive 2004/108/EC
ATEX指令
EU94/9/EC(ATEX）
EX標識
||2（1）G Ex eb mb【ia Ga】||C T5 Gb ||2（1）D Ex tb【ia Ga】|||C T80℃ Db
模擬輸出
數量
2
電流
4...20mA兩線制
電氣隔離
支持
負載
500Ohms
23℃精度
<20uA
