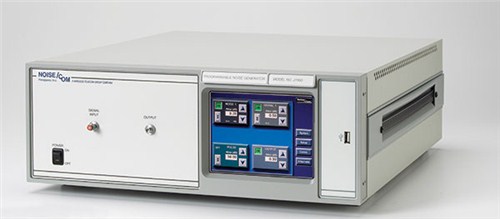

J7000A系列抖動噪聲發生器
峰值因素輸出高，適用于串行數據總線應用
這些儀器設計用于大多數的串行數據應用，包括PCI Express、串行ATA和10GigE，但也可用于所有隨機抖動噪聲應用。其輸出的隨機性旨在模擬通常產生于數字電路的真實的電氣噪聲。包括各種頻段的幾種標準儀器，但噪聲輸出的功率級與高峰值因素相同。調整噪聲輸出，以獲得更優的平面度，并且信號通路具有一個名義上的插入增益，其幅度和相位波動都很低。標準儀器可跟根據客戶的特定需求進行改裝。請咨詢廠家，獲取定價和發售信息。
功能和優點：
?串行數據源和專門的濾波器在售（咨詢廠家）
?提供18 dB以上的峰值因素（ +/- 7σ）
?衰減127 dB，步長為1 dB，或可選地為0.1 dB
? 2 GHz以上的儀器總共衰減79.9 dB
? CNR或Eb/No總輸入測量
?標準以太網，或可選的GPIB遠程控制器
?可選的后面板連接器
規格
輸出噪聲功率 -3 dBm（+/- 0.5 dBm）
噪聲衰減 0到63 dB，步長0.1 dB，達2 GHz
噪聲衰減器 ±0.2 dB或0.5%
信號通路增益 0 ±1 dB
標準接頭 SMA母頭
尺寸： 17.22英寸寬 x 6.30英寸
高（包含支撐腳） x 19.5英寸深
電源 115 VAC, 60 Hz
操作溫度：-10°至+65°C
6.25寸彩色VGA TFT觸摸屏
在桌面上使用時，向下折疊支腳
超低失真信號通路
J7000A系列 輸出特性
型號
頻帶
功率（dBm）
Vrms
dBm/Hz
平坦度（dB）
J7105A
1 MHz至10 MHz
-3
0.16
-73
±0.25/40 MHZ
J7107A
10 MHz至100 MHz
-3
0.16
-83
±0.25/40 MHZ
J7108A
10 MHz至500 MHz
-3
0.16
-90
±0.25/40 MHZ
J7109A
10 MHz至1 GHz
-3
0.16
-93
±0.25/40 MHZ
J7112A
10 MHz至2 GHz
-3
0.16
-96
±0.25/40 MHZ
J7115A
10 MHz至5 GHz
-3
0.16
-100
±2.5 dB
可選編號
描述
Jopt01
BNC母頭輸入和輸出
Jopt02
75歐姆輸入和輸出阻抗
Jopt03
230VAC，50 Hz
Jopt04
轉換到5條濾波輸入
Jopt05
步長為1 dB的127dB信號衰減器
Jopt06
直流耦合信號通路（6 dB射頻損耗）
Jopt07
IEEE-488遠程控制接口
Jopt08
可選19"機架安裝支架
Jopt09
自定義頻率、功率或平面度要求*
Jopt10
差分輸出*
Jopt11
串行數據濾波器選件*
-PCI快速發生器和發生器二
-系列ATA發生器一
*關于規格和定價，請咨詢廠家
