電線電纜耐火沖擊試驗機
- 主要規格：
- IEC 60331、GB/T19216-2008
- 用 途：
- 在火焰條件下，電纜或光纜線路的完整性試驗 第12部分 試驗裝置 火焰溫度不低于830℃的供火并施加沖擊》

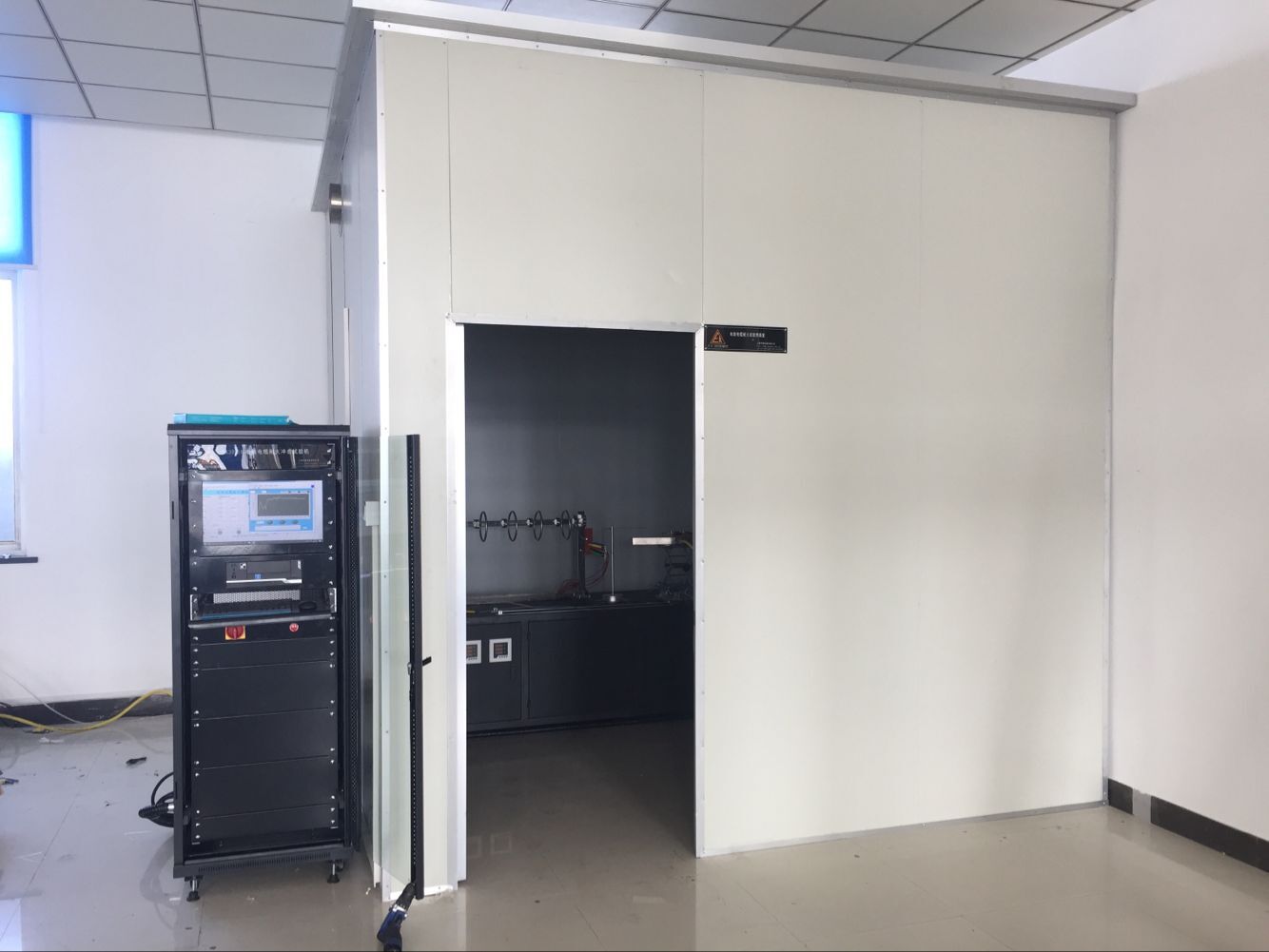

- EK30016電線電纜耐火沖擊試驗機
產品介紹：
電線電纜耐火沖擊試驗機適用于GB/T19216（11-31）-2003《在火焰條件下，電纜或光纜線路的完整性試驗》標準和GB/T19216-12-2008《在火焰條件下，電纜或光纜線路的完整性試驗 第12部分 試驗裝置 火焰溫度不低于830℃的供火并施加沖擊》標準，用于耐火電纜或光纜、在火焰條件下，其耐火特性參數的獲得和判定。也適用于IEC60331—1999；2002標準。
標準：
IEC 60331、GB/T19216-2008
主要技術參數：
1. 燃燒器：帶型噴燈，其噴嘴長度為500mm，配有文丘里混合器；
燃燒器配有自動點火裝置、火焰檢測裝置和溫度校正裝置
2.流量計：美國進口德威爾轉子流量計 2個
3.電纜試樣由兩個不銹鋼環支撐，中間長度大約300mm，試驗
支撐圓環內徑為150mm，環截面直徑為10±2mm；針對線徑小于
10mm的線纜，增配3個不銹鋼環支撐
4.試樣架一端安裝有一個夾子固定試樣，另一端托架方便試樣受熱
后縱向延伸
5. 三相變壓器對樣品施加電壓：AC 100～1000V可調，試樣短路擊
穿電流2A
6.燃燒器噴燈的位置距燃燒箱底不少于200mm，并且距離箱壁不少
于300mm
7.燃燒器噴燈橫軸距線纜試樣下端為70±10mm，噴燈縱軸距線纜
垂直軸大約45mm
8.兩個不銹鋼鎧裝高溫熱電偶，檢查火焰溫度
9.控制方式：電腦軟件控制
10.監控試驗過程中的電流、電壓、試驗結果
11.試樣短路、斷路停止供火并切斷電壓，故障提示
12.安裝電纜的測試梯架緊固在支撐鋼底座上
14.沖擊裝置是一根直徑為25±1mm ，長度為600±5mm的低碳鋼圓
棒組成
15.外形尺寸：2400 mm×700 mm×1300mm
16.控制箱尺寸：600mm×600mm×1700mm
17.電源：AC 380V三相 50/60Hz 30A
18.氣源：壓縮空氣，丙烷（客戶自備）
19.燃燒室：3000mm×3000mm×3000mm（選配）
