kordt外螺紋測量儀,外螺紋檢測,螺紋中徑、M值測量儀

  • 這真不是您需要的產品？
  • 品　　牌：
  • kordt
  • 主要規格：
  • 1
  • 用　　途：
  • 螺紋測量|螺紋檢測

    • 外螺紋測量儀







      測量儀相對于量規的優勢
      · 設定量儀的zui佳狀態
      · 可以設定產品公差
      · 生產過程的檢測/SPC
      · 使用計算機進行數據統計
      · 早期診斷避免引起浪費
      · 檢測時間短
      · 磨損小、壽命長 · 使用螺紋環規校準迅速

      外螺紋測量儀特點
      · 適于車間生產現場使用
      · 三點測量，確保測量時工件的安全定位
      · 剛性結構
      · 重復性好
      · 操作方便
      · 能夠檢測出凸輪形和橢圓形的形狀誤差

      伊斯來福







      422F專用外螺紋測頭

      測頭有環形螺紋槽，在軸上自由旋轉運動，測頭的旋轉和移動減少了磨損情況的發生。 正確選擇測頭形式是實現準確測量的關鍵。對于公制ISO螺紋和統一標準的螺紋都可以采用以上測頭形式測量



      有效中徑測頭K：



      實際中徑測頭N



      小徑測頭I



      大徑測頭D



      有效中徑測頭K：測量單個螺紋的中徑值，測量值結果不受牙型角和螺旋角誤差的影響。

      實際中徑測頭N：螺紋牙型角、中徑值和小徑值偏差的影響都會對測量值產生影響，測量得出的是實際中徑值。

      小徑測頭I：此測頭保證了與螺紋小徑的持續接觸。

      大徑測頭D：測頭是圓柱形的，保證了與大徑的接觸。

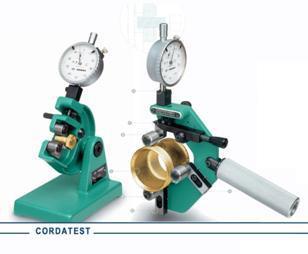

      422A可調外螺紋測量儀


      422A可調外螺紋測量儀


      結構示意圖


      根據不同的螺距及測量范圍，可以選配測頭。產品通用性強，檢測一致性好。

      產品型號

      A.2

      A.3

      A.4

      A.5

      A.6

      A.7

      A.8

      A.9

      A.10

      A.11

      A.12

      測量范圍mm

      6-22

      22-38

      38-54

      54-70

      70-86

      86-102

      102-118

      118-134

      134-150

      150-166

      166-182



      螺距mm

      螺紋測頭長度mm

      測頭接收輥高度mm

      0.5-1.5

      12.6

      422H-01

      12.6

      422H-11

      1.5-4

      25.3

      422H-02

      25.3

      422H-12

      附件


      422S臺架



      中徑校對規

      大徑/小徑校對規

      另外有工具、存儲箱等附件提供。



      4023? 422B大尺寸外螺紋測量儀




      422B-1大尺寸外螺紋測量



      產品特點：
      A 預緊球軸承測量頭
      B 10mm測量跨度
      C 自由行程大
      D 50mm測量范圍
      E 在45o、90o和135o位置上裝有可調定位支撐
      F 可調手柄

      使用校對規或量塊校準。



      測量工件表面的大尺寸內外螺紋，請參見“多功能長度測量儀”資料。



      422H-03????????????? 422H-04
      實際中徑測頭???????? 有效中徑測頭
      O+N????????????????? K+K
