【簡單介紹】
技術參數：
? 適用范圍：Ф19.5-330mm；Ф38.5-348mm(盲孔測頭)
? 測量范圍：大約為2.5mm
? 重復性：≤0.001mm
? 直線性：在量程范圍內zui大為0.006mm
? 連接螺紋：M6?0.75
? 測量深度：可達3m
? 碳鋼測點半徑為R 0.8
? 指示表所需測力：1.5-2.0N【詳細說明】

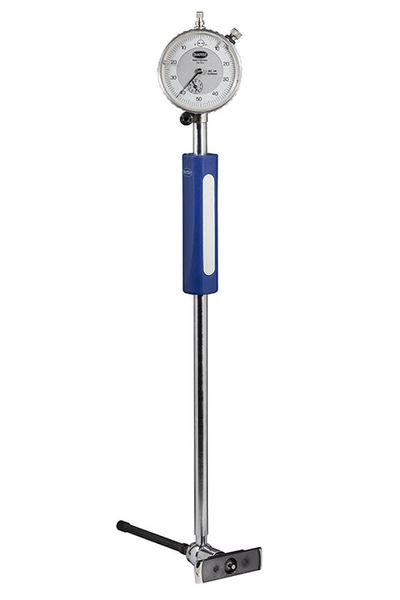

內徑表式測量系統
產品特征：
? 操作簡單，適用于大部分孔徑測量及大尺寸測量
? 校準簡單，可用千分尺或環規校準
? 通過中間橋自動定中心
? 除了測量孔徑外，還可檢測圓度、圓柱度等形狀誤差
? 也可用于測量平行距離
技術參數：
? 適用范圍：Ф19.5-330mm；Ф38.5-348mm（盲孔測頭）
? 測量范圍：大約為2.5mm
? 重復性：≤0.001mm
? 直線性：在量程范圍內zui大為0.006mm
? 連接螺紋：M6?0.75
? 測量深度：可達3m
? 碳鋼測點半徑為R 0.8
? 指示表所需測力：1.5-2.0N產品結構：
一套內徑表式測量系統由以下幾個部分組成：碳鋼測點的測頭（1），碳鋼測球（3），加長桿（根據測量范圍確定是否需要）（2），連接螺紋為M630.75的手柄（5），指示表（4）和校對環規或其他的校對裝置。
測頭及測球
標準測頭
盲孔測頭測球
內徑表配置表
測量范圍（mm）
產品名稱
測量范圍（mm）
產品系列號
19.5
-34.526.3
-11049.5
-23078.5
-33019.5
-33038.5
-11575.5
-34838.5-
34819.5-348
標準測頭
19.5-34.5
113S-P5
♦
♦
♦
標準測頭
26.3-110.0
113S-P6
♦
♦
♦
標準測頭
19.5-230.0
113S-P7
♦
♦
♦
標準測頭
78.5-330.0
113S-P8
♦
♦
♦
盲孔測頭
38.5-115.0
113B-P6
♦
♦
♦
盲孔測頭
75.5-348.0
113B-P8
♦
♦
♦
測球
113S-A0
♦
♦
♦
♦
♦
測球
113S-A1
♦
♦
♦
♦
♦
♦
測球
113S-A2
♦
♦
♦
♦
♦
♦
測球
113S-A3
♦
♦
♦
♦
♦
♦
測球
113S-A4
♦
♦
♦
♦
♦
♦
測球
113B-A5
♦
♦
♦
♦
測球
113B-A6
♦
♦
♦
♦
測球
113B-A7
♦
♦
♦
♦
延長桿
L=10
113S-E10
♦
♦
♦
♦
♦
♦
♦
♦
♦
延長桿
L=20
113S-E20
♦
♦
♦
♦
♦
♦
♦
♦
延長桿
L=40
113S-E40
♦
♦
♦
♦
♦
♦
♦
♦
延長桿
L=80
113S-E80
♦
♦
♦
♦
♦
♦
延長桿
L=100
113S-E100
♦
♦
♦
♦
♦
測球及專用附件技術參數：
測球113S-A1/2/3/4與測頭113S-P5/6/7/8配合使用
測球113S-A* 1 2 3 4
L（mm） 2.5 5.0 7.5 10測球113S-A0與測頭113S-P6/7/8配合使用，通過鎖緊螺母可調整該測球長度
測球113B-A5/6與測頭113B-P6/8配合使用
測球113S-A* 5 6
L（mm） 14 19測球113B-A7與測頭113B-P6/8配合使用，通過鎖緊螺母可調整該測球長度
專用附件：
延長桿113S-E10/20/40/80
產品序列號E后數字為延長桿長度延長桿113S-E100
113S-S*
校對內徑表時即可用校對環規也可用千分尺，當使用千分尺校對時，我們為您提供了定位盤，通過定位盤將內徑表固定在千分尺的測量桿上，這樣就避免了校對時定位難的問題。
當使用千分尺校對時，測量桿為Ф6-8mm時與之對應的定位盤的尺寸：
ФA（mm）= 6.0 6.5 6.85 7.0 7.5 8.0
