傳感器、模塊、傳感器附件及滾珠軸承

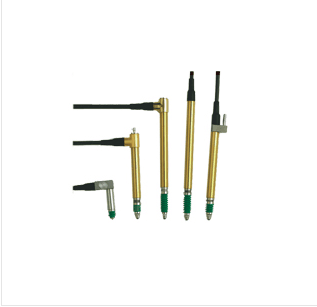

傳感器傳感器851S
瑞士PETER位移傳感器用于各種長度、直徑、厚度、高度差、跳動、同心度及垂直度的測量。裝夾方式簡單、通用,測量準確,適用于加工車間使用
PETER傳感器的優點：
· 位移導向采用滾珠軸承,確保測量的高準確性
· 量程范圍內良好的線性誤差
· 各量程傳感器,同時包含真空提升及壓縮空氣驅動型號產品
· 良好的產品兼容（Mahr、Marposs）
· 成熟的半橋、LVDT技術,保證測量穩定性及準確性
· 超過1000萬次使用壽命PETER傳感器的特性：
· 0～10.6mm多種行程
· 統一φ8h6裝夾直柄
· 提升驅動包括精密彈簧形式、真空提升、壓縮空氣驅動
· 標準硬質合金測球,部分傳感器可根據自行需要更換測頭形式
· 無摩擦、球支承滑動測量保證了耐久性和重復性
· 測力可調
· 設計牢固并持續更新傳感器 851S001、851S003、851S005、851S007 （軸向電纜）
傳感器 851S002、851S004、851S006、851S008 （徑向電纜）
A型 彈簧推動
B型 真空提升
C型氣壓驅動波紋管密封
D型氣壓驅動,氣隙密封
851S001A/003A/005A/007A
851S002B/004B/006B/008B
851S001C/003C/005C/007C
851S002D/004D/006D/008D
851S002A/004A/006A/008A
851S001B/003B/005B/007B
851S002C/004/C006C/008C
851S001D/003D/005D/007D
技術參數- 相同參數
zui大行程
4.6mm
測量行程
±2mm
支撐方式
球軸承
測頭旋轉
全行程1°
溫度范圍
－10°C～65°C,使用/存放溫度
安裝位置
任意
主體直徑
Φ8h6
電纜
聚亞安脂（PUR）,長2m
插頭
5線,270°
重復精度
0.01um
維修
可修理,可拆單元
測頭
Φ3mm硬質合金球,M2.5螺紋連接,可更換
線圈型式
851S001、851S002
半橋式
851S003、851S004
全橋式（LVDT）
851S005、851S006
全橋式（LVDT）與Marposs兼容
851S007、851S008
Mahr兼容
驅動頻率
851S001、851S002
13kHz±5%
供電電壓
851S001、851S002
3V±0.5％RMS
851S003、851S004
5kHz±5%
851S003、851S004
3V±0.5％RMS
851S005、851S006
7.5kHz±5%
851S005、851S006
3V±0.5％RMS
851S007、851S008
20kHz±5%
851S007、851S008
5V±0.5％RMS
靈敏度
851S001、851S002
73.75±0.15mV/（V•mm） （輸入電阻R=2KΩ±0.1％）
851S003、851S004
150mV/（V•mm） （輸入電阻R=100KΩ）
851S005、851S006
210mV/（V•mm） （輸入電阻R=100KΩ）
851S007、851S008
184mV/（V•mm） （輸入電阻為正常阻抗）
線性誤差
851S001、851S002
0.25％FS±1000um 范圍（20°C±1°C）
851S003、851S004
0.25％FS±1000um 范圍（20°C±1°C）
851S005、851S006
0.25％FS±1000um 范圍（20°C±1°C）
851S007、851S008
0.3％FS±1000um 范圍（20°C±1°C）
不同參數
型號
A型
B型
C型
D型
預行程 / 默認設置
可調 / -1.2mm
可調 / -1.2mm
可調 / +2.8mm
可調 / +2.8mm
壽命
大于1000萬次
大于1000萬次
――
大于1000萬次
防護套
FPM/FKM（氟橡膠）
FPM/FKM（氟橡膠）
FPM/FKM（氟橡膠）
――
提升 / 驅動
無
真空提升
氣壓驅動
氣壓驅動
zui大壓力
――
――
2.0bar
6.0bar
傳感器851S009（軸向電纜）/851S010（徑向電纜）
概述
A型 彈簧推動
B型 真空提升
C型氣壓驅動,波紋管密封
D型氣壓驅動,氣隙密封
851S009A
851S010A
851S010B
851S010C
851S010D
技術參數-相同參數
zui大行程
2.5mm
測量行程
±1mm
支撐方式
球軸承
測頭旋轉
全行程1°
溫度范圍
－10°C～65°C,使用/存放溫度
安裝位置
任意
主體直徑
Φ8h6
電纜
聚亞安脂（PUR）,長2m
插頭
5線,270°
重復精度
0.02um
驅動頻率
13kHz±5%
供電電壓
3V±0.5％RMS
線圈型式
半橋式
線性誤差
0.6％FS±1000um 范圍（20°C±1°C）
測頭
Φ2mm硬質合金球,不可更換
預行程
不可調
靈敏度
73.75±0.15mV/（V•mm） （輸入電阻R=2KΩ±0.1％）
不同參數
型號
A型
B型
C型
D型
壽命
大于1000萬次
大于1000萬次
――
大于1000萬次
防護套
FPM/FKM（氟橡膠）
FPM/FKM（氟橡膠）
FPM/FKM（氟橡膠）
――
提升 / 驅動
無
真空提升
氣壓驅動
氣壓驅動
zui大壓力
――
――
1.5bar
6.0bar
測量力
0.4N±50％（電位零點）
0.4N±50％（電位零點）
0.6bar時,0.6N；0.8 bar時,1N（電位零）
0.8bar時,0.6N；1.1 bar時,1N（電位零）
傳感器851S011（軸線電纜）/851S012（徑向電纜）
概述
A型 彈簧推動
B型 真空提升
C型氣壓驅動,波紋管密封
D型氣壓驅動,氣隙密封
851S011A
851S012A
851S011B
851S012B
851S011C
851S012C
851S011D
851S012D
技術參數-相同參數
zui大行程
5.0mm
測量行程
±2mm
支撐方式
球軸承
測頭旋轉
全行程1°
溫度范圍
－10°C～65°C,使用/存放溫度
安裝位置
任意
主體直徑
Φ8h6
電纜
聚亞安脂（PUR）,長2m
插頭
5線,270°
重復精度
0.01um
驅動頻率
13kHz±5%
供電電壓
3V±0.5％RMS
線圈型式
半橋式
維修
可修理,可拆單元
測頭
Φ3mm硬質合金球,M2.5螺紋連接,可更換
靈敏度
36.88±0.15mV/（V•mm） （輸入電阻R=2KΩ±0.1％）
線性誤差
0.5％FS±2000um 范圍（20°C±1°C）
不同參數
型號
A型
B型
C型
D型
預行程 / 默認設置
可調 / -2.25mm
可調 / -2.25mm
可調 / +2.25mm
可調 / +2.25mm
壽命
大于1000萬次
大于1000萬次
――
大于1000萬次
防護套
FPM/FKM（氟橡膠）
FPM/FKM（氟橡膠）
FPM/FKM（氟橡膠）
――
提升 / 驅動
無
真空提升
氣壓驅動
氣壓驅動
zui大壓力
――
――
2.0bar
6.0bar
傳感器851S013/851S014/851S015/851S016
概述
851S013
851S014- 測量行程±2mm
- 半橋式
- OEM模式
851S013
851S014
851S015
851S016- 測量行程±2mm
- 全橋式（LVDT）
- OEM模式
851S015
851S016
技術參數 -相同參數
重復精度
0.01um,與外加線性軸承有關
測量行程
±2mm
支撐方式
無/外加
供電電壓
3V±0.5％RMS
溫度范圍
－10°C～65°C,使用/存放溫度
安裝位置
任意
主體直徑
Φ8h6
電纜
聚亞安脂（PUR）,長2m
插頭
5線,270°
維修
可修理,可拆單元
線性誤差
0.25％FS±1000um 范圍（20°C±1°C）
不同參數
電纜
851S013 軸向
851S014 徑向
851S015 軸向
851S016 徑向
靈敏度
73.75±0.15mV/（V•mm）
（輸入電阻R=2KΩ±0.1％）73.75±0.15mV/（V•mm）
（輸入電阻R=2KΩ±0.1％）150mV/（V•mm）
（輸入電阻R=100KΩ）150mV/（V•mm）
（輸入電阻R=100KΩ）驅動頻率
13kHz±5%
13kHz±5%
5kHz±5%
5kHz±5%
線圈型式
半橋式
半橋式
全橋式（LVDT）
全橋式（LVDT）
傳感器851S017、851S019、851S021（軸向電纜）
傳感器851S018、851S020、851S022（徑向電纜）概述
A型 彈簧推動
B型 真空提升
C型氣壓驅動,波紋管密封
D型氣壓驅動,氣隙密封
851S017A/019A/021A
851S018A/020A/022A
851S017B/019B/021B
851S018B/020B/022B
851S017C/019C/021C
851S018C/020C/022C
851S017D/019D/021D
851S018D/020D/022D
技術參數 -相同參數
zui大行程
10.6mm
測量行程
851S017、851S018
±5mm
設置
851S017、851S018
851S019、851S020
±2mm
851S019、851S020
1:2
851S021、851S022
±2mm
851S021、851S022
1:1
支撐方式
球軸承
測頭旋轉
全行程1°
溫度范圍
－10°C～65°C,使用/存放溫度
安裝位置
任意
主體直徑
Φ8h6
電纜
聚亞安脂（PUR）,長2m
插頭
5線,270°
重復精度
0.02um
驅動頻率
13kHz±5%
供電電壓
3V±0.5％RMS
線圈型式
半橋式
維修
可修理,可拆單元
測頭
Φ3mm硬質合金球,M2.5螺紋連接,可更換
靈敏度
851S017、851S018
標準設置1：10,7.38±0.02mV/（V•mm）（輸入電阻R=2KΩ±0.1％）
可選設置1：5,14.76±0.04mV/（V•mm）（輸入電阻R=2KΩ±0.1％）851S019、851S020
36.88±0.15mV/（V•mm）（輸入電阻R=2KΩ±0.1％）
851S021、851S022
73.75±0.15mV/（V•mm）（輸入電阻R=2KΩ±0.1％）
線性誤差
851S017、851S018
0.9％FS±5000um 范圍（20°C±1°C）
851S019、851S020
0.5％FS±2000um 范圍（20°C±1°C）
851S021、851S022
0.25％FS±1000um 范圍（20°C±1°C）
不同參數
型號
A型
B型
C型
D型
預行程 / 默認設置
851S017/851S018
可調 / -5.5mm
可調 / -5.5mm
可調 / +5.5mm
可調 / +5.5mm
851S019/851S020
可調 / -2.5mm
可調 / -2.5mm
可調 / +8mm
可調 / +8mm
851S021/851S022
可調 / -2.5mm
可調 / -2.5mm
可調 / +8mm
可調 / +8mm
壽命
大于1000萬次
大于1000萬次
――
大于1000萬次
防護套
FPM/FKM（氟橡膠）
FPM/FKM（氟橡膠）
FPM/FKM（氟橡膠）
――
提升 / 驅動
無
真空提升
氣壓驅動
氣壓驅動
zui大壓力
――
――
2.0bar
6.0bar
傳感器851S023/851S024/851S025/851S026
概述
851S023
851S024- 測量行程±2mm
- 半橋式
- 推動方式與選擇的附件有關
851S023
851S024
851S025
851S026- 測量行程±2mm
- 全橋式（LVDT）
- 推動方式與選擇的附件有關
851S025
851S026
技術參數 -相同參數
zui大行程
6.0mm
測量行程
±2mm
重復精度
0.01um
使用壽命
大于1000萬次
測頭旋轉
全行程1°
測頭
可安裝
支撐方式
球軸承
供電電壓
3V±0.5％RMS
溫度范圍
－10°C～65°C,使用/存放溫度
安裝位置
任意
外形尺寸
70×14×12mm
電纜
聚亞安脂（PUR）,長2m
提升
可安裝
測量力
1N±15% （零點位點）,可選擇1.6N
插頭
5線,270°
維修
可修理,可拆單元
線性誤差
0.25％FS±1000um 范圍（20°C±1°C）
預行程
默認設置可調
-1.2mm不同參數
電纜
851S023 軸向
851S024 徑向
851S025 軸向
851S026 徑向
靈敏度
73.75±0.15mV/（V•mm）
（輸入電阻R=2KΩ±0.1％）73.75±0.15mV/（V•mm）
（輸入電阻R=2KΩ±0.1％）150mV/（V•mm）
（輸入電阻R=100KΩ）150mV/（V•mm）
（輸入電阻R=100KΩ）驅動頻率
13kHz±5%
13kHz±5%
5kHz±5%
5kHz±5%
線圈型式
半橋式
半橋式
全橋式（LVDT）
全橋式（LVDT）
傳感器851S027/851S028/851S029
概述
851S027
- 測量行程±0.25mm
- 半橋式
- 彈簧推動
851S028
- 測量行程±0.25mm
- 半橋式
- 彈簧推動
851S029
- 測量行程±0.4mm
- 半橋式
- 彈簧推動
技術參數 -相同參數
支撐方式
球軸承
壽命
大于1000萬次
溫度范圍
－10°C～65°C,使用/存放溫度
安裝位置
任意
電纜
聚亞安脂（PUR）,長2m
插頭
5線,270°
提升
無
重復精度
0.01um
驅動頻率
13kHz±5%
供電電壓
3V±0.5％RMS
線圈型式
半橋式
靈敏度
73.75±0.15mV/（V•mm）（輸入電阻R=2KΩ±0.1％）
不同參數
電纜
851S027
軸向,無推動保護851S028
徑向851S029
軸向zui大行程
0.8mm
0.8mm
1.5mm
測量行程
±0.25mm
±0.25mm
±0.4mm
預行程
0.35mm
0.35mm
0.40mm
測頭旋轉
全行程0.5°
全行程0.5°
全行程1.5°
測頭
4mm硬質合金球
4mm硬質合金球
2mm硬質合金球
防護套
鍍鎳
鍍鎳
鍍腈
主體直徑
Φ8h6
Φ8h6
Φ5h6
測量力
0.63N±20% （零電位點）
0.63N±20% （零電位點）
0.78N±20% （零電位點）
線性誤差
0.6％FS±250um
（20°C±1°C）0.6％FS±250um
（20°C±1°C）0.2％FS±400um
（20°C±1°C）851DC-傳感器
851S-系列傳感器
應用
與851S系列傳感器相同
主體直徑
Φ8h6
外形尺寸
電纜盒58×35×16mm
供電電壓
5,12或24V（±10％）（訂貨時請說明）,電流消耗120,50或25mA
信號輸出
±10V,可替換全部規格（其他規格請進行咨詢）
連接
供電和信號輸出：電纜（聚氯乙烯）,長1m,備有金屬絲
傳感器與電纜盒連接,電纜（聚氯乙烯）,長2m模塊
851S001/851S002 測量范圍±1mm 851S009/851S010 測量范圍±1mm
851S011/851S012 測量范圍±2mm 851S017/851S018 測量范圍±5mm
851S019/851S020 測量范圍±2mm 851S021/851S022 測量范圍±1mm訂貨實例
851S001,DC-傳感器,供電電壓24V：851S001 DC24V
外形圖
851Mini微型開關
小型信號開關,轉換位置具有很高的重復精度
應用
精確位置邊緣、終點的參考開關,參考設置等
電纜
聚亞安脂（PUR）,長1m,備有金屬絲
重復精度
±0.001mm
超行程
1.5mm（可訂購更長超行程）
作用力
0.7N （可訂購其他值）
溫度范圍
-20～+70°C,保存和使用溫度
電流
50mA
壽命
大于1000萬次
安裝位置
任意
功能
NC（正常關閉）
鎖緊螺母
2個
金屬絲
2×0.14mm2
主體OD
M8×0.5
材料
不銹鋼（1.4305）
外形圖
