- 錨桿質量無損檢測：(1) 錨桿有效長度檢測，(2) 桿系注漿飽滿度檢測。
2、檢測原理 ：
錨桿質量檢測儀由采集傳感器、超磁發射震源、主機和分析處理軟件組成。超磁發射震源產生特定頻率的彈性波，彈性波沿著錨桿傳播并向錨桿周圍輻射能量，采集傳感器檢測到反射回波，并由主機對信號進行顯示、分析以及存儲。
反射信號的能量強度和到達時間取決于錨桿的注漿狀況。
通過對信號進行處理和分析，可以確定錨桿長度以及注漿的整體質量。
錨桿質量無損評價。
3、性能指標：
顯示方式：7寸真彩液晶顯示屏，800×600背光可調
處理器： 高性能低功耗嵌入式雙核處理器
存儲器： 32g硬盤存儲
操作系統： wind7操作系統
采樣長度： 8196
采樣率： 2us/5us/10us可選
時間分辨率： 2us
時間示值誤差： ≤1%
AD分辨率： 24位
幅值非線性度： ≤1%
錨桿長度范圍： ≥20m
錨索長度范圍： ≥100m
長度檢測誤差： ≤1%
數據接口： USB2.0接口，數據直接拷貝
信號通道數： 2
通道一致性： ≤3%
定點放大倍數： 1、10、100可選
浮點放大倍數： 256
操控方式： 光電旋鈕 供電模式：
鋰電池，連續工作大于10小時
工作溫度： -10℃～60℃
工作濕度： ≤90%RH

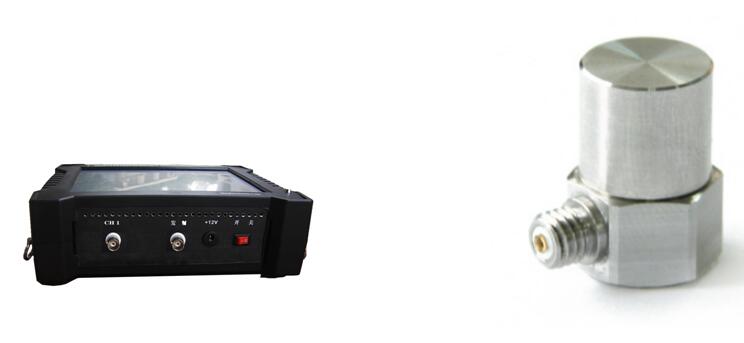

產品配置：
A.標配
1.主機 1臺
2.加速度傳感器 1個
3.錨桿激振錘 1個
4.數據傳輸線 1根
5.6V充電器 1個
6.鋁合金箱 1個
7.軟件U盤 1個
8.合格證 2份
9.說明書 2本
B.選配
1.超磁致震源 1套
2.錨索檢測裝置 1套
