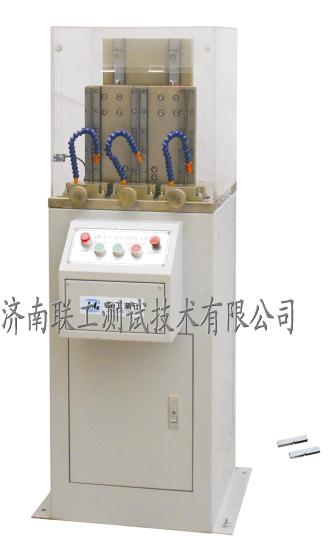

CSL-B沖擊試樣缺口三刀電動拉床
- 用 途：
- 沖擊試樣缺口拉床是目前國內除光學曲線磨床外能加工出合格夏比沖擊試樣缺口的唯一工具，由于一次成型加工原理，其加工出的缺口同一性極好。
- 一、設備型號及名稱
CSL-B沖擊試樣缺口三刀電動拉床
二、設備用途
沖擊試樣缺口拉床是目前國內除光學曲線磨床外能加工出合格夏比沖擊試樣缺口的唯一工具，由于一次成型加工原理，其加工出的缺口同一性極好。
本拉床采用高精密滾珠絲杠傳動，直線導軌作支撐，這種結構保證了拉刀運行的穩定性及缺口的幾何精度。本產品配備有三工位拉刀，可同時加工三個試樣缺口：三個V型或U型（深2mm）（也可兩個V型和一個U型缺口或兩個U型和一個V型缺口），滿足國標229-2007《金屬材料 夏比擺錘沖擊試驗方法》中一組試驗沖擊3個試樣的需求，保證了試樣缺口精度的統一性。試樣缺口一次加工只需10秒鐘，操作簡便可靠。本拉床的拉刀采用W18Cr4V材料制造，硬度高，耐磨性好，每把刀具可加工20，000余個試樣。
本拉床滿足GB 2106-80《金屬夏比（V型缺口）沖擊試驗方法》和GB/T 229-2007《金屬夏比缺口沖擊試驗方法》，如果改變結構形式及更換相關零件，可同時滿足美標ASTM E23，歐標EN 10045，ISO 148，ISO 83等國際相關標準的要求。
沖擊試樣缺口拉床是冶金、鍋爐壓力容器、車船、工程機械制造及科研等部門理化試驗室的必備專用設備。
三、主要技術規格
1、試樣缺口形狀： V型或U型（深2mm）
2、加工試樣尺寸： 10×10（7.5或5）×55 mm
3、傳動方式： 高精密滾珠絲杠傳動
4、切削方式： 電動
5、拉刀行程： 350mm
6、拉刀材質： W18Cr4V
7、拉削速度： 2.3m/min
8、電 源： 三相四線制380V 50Hz 0.9KW
主電機0.75KW
9、外形尺寸： （350×570×1250）mm（長×寬×高）
10、重 量： 180kg
11、工作條件：
（1）室溫20°C±5°C范圍內；
（2）相對濕度不大于85%；
（3）周圍無腐蝕性介質、無震動、無強電磁場干擾的環境中。
（亦可根據客戶要求，訂做缺口深度為3mm或5mm的沖擊試樣缺口拉床）
