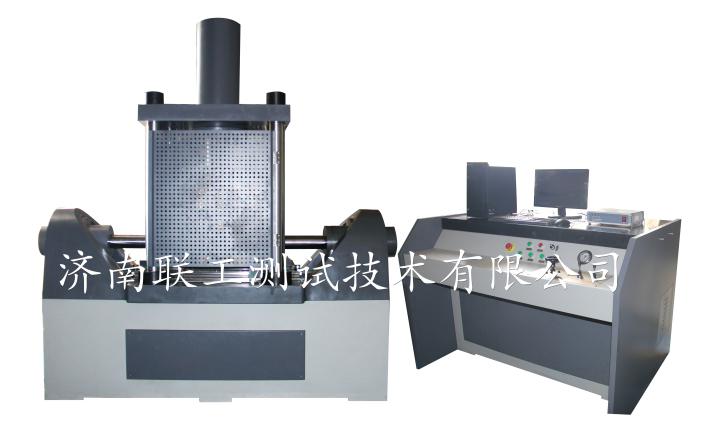

YGBW-1000A微機控制鋼管專用三軸彎曲試驗機
- 用 途：
- 1000kN液壓彎曲試驗機主要對各種金屬板材和棒材進行常溫下的三點彎曲力學性能試驗，該試驗機集機、電、液壓、自動控制技術于一體，具有技術成熟、先進、可靠的特點，能夠達到國際先進水平；主要配件件有良好的使用壽命；設備的維護和檢修方便，易耗件能保證快速更換。
- 一、用途
1000kN液壓彎曲試驗機主要對各種金屬板材和棒材進行常溫下的三點彎曲力學性能試驗，該試驗機集機、電、液壓、自動控制技術于一體，具有技術成熟、先進、可靠的特點，能夠達到國際先進水平；主要配件件有良好的使用壽命；設備的維護和檢修方便，易耗件能保證快速更換。
二、采用的相關標準
GB/T 232-2010 《金屬材料彎曲試驗方法》
GB 1499.1-2007《鋼筋混凝土用鋼 第1部分：熱軋光圓鋼筋》
GB 1499.2-2007《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》
國際標準（如： ISO 7438-2005、JIS Z 2248-2006 DIN EN ASTM BS等標準所規定的各種規格試樣的彎曲試驗；
三、設備標準技術參數：
1．最大彎曲力：1000kN
2．垂直油缸最大負荷：1000kN
3．水平油缸最大負荷：2×500kN
4．垂直油缸活塞行程：400mm
5．水平油缸活塞行程：2×220mm
6．垂直油缸壓縮速度：200mm
7．水平油缸壓縮速度：200mm
8．彎曲角度控制：0-180°
9．壓縮空間：650mm
10．彎曲支輥間距：400mm
11．彎曲支輥長度：200mm
12．彎曲支輥寬度：180mm
13．彎曲支輥高度：200mm
14．彎曲壓頭寬度：60mm
15．水平油缸同步精度：±2%
16．位移速度相對誤差：≤5%
17．測量精度：垂直試驗力1%，位移精度±0.5%
18．運行噪聲：不高于70dB
19．最大工作壓力：31.5MPa
20．彎心直徑：￠10-￠300mm（供用戶選擇配置）
21．鋼管壁厚：1.7-52mm
22．電機總功率：7kW
23．主機外形尺寸：2400×900×2500mm
24．油源外表尺寸：1120×600×849mm
25．重量：4500kG
四、設備主要配置
1．主機
(包括機身、垂直油缸、水平油缸、活塞、支輥、彎曲壓頭等） 一臺
2．油源 一套
3．傳感器 一只
4．拉線編碼器 一只
5．全數字控制系統 一套
6．專用試驗軟件 一套
7．聯想商用電腦 一臺
8．HP彩色噴墨打印機 一臺
9．彎心一套（Φ10、Φ14、Φ18、Φ22、Φ25、Φ30、Φ35、Φ40、Φ45、Φ50、Φ55、Φ60、Φ65、Φ70、Φ75、Φ80、Φ90、Φ95、Φ100、Φ105、Φ110、Φ120、Φ130、Φ145、Φ150、Φ160、Φ175、Φ180、Φ190、Φ205、Φ220、Φ235、Φ240、Φ250、Φ270、Φ280、Φ310） 一套
10．安全保護裝置 一套
11．急停保護裝置 一套
12．防護裝置 一套
