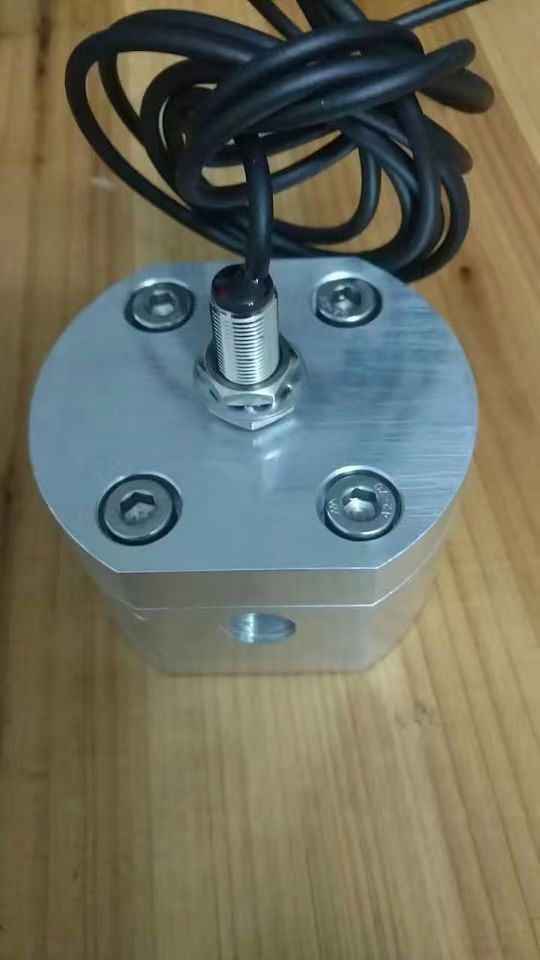

小量程橢圓齒輪流量計、LCZ液體流量傳感器、微型容積式流量計
- 用 途：
- 廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
- 一、微型液體流量傳感器概述:
正位移齒輪流量計是高精度測量體積流量的變送器.齒輪流量計的工作原理是正位移原理。介質的流動使齒輪轉動，流量計加工精度高，精密安裝。齒輪的旋轉被非接觸掃描，每一個齒產生一個脈沖，分辨率非常高.齒輪流量計可測量非常小的流量，定量小體積的液體。在流體流動的作用下，儀表進出口兩端形成壓差，一對齒輪在軸上不停的旋轉，其齒輪間的空腔充滿液體、液體隨著旋轉被排出，測出齒輪的轉數即可知道流經儀表液體、液體的流量．
流量計的轉速是通過裝在機殼外的傳感線圈來檢測。當流量計葉片切割由殼體內永久磁石產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值,同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
二、微型容積式齒輪流量計產品介質:
1螺紋聯接方式：螺紋連接標準：M24*1.5或者G1/2，其它可按客戶要求進行非標訂制。
2法蘭聯接方式：法蘭連接尺寸：可按客戶要求進行訂制。
3衛生法蘭連接
4現場顯示表頭+遠傳表頭及脈沖輸出接頭
顯示儀表輸出：脈沖輸出、4-20mA現場顯示。客戶可以根據需要選用，螺紋連接標準：M16*1
三線制接線方式：棕色：+11V-24V，藍色：GND，黑色：IN
三、微型容積式齒輪流量計應用領域：
廣泛用于石油、化工、電力、冶金、化纖、交通、食品加工、醫藥、造紙、國防、商業貿易等部門對石油及石油制品、等液體化學溶液等流體的精確計量。
四、微型容積式齒輪流量計產品特性介紹:
微型容積式齒輪流量計是一種新型的容積式流量計,產品目錄中也叫福達流量計.用于精密的連續或間斷的測量管道中液體的流量或瞬時流量.
它特別適合于重油.聚乙烯醇.樹脂等粘度較高介質的流量測量.(可測量粘度高達10000Pa.s的流體)體積小,重量輕,運行時振動噪聲小且運行穩定.還可用于測量小管徑的微小流量的測量.
始動流量小，量程比寬，適合用于計量符合變動大的液體流量，計量精度不受壓力和流量變化的影響，性能穩定，壽命長，流通能力大．
五、圓齒輪傳感器基本參數表
流量單位：m3/min
名稱微型容積式齒輪流量計
型 號 LCZ－4 LCZ－6 LCZ－10 LCZ－15 LCZ－15
精 度 0.5級
量 程 10-500L/H 15-1000L/H 15-2000L/H 500-5000L/H 1000-10000L/H
輸出電源 24VDC
介質溫度 -40-200℃
輸出信號 脈沖、4-20mA、RS485、現場顯示（瞬時與累積流量）
壓 力 5.0Mpa
測量介質 潔凈液體．高粘度液體
防爆等級 ExiallBT4
外形尺寸 Φ84*67 Φ84*67 Φ84*67 Φ120*98*80 Φ120*98*80
表體材料 Al6061-T6、304、316L、PP 客戶可根據介質選擇材質
齒輪材質 Al6061-T6、304、316L、PP 客戶可根據介質選擇材質
六、安裝要求
1. 傳感器現場安裝位置應盡可能避開溫度大、機械振動大、磁場干擾強、腐蝕性強的環境，應選擇易于維護維修的位置安裝。
2. 傳感器一般應水平安裝，必須用螺絲將傳感器牢固安裝在裝配體上。如果必須垂直安裝則液體方向必須向上。液體應充滿管道，不得有氣泡。
3. 傳感器的上游側應有20倍公稱通徑長度的直管段或安裝整流器，下游應有5倍公稱通徑長度的直管段。
4. 傳感器的種類附件在安裝時，基中心線應對準管道中心線，連接處的密封墊不可突入液體內
5. 需要安裝流量調節閥時，必須在傳感器的下游側安裝。
6. 在新的管道上安裝傳感器時，為避免管路中的雜質進入傳感器，建議在傳感器上游安裝過濾器。
7. 為了檢修時不影響液體的正常傳輸，應在傳感器的安裝處安裝旁通管路。
8. 傳感器與顯示儀表之間的連接應采用屏蔽電纜，傳輸電纜的屏蔽層在顯示儀表端一點接地。
七、使用與維護
1. 使用時注意事項
? 使用時應保持被測液體清潔，不含纖維狀、顆粒狀的雜質
? 傳感器投入運行時閥門的開戶關閉順序
未安裝旁路管的傳感器，先以中等開度開啟傳感器上游閥，然后緩慢開戶下游閥以較小流量運行10分鐘，然后全開上游閥開度至所需正常流量
裝旁路管的傳感器，先全開旁路管閥，以中等開度開啟上游閥，再緩慢開啟下游閥，關小旁路閥的開度，使傳感器以較小流量運行10分鐘，然后全開上游閥全閉旁路閥（保證無泄漏），最后調節下游閥開度至所需正常流量。
開啟關閉閥門時應可能平緩，如采用自動控制啟閉，特別對中大口徑傳感器最好采用“兩段開啟、兩段關閉”方式，防止液體突然沖擊葉輪導致損壞齒輪。
? 為保證傳感器長期正常工作，平時要加強運行檢查，一旦發現異常應及時采取措施排除。特別注意監視齒輪轉動情況，如聽到異常聲音應及時傳感器檢查。
? 傳感器的維護周期一般為三個月，檢查清洗時，注意不要損傷內部零部件并按原裝配位置裝配
? 傳感器不用時應清潔內部液體且在傳感器兩端加上防護套以防止塵垢進入，然后置于干燥處進行存放。
? 配用的過濾器應定期清洗，不用時就在加上防護套以防止塵垢進入，然后置于干燥處進行存放。
? 傳感器的傳輸電纜可架空或埋地鋪設（埋地時應套上塑料管或鐵管）。
