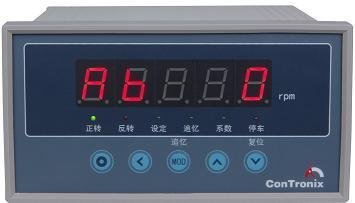

XSEW單通道熱工表數顯儀表 測量控制儀
- 主要規格：
- XSEW單通道熱工表數顯儀表 測量控制儀
- XSEW單通道熱工表數顯儀表 測量控制儀
產品描述
0.05級精度，測控速度每秒10次～400次可設置。
顯示范圍-99999～99999。
模擬量萬能輸入，輸入信號類型增加，且可設置。
可選配1～4點報警輸出。包括測量值上限、測量值下限、偏差上限、偏差下限、偏差值上限、偏差值下限、故障報警七種基本報景方式與四種待機報景方式。（待機報景方式：指儀表上電時測量值處于輸出區間時不報警，當測量值進入不輸出區間后建立待機條件，此后正常報警）。
標準化程度提高，功能豐富。包括：輸入信號故障處理，測量值清零，峰值、谷值獲取，10段折線修正等功能。
可選配變送、通訊。
產品特色
熱工表泛指用于常用熱工量測量及控制的儀表。常用熱工量一般包括溫度、濕度、壓力、液位、物位及成分等。
單通道熱工表公開推薦銷售的包括4個系列產品，主要的差別在測量精度、測控速度及可選配的功能方面。
XSEW系列是高精度型，精度等級為0.05級。測控速度可設置，可達每次400次，兼顧了精度和速度的要求。
XSEW- 0.05級測量精度，測控速度10次/秒～400次/秒可設
外形尺寸
AH 160×80×125 橫式 開孔尺寸：152×76 (注①)
CH 96×48×82 橫式 開孔尺寸：92×45 (注②)
面板規格 單6位LED顯示
報警（選件）（250V AC/3A，阻性負載）
AH T1～T4 1～4點報警繼電器輸出，均為常開+常閉雙觸點
O1～O4 報警為OC門輸出（電壓應小于40V DC，電流應小于40mA）
CH T1～T2 1～2點報警繼電器輸出，均為常開+常閉雙觸點
O1～02 報警為OC門輸出（電壓應小于40V DC，電流應小于40mA）
T3 3點報警繼電器輸出，均為單常開觸點
O3 報警為OC門輸出（電壓應小于40V DC，電流應小于40mA）
接點輸入（選件）
K 1點外部開關量輸入，用于清零
變送（選件）（分辨率：1/3000；負載能力600Ω）
（適用于測控速度200次/秒以下的變送速度）
A1 電流輸出（4～20）mA、（0～20）mA、（0～10）mA
A2 電壓輸出（0～5）V、（1～5）V
A3 電壓輸出（0～10）V
A4 電壓輸出（-5V～+5V）
A5 電壓輸出（-10V～+10V）
快速變送(選件)
F 適用于測控速度200次/秒及以上的變送速度
外供電源（選件）
B1 24V±5% 50mA以下
B2 12V±5% 50mA以下
B3 10V±5% 50mA以下
通訊（選件）（通過儀表參數可選：Modbus-RTU或TC-ASCII通訊協議）
S1 RS232接口
S2 RS485接口
電源規格 V0 100-240 V AC 50/60 Hz
V1 10-24V AC 50/60 Hz；10-24V DC
注①：A尺寸儀表
選擇1點開關量輸入時，儀表的變送輸出和通訊功能只能二選一。
注②：C尺寸儀表
選擇外供電源時，儀表的1點開關量輸入、變送輸出和通訊功能只能三選一（此時通訊僅支持RS485）；
選擇1點開關量輸入時，儀表的外供輸出、變送輸出和通訊功能只能三選一。
