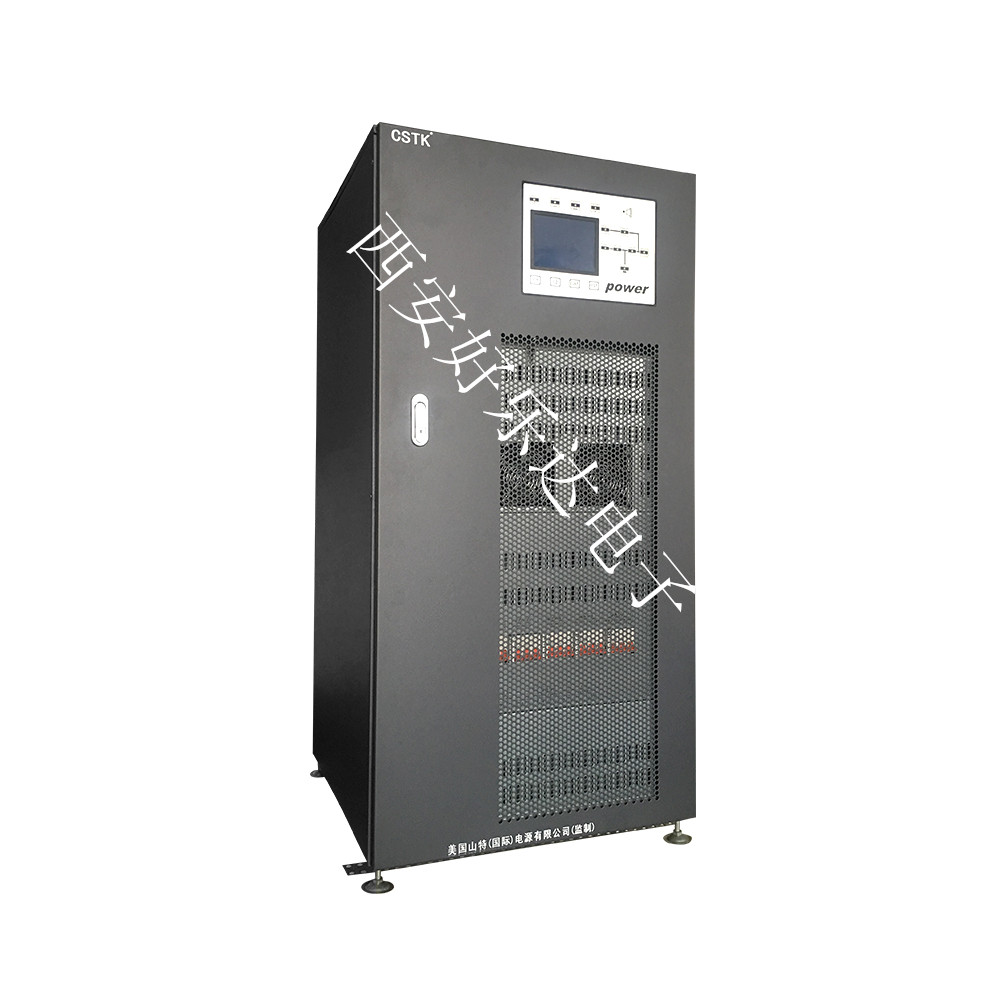

陜西工頻三相3C系列UPS電源
- 用 途：
- 3C3 10-120K 工頻三相交流 UPS逆變器 10kva ~ 200kva ?230V?380V
- 陜西工頻三相3C系列UPS電源
3C3 10-120K
工頻三相交流 UPS逆變器 10kva ~ 200kva ?230V?380V
性能特點：
1.全數字化設計
2.輸出變壓器隔離設計，抗沖擊能力強
3.標準6脈沖整流（可定制12脈沖）
4.高輸入功率因數0.95（帶輸入濾波器） ? ? ? ? ? ??
5.高整機效率92% ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
6.大屏LCD顯示（MCU獨立控制） ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
7.智能風扇調速
技術參數：
術參數
系列工頻 3C3-10K 3C3-15K 3C3-20K 3C3-30K 3C3-40K 3C3-50K 3C3-60K 3C3-80K 3C3-100K 3C3-120K
額定容量（KVA/KW） 10/9.0 20/18 30/27 40/36 60/54 80/72 100/90 120/108
輸入規格
主路輸入 額定輸入電壓（Vac） 380/400/415
輸入電壓范圍（Vac） ±25%
相數 三相五線（3L+N+PE）
輸入頻率范圍（Hz） 45～65
輸入功率因數 ＞0.95（加濾波器）
旁路輸入 額定輸入電壓（Vac） 380/400/415
輸入電壓范圍（Vac） ﹢10%，﹢15%，﹢20%（可設）；－10%，－20%，－30%（可設）
相數 三相五線（3L+N+PE）
旁路同步跟蹤范圍（Hz） ±2%（±0.5%，±1%，±2%，±3%可設）
輸出規格
電壓（Vac） 380/400/415±1%
輸出功率因數 0.9
頻率（Hz） 自動跟蹤旁路頻率
波形 正弦波THDV小于1%（純線性負載）
切換時間（ms） 0
整機效率 ≥91% ≥92% ≥93%
過載能力 105%～110%：60min轉旁路；110%～125%：10min轉旁路；125%～150%：1min轉旁路；＞125%;10s轉旁路
電池
電池電壓（Vdc） 384（348可選） 384（348/360可選）
環境
工作溫度（℃） 負10～40
存儲溫度（℃） 負25～55（不含電池）
相對濕度 0～95%（無凝霜）
工作海拔高度 ＜1500m，超過時按照GB/T3859.2規定降額使用
噪音（dB） 小于55（距離設備1米處） 小于60（距離設備1米處）
其他特征
告警功能 輸出過載、市電異常、UPS故障、電池欠壓等
保護功能 輸出短路、過載、過溫、電池欠壓、輸出過欠壓、風扇故障告警
通信功能 標配：RS232/RS485 可選：SNMP/JBUS/MODBUS/干接點
應用領域：
?體積小，特別適合于金融、電信、政府、交通，工業和教育等領域。
