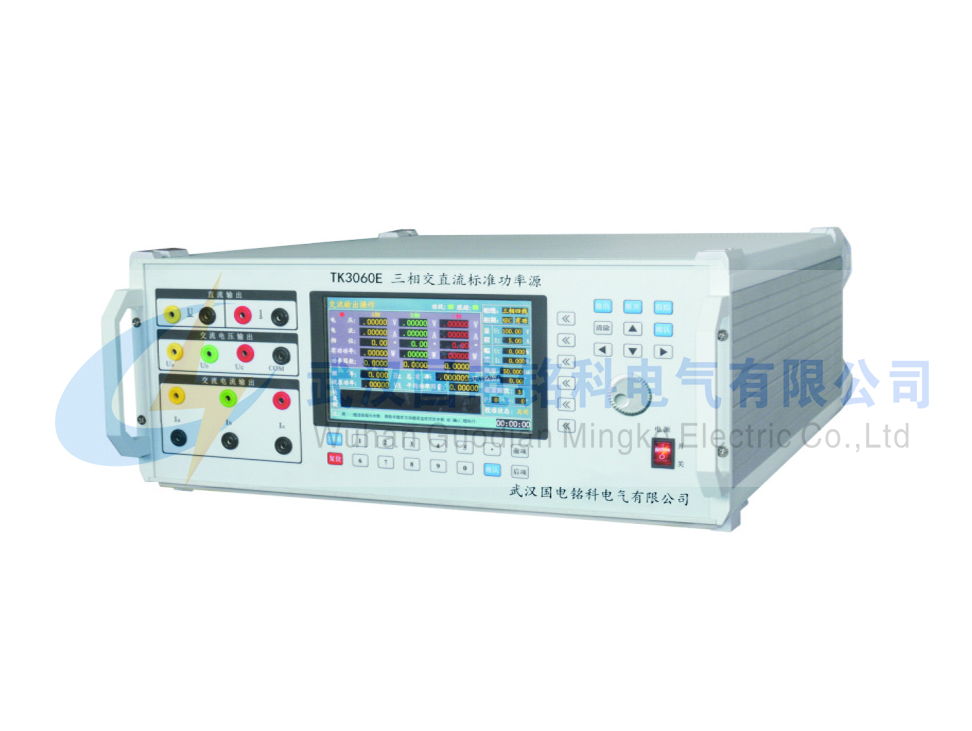

TK3060E 三相交直流標準功率源
- 主要規格：
- 體積重量：460×480×200mm ，約18kg
- TK3060E 三相交直流標準功率源 產品編號： TK3060E 銷售熱線： 400-627-1108 81920678 81920667 圖文傳真： 027-81920661 技術支持： 18602742933 參考標準：GB50150-2006 DL/T849.6-2004 瀏覽次數： 5505
TK3060E型三相交直流標準功率源的核心技術是ARM+FPGA；高速高精度D/A轉換器與直接數字合成技術（DDS）。產品內置高精度參數標準，采用模擬閉環反饋和數字PID調節,使輸出電壓、電流、頻率、相位、功率、電能（選項）等即為長期穩定跟蹤設置數據。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。
產品別稱
三相標準源 三相交直流標準功率源 三相交直流源 三相交直流標準源
1、可檢驗電力系統中各種電表，電能表、電壓表、電流表、功率表、頻率表、功率因數表、相位表的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。
2、電源部分可生成具有2～32次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
3、采用高精度大功率精密運放，工作頻帶為40HZ～1kHZ，具有良好的線性。雙重輸出保護，使輸出信號具有高保真、高抗沖擊的能力。
4、設有RS-232接口和USB（選件）接口。由PC機控制本裝置可對各種儀表進行檢驗，并對結果進行處理和管理。
交流輸出：
輸出電壓電流：
▽ 輸出電壓范圍： 0 ~ 600V
▽ 額定電壓量程： 25V、50V、100V、200V、400V、600V
▽ 輸出電流范圍： 0 ~ 24A
▽ 額定電流量程： 0.1A、0.5A、1A、5A、10A、20A
▽ 電壓電流調節范圍 0～120%
▽ 電壓電流調節細度 5×10－5
▽ 電壓電流準確度：各額定量程 0.1 ~ 1.20 不確定度： 0.05級
▽ 電壓電流輸出功率： 各額定量程 滿度100%
輸出時 ，輸出功率不小于20W
輸出頻率：
▽ 頻率范圍：45Hz ~ 65Hz
▽ 頻率分辨率：0.001Hz
▽ 準確度： 0.01Hz
輸出相位：
▽ 輸出范圍：0.00 °~359.99 °
▽ 調節細度 0.010
▽ 輸出準確度：0.1°
輸出諧波：
▽ 諧波2～32次，
▽ 幅度0～20%，
▽ 各次諧波相位細度0.010?N（N為諧波次數）
輸出功率：
▽ 輸出功率范圍：額定電壓量程與額定電流量程任意組合
▽ 輸出準確度： 在各額定功率量程范圍符合0.1、0.05 級準確度
無功功率準確度下降一個等級
輸出波形失真度：
▽ 交流電壓、電流輸出波形失真度≤0.3%
電能表測量：
▽ 綜合誤差 0.1、0.05% FS (脈沖輸出 ≤90kHz；三相額定值=60kHz)
直流輸出：
直流電壓量程? 75mV，1V,3V,7.5V,15V,30V, 每檔輸出容量100mA；
75V、150V、300V、600V，1000V每檔輸出容量40mA；
直流電流量程? 30uA、300uA、3mA、30mA、最大輸出容量9VA；
300mA、0.5、1、2.5、5A 、10A 、20A最大輸出容量10VA；
直流電壓、電流調節范圍0～120% FS，調節細度5×10－5；
直流電壓、電流輸出穩定度?U：≤0.01% FS/100s,I：≤0.02% FS/100s；
直流電壓額定量程準確度：誤差≤0.06%（讀數）±0.04％（滿度）；0.1級
誤差≤0.03%（讀數）±0.02％（滿度）；0.05級
直流電流額定量程準確度：誤差≤0.06%（讀數）±0.04％（滿度）；0.1級
誤差≤0.03%（讀數）±0.02％（滿度）；0.05級
直流75mV輸出（負載≥200Ω）準確度 ：
誤差≤0.12%（讀數）±0.08％（滿度）；0.2級
誤差≤0.06%（讀數）±0.04％（滿度）；0.1級
其它：
工作電源：單相 220V±10%，50Hz±5%。
使用環境：溫度 20℃±10℃，相對濕度 ≤85%RH
體積重量：460×480×200mm ，約18kg
