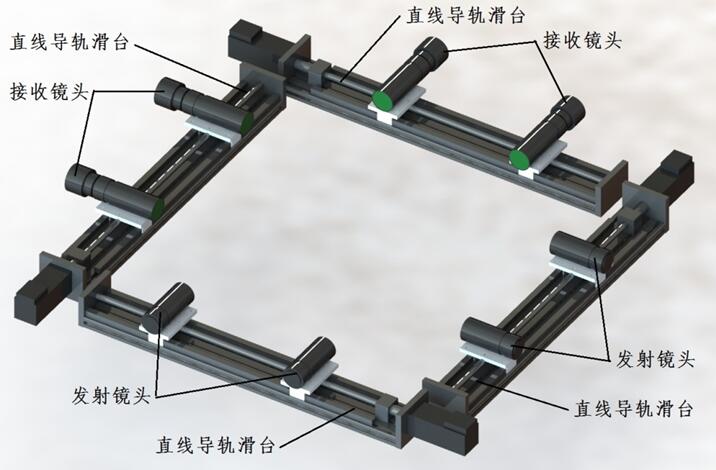

- 階梯軸的測量采用測徑儀進行高精度的在線測量，保證階梯軸質量，為了實現階梯軸各個位置的外徑檢測，藍鵬測控研發了應用于階梯軸的LPBJ550.2型雙路測徑儀。 階梯軸的形狀如圖所示，需要測量不同位置的直徑尺寸（0°、90°各一個直徑尺寸）。階梯軸的直徑范圍為φ200-500mm，精度要求3μm。檢測時測徑儀要連接檢測設備，工件送到檢測工位后，旋轉工件在0°和90°方向測量，平臺上升，測量不同高度的截面直徑。 LPBJ550.2型雙路測徑儀進行測量階梯軸直徑，檢測時工件不旋轉即可測出兩個方向的直徑尺寸，并能計算出該截面的平均直徑和橢圓度。 為適應φ200-500的階梯軸直徑范圍，將測頭設置在正反絲杠的直線導軌滑臺上，利用伺服電機驅動滾珠絲杠旋轉即可實現測量范圍的調節。由于階梯軸測量要求的精度較高，每次調整后需要進行精度校準后再測量。 雙路測徑儀的測頭設置兩路，兩路測頭垂直布置，可同時測出相互垂直的兩個直徑線的直徑尺寸，并計算出被測截面的平均直徑和橢圓度。 雙路測徑儀采用觸摸顯示屏完成測量數據的操作及顯示，是高質量的在線測量設備，測量數據準確，實時顯示測量數據，并可配備數據存儲系統，對階梯軸的各項測量信息進行存儲。 雙路測徑儀應用于大直徑階梯軸的外徑尺寸的在線測量，可實現外徑、橢圓度等尺寸的測量。非接觸的測量方法具有其他測量方法不可比擬的優勢。 網站名稱：保定市藍鵬測控科技有限公司 可根據客戶需求提供解決方案，專業定制產品。 歡迎QQ咨詢：2087627071 電話：4006171355 參考文章：藍鵬測控 http://www.bdlanpeng.com 產品 https://weidian.com/s/252105272 可以給我在線留言詢價或留下您的聯系方式，我看到后會回復聯系您。
